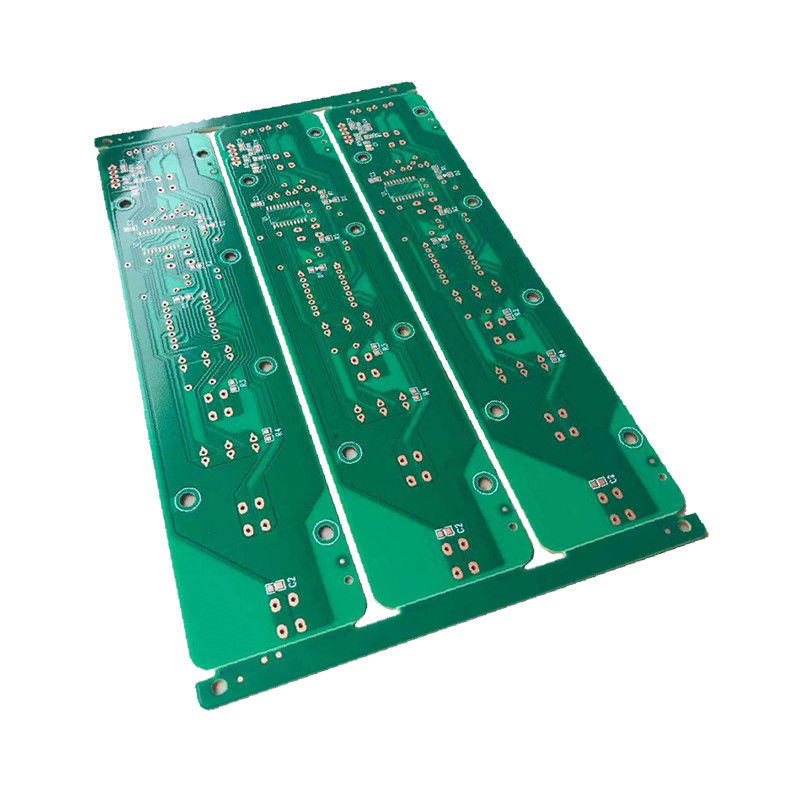

Impedansi Control Lapisan PCB Board dengan 0.15mm Silkscreen Clearance

Deskripsi produk:

High Layer Printed Circuit Board kami terbuat dari bahan berkualitas tinggi dan teknologi terbaru untuk memastikan kinerja dan daya tahan yang superior.,Anda dapat yakin bahwa PCB Layer Tinggi kami dapat mengakomodasi bahkan desain yang paling kompleks.

PCB Layer Tinggi kami dilengkapi dengan ruang bebas topeng solder minimal 0,1mm, memastikan bahwa desain Anda akurat dan tepat.Anda dapat yakin bahwa PCB Lapisan Tinggi kami dapat menangani aplikasi arus dan daya tinggi dengan mudah.

Kami juga menawarkan celah layar sutra minimal 0,15mm, memastikan bahwa desain Anda jelas diberi label dan mudah dibaca.,ENIG, OSP, Immersion Silver, dan Immersion Tin, memberi Anda fleksibilitas untuk memilih permukaan yang paling sesuai dengan kebutuhan proyek Anda.

PCB Layer Tinggi kami sangat ideal untuk berbagai aplikasi, termasuk aerospace, telekomunikasi, perangkat medis, dan banyak lagi.Anda dapat mengharapkan kinerja yang andal dan efisien yang dapat menangani bahkan desain yang paling menuntut.

Fitur:

• Nama produk: PCB lapisan tinggi
• Ketebalan papan: 0,2 mm sampai 6,0 mm
• Min. Kebersihan layar sutera: 0,15mm
• Ketebalan Tembaga: 1/3 Oz Untuk 2 Oz
• Min. Lebar garis / Jarak: 3mil / 3mil
• Warna Serat: Putih, Hitam, Kuning
• Papan Interkoneksi Densitas Tinggi
• PCB multi-level lapisan tinggi
• PCB multilayer lapisan tinggi

Parameter teknis:

Aplikasi:

Salah satu fitur utama dari produk ini adalah kontrol impedansi, yang memastikan bahwa sinyal listrik ditransmisikan dengan kecepatan yang konsisten,terlepas dari panjang jejak atau jumlah koneksiHal ini membuatnya ideal untuk aplikasi di mana kecepatan tinggi dan sinyal frekuensi tinggi diperlukan, seperti dalam telekomunikasi, aerospace, dan peralatan medis.

Papan PCB Lapisan Tinggi dirancang untuk memberikan kinerja tinggi dan keandalan dalam faktor bentuk yang kompak.yang memungkinkan penempatan komponen yang tepat dan mengurangi risiko sirkuit pendekProduk ini juga memiliki celah layar sutra minimal 0,15 mm, yang memastikan bahwa teks dan simbol di papan tulis dapat dibaca dan mudah dibaca.

High Layer Printed Wiring Board tersedia dalam berbagai warna topeng solder, termasuk hijau, biru, hitam, merah, kuning, dan putih.Hal ini memungkinkan untuk kustomisasi papan untuk memenuhi persyaratan khusus dari aplikasi.

Beberapa aplikasi umum untuk High Layer PCB Board termasuk catu daya, pemrosesan sinyal, sistem kontrol, dan penyimpanan data.,tablet, dan wearables, serta dalam otomatisasi industri dan sistem otomotif.

Secara keseluruhan, High Layer PCB Board adalah produk serbaguna dan andal yang dapat digunakan dalam berbagai aplikasi.dan manufaktur presisi menjadikannya pilihan yang ideal untuk aplikasi yang membutuhkan kinerja tinggi dan keandalan dalam faktor bentuk yang kompak.

Pengaturan:

Layanan kustomisasi produk kami untuk PCB lapisan tinggi meliputi:

• Desain PCB Interkoneksi Densitas Tinggi
• Penyesuaian Papan Multilayer Lapisan Tinggi
• Penciptaan PCB Multilayer
• Min. Kebersihan layar sutera: 0,15mm
• Min. Solder Mask Clearance: 0,1mm
• Min. Lebar garis / Jarak: 3mil / 3mil
• Jumlah Layer: Layer Tinggi
• Ketebalan papan: 0,2 mm sampai 6,0 mm

Dukungan dan Layanan:

Dukungan dan layanan teknis produk PCB Lapisan Tinggi meliputi:

• Konsultasi ahli tentang pemilihan dan desain produk
• Bantuan dengan tata letak PCB dan penempatan komponen
• Konsultasi tentang proses manufaktur dan perakitan
• Layanan pengujian dan jaminan kualitas
• Dukungan perbaikan dan pemeliharaan
• Dukungan pelanggan 24/7 untuk bantuan teknis

Kemasan dan Pengiriman:

Kemasan produk:

• Produk PCB Lapisan Tinggi akan dikemas dalam kotak karton yang kokoh.
• Kotak akan disegel dengan kuat dengan pita perekat untuk mencegah kerusakan selama transportasi.
• Produk akan dibungkus dengan bungkus gelembung untuk memberikan perlindungan tambahan terhadap benturan atau pukulan selama pengiriman.
• Sebuah slip kemasan dengan rincian pesanan pelanggan akan disertakan di dalam kotak.

Pengiriman:

• Produk PCB Lapisan Tinggi akan dikirim melalui layanan kurir terkemuka.
• Pelanggan akan diberikan nomor pelacakan untuk melacak status pengiriman pesanan mereka.
• Biaya pengiriman akan dihitung berdasarkan lokasi pelanggan dan berat produk.
• Waktu pengiriman dapat bervariasi tergantung pada lokasi pelanggan dan layanan kurir yang digunakan.

FAQ:

PCB Layer Tinggi, atau PCB High Density Interconnect (HDI), adalah papan sirkuit cetak dengan jumlah lapisan yang tinggi dan kepadatan komponen yang tinggi.Papan ini dirancang untuk mendukung sirkuit elektronik yang kompleks dan umumnya digunakan dalam aplikasi di mana ruang terbatas.

PCB Layer Tinggi menawarkan beberapa keuntungan dibandingkan PCB tradisional, termasuk:

• Kapadatan komponen yang lebih tinggi, memungkinkan untuk lebih banyak fungsi dalam jejak yang lebih kecil
• Meningkatkan integritas sinyal dan mengurangi kebisingan
• Keandalan yang ditingkatkan karena jalur sinyal yang lebih pendek dan lebih sedikit interkoneksi
• Fleksibilitas desain yang lebih besar, memungkinkan sirkuit yang lebih kompleks

Mendesain PCB Lapisan Tinggi membutuhkan pertimbangan yang cermat dari beberapa faktor, termasuk:

• Jumlah lapisan dan konfigurasi stackup
• Penempatan dan rute komponen
• Integritas sinyal dan distribusi daya
• Pengelolaan panas
• Keterbatasan dan kemampuan manufaktur

PCB Lapisan Tinggi digunakan dalam berbagai industri, termasuk:

• Telekomunikasi
• Otomotif
• Medis
• Perlengkapan udara
• Elektronik konsumen

Proses manufaktur untuk PCB Lapisan Tinggi biasanya melibatkan beberapa langkah, termasuk:

• Desain dan tata letak
• Pengeboran dan pemasangan vias
• Laminasi dan ikatan lapisan
• Penggoresan dan pemasangan sirkuit
• Pengumpulan dan pengujian
