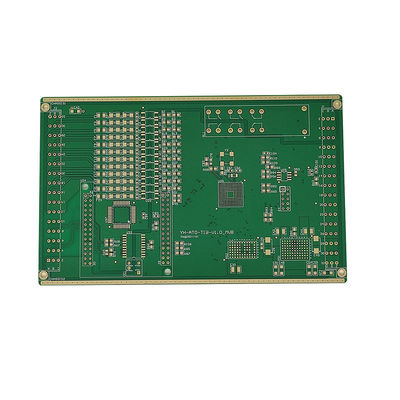

1/3 Oz Untuk 2 Oz Tinggi Lapisan Lembar Sirkuit Cetak dengan Min. Line Width/Spacing of 3mil/3mil

Deskripsi produk:

Fitur:

• Nama produk: PCB lapisan tinggi
• Bahan: FR-4
• Ketebalan Tembaga: 1/3 Oz Untuk 2 Oz
• Jumlah Layer: Layer Tinggi
• Waktu Pelaksanaan: 3-5 Hari
• Min. Kebersihan layar sutera: 0,15mm
• Fitur Utama:
• Papan PCB Lapisan Tinggi
• Papan Multilayer Lapisan Tinggi
• PCB multi-level lapisan tinggi
• Dibuat dari bahan FR-4
• Tersedia dalam ketebalan tembaga mulai dari 1/3 Oz hingga 2 Oz
• Jumlah lapisan yang tinggi untuk peningkatan kompleksitas dan fungsionalitas
• Waktu pengiriman cepat 3-5 hari untuk produksi cepat
• Min. clearance silkscreen 0,15mm untuk desain yang tepat dan akurat

Parameter teknis:

Aplikasi:

PCB berlapis tinggi, juga dikenal sebagai PCB multilayer berlapis tinggi, papan PCB berlapis tinggi, papan sirkuit cetak berlapis tinggi atau papan sirkuit berlapis tinggi,adalah jenis papan sirkuit cetak (PCB) dengan jumlah lapisan yang tinggiHal ini banyak digunakan dalam berbagai aplikasi elektronik karena desain dan fungsionalitasnya yang unggul.

PCB Lapisan Tinggi hadir dalam berbagai warna layar sutra termasuk putih, hitam, dan kuning.dan informasi penting lainnya di papan tulisPilihan warna tergantung pada preferensi pelanggan dan aplikasi PCB.

Jumlah lapisan PCB Lapisan Tinggi biasanya berkisar dari 8 hingga 40, atau bahkan lebih.Jumlah lapisan yang tinggi ini memungkinkan desain sirkuit yang lebih kompleks dan memungkinkan integrasi beberapa fungsi ke dalam satu papanHal ini membuat PCB lapisan tinggi pilihan yang ideal untuk perangkat elektronik berkinerja tinggi dan padat penduduk.

Ketebalan papan PCB Lapisan Tinggi berkisar dari 0,2 mm hingga 6,0 mm, tergantung pada jumlah lapisan dan persyaratan aplikasi. Ketebalan papan mempengaruhi kekakuan dan fleksibilitasnya,dan dipilih dengan hati-hati berdasarkan kebutuhan khusus perangkat elektronik.

PCB lapisan tinggi sesuai dengan arahan Restriction of Hazardous Substances (ROHS), yang membatasi penggunaan bahan berbahaya tertentu dalam produk elektronik.Ini membuat PCB lapisan tinggi pilihan yang aman dan ramah lingkungan untuk berbagai aplikasi elektronik.

Kebersihan layar sutra minimal dari PCB Lapisan Tinggi adalah 0,15 mm, yang memastikan pencetakan yang jelas dan akurat dari semua informasi yang diperlukan pada papan.Hal ini memungkinkan untuk mudah identifikasi dan perakitan komponen, sehingga proses produksi lebih efisien.

PCB Lapisan Tinggi memiliki berbagai aplikasi di industri elektronik.

• Peralatan telekomunikasi
• Perangkat keras komputer
• Perangkat medis
• Sistem kedirgantaraan dan pertahanan
• Elektronik otomotif
• Sistem kontrol industri

Dengan jumlah lapisan yang tinggi, desain yang unggul, dan kepatuhan terhadap standar industri, PCB Lapisan Tinggi adalah solusi yang andal dan efisien untuk berbagai aplikasi elektronik.Ini menyediakan platform yang stabil untuk integrasi sirkuit yang kompleks, yang mengarah pada perangkat elektronik yang lebih cepat dan lebih dapat diandalkan.

Pengaturan:

PCB Layer Tinggi kami menawarkan interkoneksi kepadatan tinggi dan fungsionalitas canggih untuk proyek elektronik Anda.Anda dapat memiliki PCB Lapisan Tinggi Anda disesuaikan dengan kebutuhan khusus Anda.

Kami memahami pentingnya pengiriman cepat untuk proyek Anda. itulah mengapa layanan kustomisasi PCB Layer Tinggi kami hanya memiliki lead time 3-5 hari.Ini memastikan bahwa Anda dapat menerima PCB khusus Anda secara tepat waktu.

PCB lapisan tinggi kami sesuai dengan peraturan RoHS, memastikan bahwa itu ramah lingkungan dan aman untuk digunakan dalam proyek Anda.

Kami menawarkan berbagai pilihan warna layar sutra untuk PCB Lapisan Tinggi Anda, termasuk putih, hitam, dan kuning. Ini memungkinkan Anda memilih warna yang paling sesuai dengan kebutuhan desain dan branding Anda.

PCB Layer Tinggi kami dapat disesuaikan dengan ketebalan tembaga mulai dari 1/3 oz hingga 2 oz. Ini memastikan bahwa PCB Anda dapat menangani tuntutan spesifik proyek Anda.

Untuk memenuhi berbagai kebutuhan pelanggan kami, kami menawarkan berbagai pilihan akhir permukaan untuk PCB Lapisan Tinggi kami, termasuk HASL, ENIG, OSP, perak perendaman, dan timah perendaman.Hal ini memungkinkan Anda untuk memilih permukaan akhir yang paling sesuai dengan persyaratan proyek Anda.

Dengan layanan kustomisasi PCB Lapisan Tinggi kami, Anda dapat yakin bahwa Anda akan menerima PCB berkualitas tinggi dan disesuaikan untuk proyek Anda.

Kemasan dan Pengiriman:

Produk PCB Lapisan Tinggi kami dikemas dan dikirim dengan hati-hati untuk memastikan pengiriman yang aman kepada pelanggan kami.

Kemasan

Setiap PCB Lapisan Tinggi dibungkus secara individual dalam kemasan anti-statis untuk melindungi dari pelepasan elektrostatik selama transportasi.dengan bahan tambahan untuk bantalan dan bantalan, untuk mencegah kerusakan selama transit.

Untuk pesanan yang lebih besar, kami menggunakan palet untuk mengemas PCB dengan aman.

Pengangkutan

Kami menawarkan berbagai pilihan pengiriman untuk memenuhi kebutuhan dan preferensi pelanggan kami.dengan informasi pelacakan yang disediakan untuk semua pesanan.

Kami juga menawarkan pengiriman cepat untuk pesanan mendesak, dengan biaya tambahan yang dikenakan. Tim kami bekerja sama dengan mitra pengiriman tepercaya untuk memastikan pengiriman produk kami tepat waktu dan dapat diandalkan.

Adat istiadat dan tugas

Untuk pesanan internasional, pelanggan bertanggung jawab atas biaya bea cukai dan bea cukai yang berlaku.dan tim kami tersedia untuk membantu dengan pertanyaan atau masalah yang mungkin timbul.

Terima kasih telah memilih produk PCB Layer Tinggi kami Kami berkomitmen untuk menyediakan layanan kemasan dan pengiriman terbaik untuk memastikan kepuasan Anda.Tolong jangan ragu untuk menghubungi kami.
