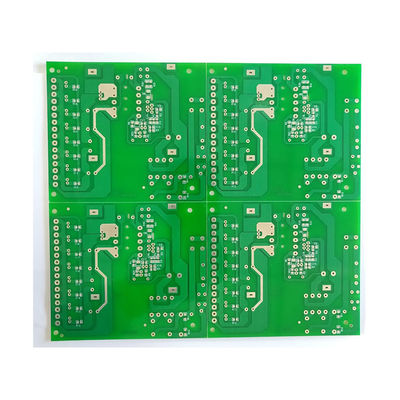

Layer Count PCB dengan 0.1mm Solder Mask Clearance untuk Keandalan dan Kepatuhan RoHS

Deskripsi produk:

PCB lapisan tinggi kami terbuat dari bahan FR-4 berkualitas tinggi, memastikan kinerja tinggi dan daya tahan.papan ini dapat menangani arus tinggi dan menawarkan konduktivitas termal yang sangat baik.

PCB lapisan tinggi kami sesuai dengan RoHS, yang berarti mereka bebas dari bahan berbahaya dan ramah lingkungan.membuat mereka aman untuk digunakan dalam aplikasi apa pun.

Dengan ukuran lubang minimal 0,2 mm dan celah topeng solder minimal 0,1 mm, PCB Lapisan Tinggi kami menawarkan fleksibilitas dan akurasi desain yang lebih besar.Fitur-fitur ini memungkinkan untuk membuat desain yang kompleks dengan tingkat presisi dan keandalan yang tinggi, memungkinkan Anda untuk mencapai hasil yang diinginkan dengan mudah.

PCB Layer Tinggi kami cocok untuk berbagai aplikasi, termasuk kedirgantaraan, medis, telekomunikasi, dan elektronik industri.Dengan kemampuan kinerja tinggi dan desain yang dapat diandalkan, mereka adalah solusi yang sempurna untuk setiap proyek yang membutuhkan PCB Multi Layer.

Secara keseluruhan, PCB Layer Tinggi kami dirancang untuk memenuhi permintaan papan interkoneksi kepadatan tinggi, menawarkan fleksibilitas dan fungsionalitas yang lebih besar dalam aplikasi elektronik Anda.Dengan bahan FR-4 berkualitas tinggi, kepatuhan RoHS, dan berbagai fitur yang mengesankan, PCB Lapisan Tinggi kami adalah solusi yang sempurna untuk setiap proyek yang membutuhkan PCB Multi Layer yang andal dan efisien.

Fitur:

• Nama produk: PCB lapisan tinggi
• Jenis: High Density Interconnect Board, High Layer Circuit Board
• Min. Solder Mask Clearance: 0,1mm
• Ketebalan papan: 0,2 mm sampai 6,0 mm
• Ukuran Lubang: 0,2 mm
• Mengikuti Rohs: Ya
• Warna Topeng Solder: Hijau, Biru, Hitam, Merah, Kuning, Putih

Parameter teknis:

Aplikasi:

Produk PCB Lapisan Tinggi dengan opsi Finish Permukaan termasuk HASL, ENIG, OSP, Immersion Silver, dan Immersion Tin sangat cocok untuk aplikasi di industri otomotif dan aerospace,di mana kinerja dan keandalan yang tinggi sangat penting. PCB ini dapat digunakan dalam unit kontrol mesin, modul kontrol airbag, dan sistem kritis keselamatan lainnya,di mana keandalan papan sirkuit sangat penting untuk keselamatan kendaraan atau pesawat terbang.

Aplikasi lain untuk PCB Lapisan Tinggi adalah dalam industri medis, di mana papan ini dapat digunakan dalam peralatan seperti mesin MRI, peralatan USG, dan sistem pemantauan pasien.Dengan ketebalan papan mulai dari 0.2mm sampai 6.0mm, PCB ini dapat disesuaikan untuk memenuhi persyaratan perangkat medis tertentu.

Produk PCB Lapisan Tinggi juga cocok untuk digunakan dalam peralatan telekomunikasi, seperti router, switch, dan server.PCB ini dapat membantu meningkatkan kinerja dan keandalan peralatan telekomunikasi.

PCB lapisan tinggi yang sesuai dengan Rohs dan terbuat dari bahan FR-4 juga cocok untuk digunakan dalam elektronik konsumen, seperti smartphone, tablet, dan laptop.Papan-papan ini dapat disesuaikan untuk memenuhi persyaratan khusus dari setiap perangkat, memastikan kinerja dan keandalan yang optimal.

Singkatnya, produk PCB Lapisan Tinggi sangat ideal untuk aplikasi di mana kinerja tinggi, keandalan, dan kepadatan sangat penting.dan ketebalan papan mulai dari 0.2mm sampai 6.0mm, PCB ini cocok untuk digunakan di berbagai industri, termasuk otomotif, aerospace, medis, telekomunikasi, dan elektronik konsumen.

Pengaturan:

Produk PCB Lapisan Tinggi kami dapat disesuaikan untuk memenuhi kebutuhan spesifik Anda.

• Warna Serat: Putih, Hitam, Kuning
• Ketebalan papan: 0,2 mm sampai 6,0 mm
• Ketebalan Tembaga: 1/3 Oz Untuk 2 Oz
• Perbaikan permukaan: HASL, ENIG, OSP, Perak Immersi, Timah Immersi
• Warna Topeng Solder: Hijau, Biru, Hitam, Merah, Kuning, Putih

PCB multi-level lapisan tinggi kami, juga dikenal sebagai High Layer Printed Wiring Board, dirancang untuk aplikasi interkoneksi kepadatan tinggi.kami dapat membuat PCB yang memenuhi persyaratan spesifik Anda.

Dukungan dan Layanan:

Produk PCB Lapisan Tinggi menawarkan dukungan teknis dan layanan untuk memastikan operasi yang lancar dan efisien. tim ahli kami tersedia untuk memberikan bantuan dengan:

• Tinjauan dan optimalisasi desain
• Pemilihan bahan
• Panduan proses manufaktur
• Pengujian dan kontrol kualitas
• Layanan kustomisasi dan kustomisasi

Kami berkomitmen untuk menyediakan pelanggan kami dengan produk berkualitas tinggi dan pengalaman pelanggan yang positif. Hubungi kami untuk setiap dukungan teknis atau kebutuhan layanan yang berkaitan dengan produk PCB Lapisan Tinggi kami.

Kemasan dan Pengiriman:

Kemasan produk:

Produk PCB Lapisan Tinggi akan dikemas dalam kotak kardus yang kokoh dengan sisipan busa untuk memastikan bahwa itu tiba dengan aman.Setiap papan PCB akan dibungkus secara individual dalam bahan anti-statis untuk mencegah kerusakan dari listrik statis.

Pengiriman produk:

Kami menawarkan pengiriman di seluruh dunia untuk produk PCB Lapisan Tinggi kami. Metode pengiriman standar kami adalah melalui layanan kurir tepercaya, dengan informasi pelacakan yang diberikan kepada pelanggan.Jika pengiriman dipercepat diperlukan, silakan hubungi tim layanan pelanggan kami untuk mengatur pengiriman yang lebih cepat.

FAQ:

PCB Lapisan Tinggi (Printed Circuit Board) adalah papan sirkuit dengan lebih dari 4 lapisan bahan konduktif.

Jumlah maksimum lapisan yang dapat dimiliki PCB Lapisan Tinggi adalah 30.

Keuntungan dari PCB Lapisan Tinggi termasuk kepadatan yang lebih tinggi, ukuran yang lebih kecil, kualitas sinyal yang lebih baik, dan gangguan elektromagnetik (EMI) yang berkurang.

Jumlah pesanan minimum untuk PCB Lapisan Tinggi adalah 5 buah.

Waktu pengiriman untuk PCB Lapisan Tinggi tergantung pada kompleksitas dan kuantitas pesanan.
