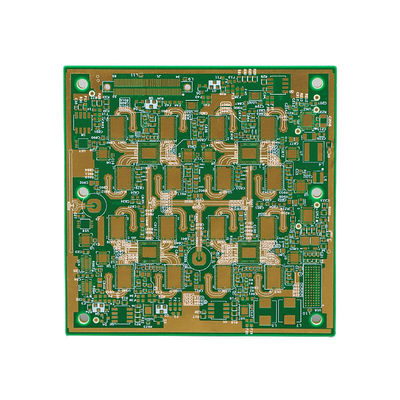

Rogers PCB Lapisan Tinggi Setiap Lapisan Hdi Pcb Ukuran Lubang Min 0.2mm

Deskripsi produk:

Fitur:

• Nama produk: PCB lapisan tinggi
• Perbaikan permukaan: HASL, ENIG, OSP, Perak Immersi, Timah Immersi
• Min. Solder Mask Clearance: 0,1mm
• Pengendalian impedansi: Ya
• Ketebalan Tembaga: 1/3 Oz Untuk 2 Oz
• Waktu Pelaksanaan: 3-5 Hari
• Papan PCB Lapisan Tinggi
• Papan Multilayer Lapisan Tinggi
• High Layer Printed Wiring Board

Parameter teknis:

Aplikasi:

PCB Layer Tinggi adalah papan sirkuit multilayer berkualitas tinggi yang banyak digunakan dalam berbagai aplikasi elektronik.membuat pilihan populer di antara insinyur dan produsen. Dengan ketebalan tembaga berkisar dari 1/3 oz untuk 2 oz, lebar garis minimum / jarak 3mil / 3mil, dan fitur yang mengesankan lainnya,PCB lapisan tinggi adalah pilihan untuk perangkat elektronik berkinerja tinggi.

• PCB multilayer berlapis tinggi:PCB Layer Tinggi adalah papan sirkuit multilayer yang terdiri dari beberapa lapisan jejak tembaga konduktif yang dipisahkan oleh lapisan isolasi.Struktur ini memungkinkan kepadatan komponen yang lebih tinggi dan peningkatan integritas sinyal.
• Ketebalan Tembaga:PCB Lapisan Tinggi tersedia dalam berbagai ketebalan tembaga, dari 1/3 oz hingga 2 oz.Hal ini memungkinkan untuk penyesuaian sifat listrik papan untuk memenuhi persyaratan khusus dari aplikasi.
• Min. Lebar garis/Jarak:Dengan lebar garis / jarak minimal 3mil / 3mil, PCB Lapisan Tinggi dapat menampung desain yang rumit dan kompak, membuatnya cocok untuk aplikasi kepadatan tinggi.
• Rohs sesuai:PCB lapisan tinggi sesuai dengan peraturan RoHS (Restriksi Bahan Berbahaya), memastikan bahwa tidak mengandung bahan berbahaya dan aman untuk lingkungan.
• Waktu pengiriman:PCB Lapisan Tinggi memiliki waktu tempuh singkat 3-5 hari, memungkinkan produksi dan pengiriman papan sirkuit berkualitas tinggi yang lebih cepat.
• Ukuran Lubang:PCB Lapisan Tinggi dapat menampung ukuran lubang minimal 0,2 mm, sehingga cocok untuk desain kecil dan kompleks.

PCB Lapisan Tinggi menemukan aplikasinya dalam berbagai perangkat elektronik dan industri, termasuk:

• Komunikasi dan Jaringan: PCB lapisan tinggi digunakan dalam router, switch, modem, dan peralatan jaringan lainnya untuk memastikan komunikasi berkecepatan tinggi dan dapat diandalkan.
• Elektronik Konsumen: PCB lapisan tinggi ditemukan di smartphone, tablet, laptop, dan perangkat elektronik konsumen lainnya, memberikan mereka sirkuit berkinerja tinggi dan kompak.
• Pengendalian Industri: PCB lapisan tinggi digunakan dalam peralatan dan mesin industri, memberikan kontrol yang tepat dan efisien atas berbagai proses.
• Perangkat Medis: PCB lapisan tinggi digunakan dalam perangkat medis, seperti mesin MRI, mesin sinar-X, dan alat pacu jantung, untuk memastikan akurasi dan keandalan mereka.
• Industri otomotif: PCB lapisan tinggi digunakan dalam berbagai aplikasi otomotif, termasuk unit kontrol mesin, dasbor, dan sistem infotainment,memberikan mereka dengan kinerja tinggi dan daya tahan.

Dengan fitur canggih dan kinerja yang sangat baik, PCB Lapisan Tinggi adalah pilihan yang disukai untuk aplikasi elektronik kelas atas.Jumlah lapisan yang tinggi dan fitur yang dapat disesuaikan membuatnya cocok untuk berbagai industri dan skenarioPesanlah PCB Layer Tinggi hari ini dan rasakan papan sirkuit terbaik untuk perangkat elektronik Anda.

Pengaturan:

PCB lapisan tinggi kami adalah papan interkoneksi kepadatan tinggi yang terbuat dari bahan FR-4, memberikan kinerja dan keandalan yang superior untuk proyek elektronik Anda.Anda dapat menyesuaikan High Layer Multilayer Board Anda untuk memenuhi spesifikasi dan persyaratan yang tepat.

• High Layer Multilayer Board dengan desain interkoneksi kepadatan tinggi
• Bahan: FR-4 untuk kinerja dan keandalan yang unggul
• Min. Lebar garis / Jarak: 3mil / 3mil untuk sirkuit yang tepat dan akurat
• Pilihan warna layar sutra: Putih, Hitam, Kuning untuk identifikasi yang jelas dan mudah
• Min. Silkscreen Clearance: 0,15mm untuk tampilan profesional dan dipoles
• Jumlah Lapisan: Lapisan tinggi untuk desain sirkuit canggih dan kompleks

Di High Layer PCB, kami memahami bahwa setiap proyek adalah unik dan membutuhkan pendekatan yang disesuaikan.

• Jumlah lapisan yang disesuaikan: Apakah Anda membutuhkan PCB multi-lapisan lapisan tinggi atau jumlah lapisan yang lebih rendah, kami dapat menyesuaikan jumlah lapisan untuk memenuhi persyaratan proyek Anda.
• Bahan yang disesuaikan: Selain FR-4, kami juga menawarkan pilihan bahan lain seperti poliamida dan Rogers untuk memenuhi kebutuhan kinerja dan anggaran spesifik Anda.
• Warna layar sutera yang disesuaikan: Selain warna layar sutera putih, hitam, dan kuning standar kami, kami juga dapat menyediakan pilihan warna khusus yang sesuai dengan kebutuhan branding atau desain Anda.
• Kebersihan layar sutra yang disesuaikan: Kebersihan layar sutra standar kami adalah 0,15 mm, tetapi kami dapat menyesuaikan ini untuk memenuhi kebersihan yang Anda inginkan untuk sentuhan yang lebih pribadi.
• Lebar dan jarak garis yang disesuaikan: Jika Anda memerlukan presisi yang lebih tinggi untuk desain sirkuit Anda, kami dapat mengakomodasi lebar dan jarak garis yang lebih kecil untuk memenuhi kebutuhan Anda.

Dengan PCB Lapisan Tinggi kami dan layanan yang disesuaikan, Anda dapat yakin bahwa proyek Anda akan memiliki PCB berkualitas tinggi dan andal yang memenuhi persyaratan yang tepat.Hubungi kami hari ini untuk mempelajari lebih lanjut tentang High Layer Multilayer Board kami dan bagaimana kami dapat membantu membawa proyek Anda hidup.

Kemasan dan Pengiriman:

Di High Layer PCB, kami memahami pentingnya kemasan dan pengiriman produk kami dengan aman dan aman.Berikut adalah rincian proses pengemasan dan pengiriman kami:

PCB kami pertama kali dibungkus dalam kantong anti-statis untuk mencegah kerusakan dari listrik statis.Mereka kemudian dimasukkan ke dalam kotak karton yang kokoh dengan sisipan busa untuk memberikan perlindungan ekstra selama pengirimanKotak ini disegel dengan pita berkualitas tinggi untuk mencegah pembukaan selama transportasi.

Kami juga menawarkan pilihan kemasan khusus untuk pesanan yang membutuhkan penanganan khusus atau perlindungan. Tim kami akan bekerja dengan Anda untuk merancang dan menciptakan solusi kemasan yang memenuhi kebutuhan spesifik Anda.

Kami menawarkan berbagai pilihan pengiriman untuk memastikan bahwa pesanan Anda tiba di tujuan tepat waktu. Metode pengiriman standar kami adalah melalui pengiriman udara, yang memberikan pengiriman yang cepat dan dapat diandalkan.Kami juga menawarkan opsi pengiriman dipercepat untuk pesanan mendesak.

Semua pesanan dikemas dengan hati-hati dan diberi label dengan informasi pengiriman yang diperlukan untuk memastikan proses pengiriman yang lancar dan efisien.Tim kami bekerja sama dengan mitra pengiriman kami untuk melacak dan memantau kemajuan pesanan Anda dan memberikan pembaruan sesuai kebutuhan.

High Layer PCB dikirim secara internasional ke pelanggan di seluruh dunia.Kami memiliki pengalaman dalam pengiriman ke berbagai negara dan dapat menyediakan dokumentasi dan clearance bea cukai yang diperlukan untuk proses pengiriman yang lancar.

Untuk pesanan internasional, kami menawarkan opsi pengiriman udara dan laut, tergantung pada ukuran dan berat pesanan.Tim kami akan bekerja dengan Anda untuk menentukan metode pengiriman terbaik untuk kebutuhan spesifik Anda.

Terima kasih telah memilih High Layer PCB untuk kebutuhan PCB Anda. Kami berkomitmen untuk menyediakan produk berkualitas tinggi dan layanan pelanggan yang sangat baik, termasuk pengiriman pesanan Anda yang aman dan tepat waktu.
