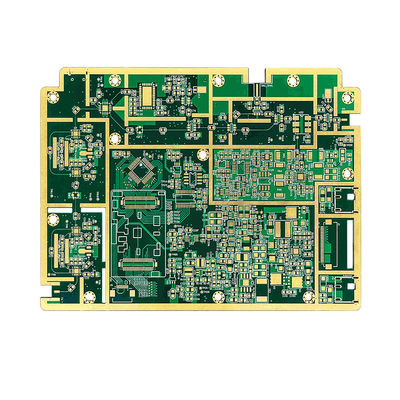

Masker Solder Kuning Warna FR4 PCB Lapisan Tinggi Dengan Min. Lebar Garis / Jarak 3mil/3mil

Deskripsi produk:

PCB Lapisan Tinggi, juga dikenal sebagai PCB Interkoneksi Densitas Tinggi, adalah papan sirkuit berkinerja tinggi yang dirancang untuk perangkat elektronik yang kompleks dan canggih.Terdiri dari beberapa lapisan bekas tembaga dan bahan isolasi, sehingga cocok untuk aplikasi kepadatan tinggi dan kecepatan tinggi.

PCB lapisan tinggi dirancang khusus untuk produk canggih dan berteknologi tinggi seperti smartphone, tablet, peralatan medis, teknologi aerospace,dan perangkat elektronik lainnya yang membutuhkan sirkuit yang rumit dan kompleksIni adalah komponen penting dalam produksi perangkat ini, menyediakan platform yang dapat diandalkan dan efisien untuk fungsionalitas mereka.

PCB Lapisan Tinggi tersedia dalam berbagai pilihan akhir permukaan, termasuk:

• HASL (Hot Air Solder Leveling): Sebuah permukaan yang hemat biaya dan banyak digunakan yang memberikan permukaan yang rata dan dapat disolder untuk PCB.
• ENIG (Electroless Nickel Immersion Gold): Penutup permukaan yang populer untuk PCB kepadatan tinggi, memberikan konduktivitas dan ketahanan korosi yang sangat baik.
• OSP (Organic Solderability Preservative): Penutup permukaan yang melindungi jejak tembaga dari oksidasi dan memberikan permukaan datar dan las.
• Perak Immersion: Sebuah permukaan yang menawarkan konduktivitas tinggi dan solderable yang sangat baik, membuatnya ideal untuk aplikasi frekuensi tinggi.
• Tin Immersion: Penutup permukaan yang hemat biaya yang memberikan konduktivitas dan soldering yang baik untuk PCB.

PCB Lapisan Tinggi tersedia dalam tiga pilihan warna silkscreen:

• Putih: Warna yang umum digunakan untuk layar sutra, memberikan kontras dan visibilitas yang baik pada PCB.
• Hitam: Pilihan populer untuk warna layar sutra, memberikan tampilan modern dan ramping untuk PCB.
• Kuning: Warna yang cerah dan menarik yang ideal untuk menyoroti tanda-tanda penting pada PCB.

PCB lapisan tinggi menawarkan kontrol impedansi, yang merupakan kemampuan untuk mempertahankan karakteristik listrik yang konsisten di seluruh PCB.,memastikan kinerja yang dapat diandalkan dan stabil.

PCB Lapisan Tinggi tersedia dalam berbagai pilihan warna topeng solder, termasuk:

• Hijau: Warna standar dan umum digunakan untuk topeng solder, memberikan kontras dan visibilitas yang baik pada PCB.
• Biru: Pilihan populer untuk warna topeng solder, memberikan tampilan modern dan ramping pada PCB.
• Hitam: Warna yang gelap dan elegan yang ideal untuk menyoroti area penting pada PCB.
• Merah: Warna yang cerah dan menarik yang ideal untuk menyoroti area kritis pada PCB.
• Kuning: Warna yang cerah dan menarik perhatian yang ideal untuk menyoroti area peringatan atau peringatan pada PCB.
• Putih: Warna yang bersih dan profesional yang ideal untuk menyoroti tanda-tanda penting pada PCB.

PCB Lapisan Tinggi sesuai dengan peraturan RoHS (Restriksi Zat Berbahaya),memastikan bahwa PCB tidak mengandung zat berbahaya yang dapat membahayakan lingkungan atau kesehatan manusia.

PCB Lapisan Tinggi, juga dikenal sebagai PCB Interkoneksi Densitas Tinggi, adalah papan sirkuit berkinerja tinggi yang dirancang untuk perangkat elektronik yang kompleks dan canggih.Dengan fitur canggih seperti kontrol impedansi, beberapa pilihan permukaan dan topeng solder, dan kepatuhan RoHS, ini adalah pilihan yang sempurna untuk perakitan papan sirkuit lapisan tinggi dan pembuatan.Ini menawarkan platform yang andal dan efisien untuk produksi perangkat elektronik berteknologi tinggi, menjadikannya komponen penting dalam industri elektronik.

Fitur:

• Nama produk: PCB lapisan tinggi
• Min. Solder Mask Clearance: 0,1mm
• Warna Topeng Solder: Hijau, Biru, Hitam, Merah, Kuning, Putih
• Jumlah Layer: Layer Tinggi
• Min. Kebersihan layar sutera: 0,15mm
• Ketebalan Tembaga: 1/3 Oz Untuk 2 Oz
• Papan sirkuit lapisan tinggi
• PCB Interkoneksi Densitas Tinggi
• PCB multi-level lapisan tinggi

Parameter teknis:

Aplikasi:

High Layer PCB (printed circuit board) adalah komponen penting dalam berbagai perangkat elektronik, seperti komputer, ponsel pintar, dan peralatan medis.Teknologi canggih ini telah merevolusi cara perangkat elektronik dirancangDengan jumlah lapisan yang tinggi dan fitur canggihnya, PCB Lapisan Tinggi banyak digunakan dalam berbagai aplikasi.Mari kita jelajahi beberapa aplikasi kunci dan adegan untuk produk ini.

Akhir permukaan PCB sangat penting dalam memastikan daya tahan dan keandalan papan. PCB Lapisan Tinggi menawarkan berbagai pilihan akhir permukaan, seperti HASL, ENIG, OSP,Perak perendamanPenutup ini memberikan perlindungan terhadap korosi dan oksidasi, memastikan umur panjang papan.

PCB Layer Tinggi juga dikenal sebagai PCB Multilayer Layer Tinggi karena memiliki beberapa lapisan.memungkinkan kepadatan komponen yang lebih tinggi dan sirkuit yang lebih kompleksIni sangat ideal untuk aplikasi yang membutuhkan tingkat tinggi fungsionalitas dan miniaturisasi.

PCB lapisan tinggi adalah pilihan yang disukai untuk industri teknologi tinggi, termasuk aerospace, otomotif, dan telekomunikasi. industri ini membutuhkan sirkuit canggih dan andal,membuat PCB Layer Tinggi Multilayer solusi yang idealFitur canggihnya, seperti jumlah lapisan yang tinggi dan tata letak presisi, membuatnya cocok untuk aplikasi yang kompleks dan berkecepatan tinggi.

PCB lapisan tinggi banyak digunakan dalam berbagai perangkat elektronik dan peralatan, menjadikannya komponen penting dalam kehidupan sehari-hari kita.alat pacu jantungDalam industri otomotif, ia digunakan dalam sistem GPS, unit kontrol mesin, dan sensor.dan stasiun dasar.

PCB Lapisan Tinggi menawarkan ukuran lubang minimal 0,2 mm dan celah topeng solder minimal 0,1 mm. Ukuran kecil ini sangat penting untuk mencapai kepadatan dan presisi yang lebih tinggi dalam desain sirkuit.Hal ini memungkinkan untuk lebih banyak komponen untuk ditempatkan di papan, yang menghasilkan tata letak yang lebih kompak dan efisien.

PCB Lapisan Tinggi sesuai dengan peraturan RoHS (Restriksi Zat Berbahaya), memastikan penggunaan bahan ramah lingkungan.Ini juga menawarkan berbagai pilihan warna layar sutra, seperti putih, hitam, dan kuning, memungkinkan identifikasi komponen yang jelas dan mudah di papan.

Kesimpulannya, PCB Lapisan Tinggi adalah produk yang sangat serbaguna dan canggih yang memainkan peran penting dalam pengembangan perangkat elektronik modern.dan berbagai aplikasi membuatnya menjadi pilihan yang disukai di berbagai industriSeiring kemajuan teknologi, permintaan untuk PCB lapisan tinggi hanya akan meningkat, menjadikannya produk penting dalam industri elektronik yang terus berkembang.

Pengaturan:

PCB High Layer kami adalah produk serbaguna dan berkinerja tinggi yang disesuaikan untuk memenuhi kebutuhan spesifik Anda..PCB lapisan tinggi kami sangat cocok untuk semua kebutuhan interkoneksi kepadatan tinggi Anda, memberikan kinerja dan keandalan yang superior untuk perangkat elektronik Anda.

• Ketebalan papan: 0,2 mm sampai 6,0 mm
• Min. Lebar garis / Jarak: 3mil / 3mil
• Warna Serat: Putih, Hitam, Kuning
• Perbaikan permukaan: HASL, ENIG, OSP, Perak Immersi, Timah Immersi
• Bahan: FR-4

PCB Layer Tinggi kami menawarkan fitur kunci berikut yang menjadikannya pilihan yang sempurna untuk kebutuhan papan khusus Anda:

• High Density Interconnect Board: PCB High Layer kami dirancang untuk menangani interkoneksi dengan kepadatan tinggi, menjadikannya ideal untuk perangkat elektronik yang kompleks dan kompak.
• High Layer Printed Circuit Board: Dengan kemampuan untuk menumpuk beberapa lapisan, PCB High Layer kami menawarkan peningkatan fungsionalitas dan fleksibilitas untuk desain sirkuit Anda.
• Papan PCB Lapisan Tinggi: PCB Lapisan Tinggi kami terbuat dari bahan berkualitas tinggi dan proses manufaktur canggih, memastikan tingkat kinerja dan keandalan tertinggi.

Dengan PCB Layer Tinggi kami, Anda memiliki kontrol penuh atas desain dan spesifikasi papan Anda.

• Ketebalan papan: Pilih ketebalan antara 0,2 mm hingga 6,0 mm untuk memenuhi persyaratan spesifik proyek Anda.
• Min. Lebar/Spacing Line: PCB Layer Tinggi kami dapat mengakomodasi lebar garis minimum dan jarak 3mil/3mil, yang memungkinkan desain sirkuit yang rumit dan tepat.
• Warna Silkscreen: Pilih dari tiga warna silkscreen yang berbeda - putih, hitam, atau kuning - untuk label yang jelas dan mudah dibaca di papan tulis Anda.
• Finish permukaan: Pilih dari berbagai finishing permukaan, termasuk HASL, ENIG, OSP, Immersion Silver, dan Immersion Tin, untuk memenuhi persyaratan kinerja dan biaya Anda.
• Bahan: PCB lapisan tinggi kami terbuat dari bahan FR-4 berkualitas tinggi, memastikan daya tahan dan keandalan untuk perangkat elektronik Anda.

Dengan PCB Layer Tinggi yang dapat disesuaikan, Anda dapat membuat produk yang memenuhi kebutuhan dan spesifikasi Anda.Hubungi kami hari ini untuk mempelajari lebih lanjut tentang pilihan kustomisasi kami dan bagaimana kami dapat membantu membawa desain elektronik Anda hidup.

Kemasan dan Pengiriman:

Terima kasih telah memilih produk PCB High Layer kami. Kami sangat berhati-hati dalam kemasan dan pengiriman produk kami untuk memastikan bahwa mereka tiba di Anda dalam kondisi sempurna.Di bawah ini adalah rincian kemasan dan proses pengiriman kami:

Semua PCB Lapisan Tinggi dikemas dengan hati-hati dalam kantong anti-statis untuk mencegah kerusakan akibat pelepasan elektrostatik.Setiap kantong kemudian dimasukkan ke dalam kotak kardus yang kokoh dengan bantalan yang cukup untuk melindungi PCB selama transportasi.

Untuk pesanan yang lebih besar, kami dapat menggunakan palet untuk membungkus PCB. Palet dikeringkan dan diperkuat dengan tali untuk memastikan bahwa PCB tetap aman selama pengiriman.

Kami menggunakan operator pengiriman terkemuka untuk mengirimkan PCB Layer Tinggi kami kepada pelanggan kami.

• Pengiriman darat standar: Ini adalah metode pengiriman yang paling hemat biaya dan direkomendasikan untuk pesanan domestik.
• Pengiriman Ekspres: Untuk pesanan mendesak, kami menawarkan opsi pengiriman ekspres seperti pengiriman semalam atau 2 hari.
• Pengiriman Internasional: Kami mengirimkan produk kami ke seluruh dunia dan menawarkan berbagai pilihan pengiriman internasional yang sesuai dengan kebutuhan Anda.

Setelah pesanan Anda dikirim, nomor pelacakan akan diberikan kepada Anda sehingga Anda dapat melacak kemajuan pengiriman Anda.Kami juga menawarkan asuransi pengiriman untuk biaya tambahan untuk memberikan perlindungan ekstra untuk pesanan Anda.

Untuk pesanan internasional, harap perhatikan bahwa bea cukai dan bea cukai mungkin berlaku.

Jika Anda memiliki pertanyaan atau kekhawatiran tentang proses kemasan dan pengiriman kami, silakan hubungi kami.Kami berkomitmen untuk memberikan layanan pelanggan yang sangat baik dan memastikan bahwa PCB lapisan tinggi Anda tiba dengan aman dan tepat waktu.
