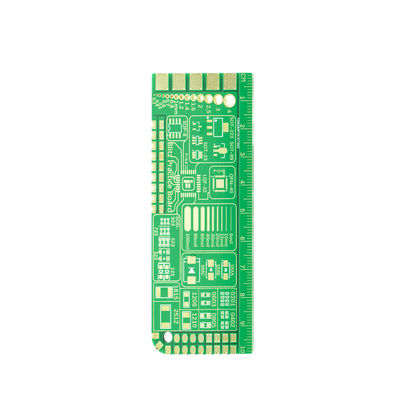

Multilayer Printed Circuit Board dari 0.2mm-6.0mm Tembaga 1/3 Oz Untuk 2 Oz

Deskripsi produk:

PCB Interconnect Densitas Tinggi kami dirancang untuk memenuhi standar industri tertinggi dan sesuai dengan Rohs, memastikan bahwa itu aman untuk digunakan dalam aplikasi apa pun.PCB lapisan tinggi dibuat dengan bahan terbaik dan teknik manufaktur terbaru, memastikan bahwa Anda mendapatkan kinerja dan keandalan terbaik.

PCB Layer Tinggi dirancang dengan celah layar sutra minimal 0,15 mm, sehingga mudah dibaca dan mengidentifikasi berbagai komponen di papan.Lebar garis minimum dan jarak 3mil/3mil memastikan bahwa papan dapat menampung bahkan yang paling kompleks dan rumit desain tanpa kehilangan kualitas atau kinerja.

PCB lapisan tinggi kami adalah solusi yang sempurna untuk proyek Anda berikutnya, apakah Anda merancang sistem elektronik yang kompleks atau sirkuit sederhana.Anda dapat memiliki PCB Anda di tangan dan siap digunakan dalam waktu singkat.

Jadi mengapa menunggu? Pesan High Layer Printed Wiring Board hari ini dan rasakan perbedaannya yang bisa dibuat oleh High Layer Circuit Board dalam proyek Anda berikutnya.

Fitur:

• Nama produk: High-layer PCB Board
• Warna Serat: Putih, Hitam, Kuning
• Min. Lebar garis / Jarak: 3mil / 3mil
• Ketebalan Tembaga: 1/3 Oz Untuk 2 Oz
• Jumlah Lapisan: Papan Multilayer Lapisan Tinggi
• Mengikuti Rohs: Ya

Parameter teknis:

Aplikasi:

PCB Multi-level Layer Tinggi umumnya digunakan dalam komputasi berkecepatan tinggi, kedirgantaraan, perangkat medis, dan aplikasi militer.Papan dirancang dengan bahan canggih dan teknologi untuk memastikan keandalan tinggiKonstruksi papan sedemikian rupa sehingga dapat menampung beberapa lapisan sirkuit, yang membuatnya cocok untuk perangkat elektronik yang kompleks.

PCB High Layer Multilayer dirancang untuk memenuhi persyaratan perangkat elektronik berkinerja tinggi.15mm dan ruang bebas topeng solder minimal 0.1mm. ukuran lubang minimum adalah 0,2mm, dan lebar garis minimum / jarak adalah 3mil / 3mil.Spesifikasi ini sangat penting untuk memastikan bahwa papan dapat mendukung sirkuit yang kompleks dari perangkat elektronik modern.

PCB Multilayer Layer Tinggi umumnya digunakan dalam aplikasi yang membutuhkan transfer data berkecepatan tinggi, seperti di server data, router, dan perangkat jaringan lainnya.Hal ini juga digunakan dalam peralatan medis yang membutuhkan presisi dan akurasi yang tinggiSelain itu, PCB Multilayer Layer Tinggi digunakan dalam aplikasi militer, seperti radar dan sistem komunikasi.

PCB Multilayer Lapisan Tinggi dirancang dengan bahan canggih seperti FR-4, yang memberikan sifat isolasi yang sangat baik untuk mencegah gangguan listrik.Papan juga dirancang dengan tingkat tinggi presisi dan akurasi untuk memastikan bahwa sirkuit dioptimalkan untuk kinerja tinggiPapan ini juga dirancang untuk menahan suhu tinggi dan faktor lingkungan lainnya, yang membuatnya cocok untuk digunakan dalam kondisi ekstrem.

Secara keseluruhan, PCB Multilayer Lapisan Tinggi adalah komponen penting dalam perangkat elektronik modern yang membutuhkan kinerja tinggi, presisi, dan keandalan.permintaan untuk jenis PCB ini akan terus tumbuh, dan akan tetap menjadi komponen penting dalam pengembangan perangkat elektronik yang kompleks.

Pengaturan:

• Warna Serat: Putih, Hitam, Kuning
• Ketebalan papan: 0,2 mm sampai 6,0 mm
• Bahan: FR-4
• Ketebalan Tembaga: 1/3 Oz Untuk 2 Oz
• Warna Topeng Solder: Hijau, Biru, Hitam, Merah, Kuning, Putih

Layanan kami memenuhi kebutuhan kustomisasi High Density Interconnect Board dan Multi Layer PCB untuk menyediakan produk berkualitas terbaik.

Dukungan dan Layanan:

Dukungan dan layanan teknis produk PCB Lapisan Tinggi kami meliputi:

• Tinjauan dan optimalisasi desain
• Pengembangan dan pengujian prototipe
• Konsultasi dan bimbingan produksi
• Kontrol dan inspeksi kualitas
• Layanan perbaikan dan pemeliharaan
• Dokumen dan pelatihan teknis

Kami memiliki tim insinyur dan teknisi berpengalaman yang berdedikasi untuk memberikan dukungan teknis dan layanan terbaik kepada pelanggan kami.Apakah Anda membutuhkan bantuan dengan merancang PCB yang kompleks atau pemecahan masalah produksi, kami di sini untuk membantu Anda setiap langkah dari jalan.

Kemasan dan Pengiriman:

Kemasan produk:

• Produk PCB Lapisan Tinggi akan dikemas dalam kotak kardus yang kokoh untuk memastikan transportasi yang aman.
• PCB akan ditempatkan dalam kantong anti-statis untuk mencegah kerusakan akibat listrik statis.
• Paket akan disegel dengan pita tahan lama untuk tetap aman selama pengiriman.

Pengiriman produk:

• Setelah pesanan dikonfirmasi, produk PCB Lapisan Tinggi akan dikirim dalam waktu 2-3 hari kerja.
• Produk akan dikirim melalui layanan kurir yang dapat diandalkan untuk memastikan pengiriman tepat waktu.
• Nomor pelacakan akan diberikan kepada pelanggan untuk melacak status pengiriman.

FAQ:

A: Produk PCB Lapisan Tinggi dapat memiliki hingga 30 lapisan.

A: Ketebalan tembaga standar untuk produk PCB Lapisan Tinggi adalah 1 oz.

A: Lebar jejak minimum dan jarak untuk produk PCB Lapisan Tinggi adalah 3mil.

A: Ukuran papan maksimum yang tersedia untuk produk PCB Lapisan Tinggi adalah 20 inci x 20 inci.

A: Waktu pengiriman untuk produk PCB Lapisan Tinggi biasanya 5-7 hari kerja.
