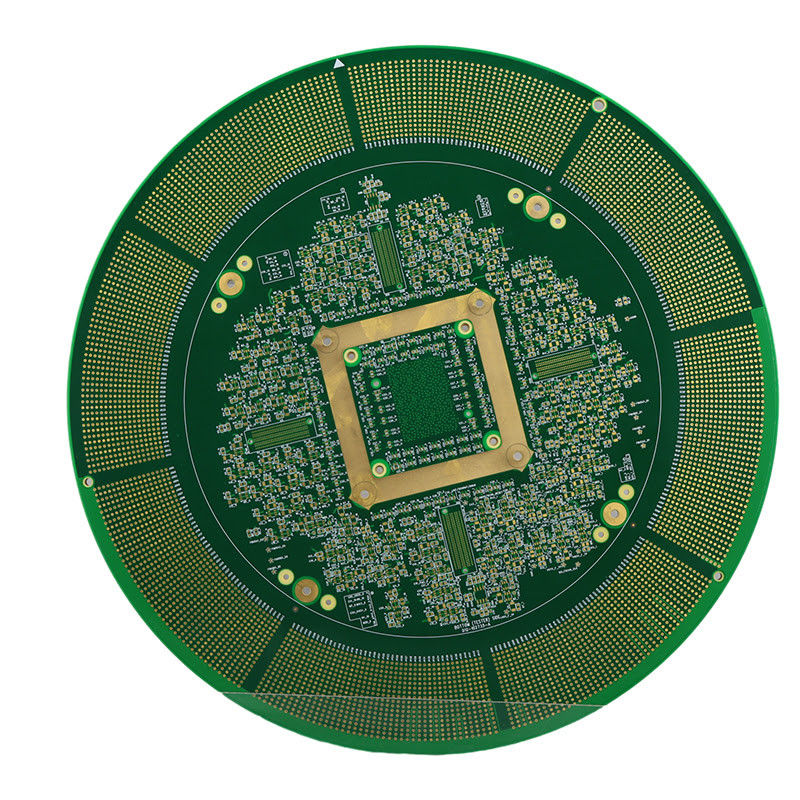

Densitas Tinggi Interconnect PCB Lapisan Tinggi 0.1mm Min Solder Mask Clearance

Deskripsi produk:

Fitur:

• Nama produk:PCB Lapisan Tinggi
• Jumlah lapisan:Lapisan Tinggi
• Warna topeng solder:Hijau, Biru, Hitam, Merah, Kuning, putih
• Kontrol impedansi:Ya, aku tahu.
• Min. Lebar garis/Jarak:3mil/3mil
• Ketebalan Tembaga:1/3 Oz Untuk 2 Oz
• Fitur Utama:
  • PCB Interkoneksi Densitas Tinggi
  • Papan sirkuit cetak lapisan tinggi
  • Papan PCB Lapisan Tinggi
  • HDI PCB

Parameter teknis:

Aplikasi:

PCB Lapisan Tinggi, juga dikenal sebagai High Layer Multilayer Board, adalah jenis papan sirkuit cetak (PCB) yang dirancang untuk sirkuit kompleks dengan beberapa lapisan bahan konduktif.Teknologi PCB canggih ini banyak digunakan dalam berbagai aplikasi, termasuk elektronik konsumen, perangkat medis, peralatan industri, dan banyak lagi.

Dengan PCB Lapisan Tinggi, Anda dapat mencapai kepadatan sirkuit yang lebih tinggi, integritas sinyal yang lebih baik, dan manajemen termal yang lebih baik untuk perangkat elektronik Anda.Hal ini membuatnya menjadi pilihan yang ideal untuk aplikasi berkinerja tinggi yang membutuhkan operasi yang efisien dan andal.

• Waktu pengiriman:3-5 hari
• Warna layar sutra:Putih, Hitam, Kuning
• Jumlah lapisan:Lapisan Tinggi
• Permukaan akhir:HASL, ENIG, OSP, Perak Immersi, Tin Immersi
• Ketebalan papan:0.2mm sampai 6.0mm

PCB lapisan tinggi sangat berguna dalam aplikasi yang membutuhkan sirkuit yang kompleks dengan interkoneksi kepadatan tinggi.

• Elektronik Konsumen:PCB Lapisan Tinggi banyak digunakan dalam elektronik konsumen seperti smartphone, laptop, dan tablet, di mana ruang terbatas dan sirkuit kompleks perlu dikemas menjadi desain yang kompak.
• Perangkat medis:Dalam perangkat medis, PCB Lapisan Tinggi digunakan untuk membuat sirkuit canggih yang dapat melakukan operasi yang tepat dan akurat.dan peralatan USG.
• Peralatan Industri:Peralatan industri, seperti robot, sistem otomatisasi, dan panel kontrol, membutuhkan sirkuit yang kompleks dengan interkoneksi kepadatan tinggi untuk operasi yang efisien dan dapat diandalkan.PCB lapisan tinggi adalah pilihan yang ideal untuk aplikasi tersebut.

PCB Layer Tinggi dapat dibuat sebagai prototipe untuk menguji fungsi dan kinerja sirkuit sebelum produksi massal.Hal ini sangat bermanfaat dalam aplikasi di mana desain sirkuit yang kompleks dan membutuhkan beberapa iterasi untuk optimasi. Prototipe PCB Lapisan Tinggi memungkinkan insinyur untuk mengidentifikasi cacat desain dan membuat perubahan yang diperlukan sebelum produk akhir diproduksi.Hal ini mengurangi risiko kesalahan yang mahal dan memastikan produk akhir memenuhi spesifikasi yang diinginkan.

Secara keseluruhan, PCB lapisan tinggi menawarkan solusi yang andal dan efisien untuk sirkuit kompleks dengan interkoneksi kepadatan tinggi.dan berbagai finishing permukaan untuk dipilih, PCB lapisan tinggi adalah produk serbaguna dan diminati untuk berbagai industri.

Pengaturan:

Kami menawarkan solusi yang dapat disesuaikan untuk PCB Lapisan Tinggi, juga dikenal sebagai High Density Interconnect Board atau High Density Interconnect PCB, untuk memenuhi persyaratan spesifik Anda dan memberikan kinerja superior.Layanan kami dirancang untuk memberikan kualitas tertinggi dan keandalan di industri.

• Min. Lebar garis/Jarak:3mil/3mil
• Rohs sesuai:Ya, aku tahu.
• Waktu pengiriman:3-5 hari
• Permukaan akhir:HASL, ENIG, OSP, Perak Immersi, Tin Immersi
• Bahan:FR-4

Tim ahli kami yang terampil menggunakan teknologi dan teknik terbaru untuk memastikan bahwa PCB Lapisan Tinggi Anda memenuhi spesifikasi yang tepat.Kami memahami pentingnya presisi dan akurasi di High Density Interconnect Board, dan kami berkomitmen untuk memberikan hasil terbaik untuk proyek Anda.

Dengan layanan yang dapat disesuaikan, Anda memiliki fleksibilitas untuk memilih bahan, permukaan, dan waktu pengiriman yang paling sesuai dengan kebutuhan Anda.Proses kami yang efisien dan peralatan canggih memungkinkan kami untuk mengirimkan PCB Layer Tinggi khusus Anda tepat waktu dan dengan kualitas tertinggi.

Berinvestasi dalam layanan khusus kami untuk PCB Lapisan Tinggi dan rasakan perbedaan dalam kinerja dan keandalan. Hubungi kami untuk mendiskusikan proyek Anda dan menerima penawaran hari ini.

Kemasan dan Pengiriman:

PCB lapisan tinggi dikemas dan dikirim dengan hati-hati untuk memastikan pengiriman yang aman kepada pelanggan.Proses kemasan kami mengikuti standar industri dan praktik terbaik untuk melindungi papan sirkuit yang sensitif selama transportasi.

Setiap PCB Lapisan Tinggi pertama kali dibungkus dengan busa anti-statis untuk mencegah pelepasan elektrostatik dan kerusakan komponen.Kemudian, ia dimasukkan ke dalam kotak kardus yang kokoh dengan bantalan tambahan untuk menyerap kejutKotak disegel dengan pita kemasan berkualitas tinggi untuk memastikan PCB tetap aman selama transit.

Untuk pengiriman internasional, kami menggunakan peti kayu yang dibuat khusus untuk memberikan perlindungan dan stabilitas ekstra.memastikan PCB tiba dalam kondisi sempurna.

Mitra pengiriman kami dipilih dengan hati-hati untuk keandalan dan efisiensi dalam pengiriman paket.termasuk pengiriman ekspres untuk pesanan mendesak.

Setelah pengiriman, pelanggan akan menerima nomor pelacakan untuk memantau kemajuan paket mereka. Tim layanan pelanggan kami juga tersedia untuk membantu dengan setiap pertanyaan pengiriman atau kekhawatiran.

Kami sangat berhati-hati dalam kemasan dan pengiriman PCB lapisan tinggi kami untuk memastikan mereka mencapai pelanggan kami dalam kondisi murni.

FAQ:

• T: Apa tujuan utama PCB Lapisan Tinggi?
• A: Tujuan utama PCB Lapisan Tinggi adalah untuk menyediakan desain sirkuit yang lebih kompak dan efisien untuk perangkat elektronik yang kompleks.
• T: Apa beberapa keuntungan menggunakan PCB Lapisan Tinggi?
• A: Beberapa keuntungan menggunakan PCB Lapisan Tinggi termasuk kepadatan komponen yang lebih tinggi, ukuran dan berat perangkat yang berkurang, dan integritas sinyal yang lebih baik.
• T: Berapa banyak lapisan PCB Lapisan Tinggi biasanya memiliki?
• A: PCB lapisan tinggi biasanya memiliki 6 atau lebih lapisan, tetapi dapat mencapai 50 lapisan atau lebih untuk desain yang sangat kompleks.
• T: Bahan apa yang digunakan dalam PCB Lapisan Tinggi?
• A: PCB lapisan tinggi biasanya terbuat dari serat kaca, tembaga, dan berbagai jenis resin, seperti epoksi atau poliamid.
• T: Jenis perangkat elektronik apa yang umumnya digunakan PCB Lapisan Tinggi?
• A: PCB lapisan tinggi umumnya digunakan dalam smartphone, komputer, perangkat medis, peralatan aerospace, dan perangkat elektronik kompleks lainnya.
