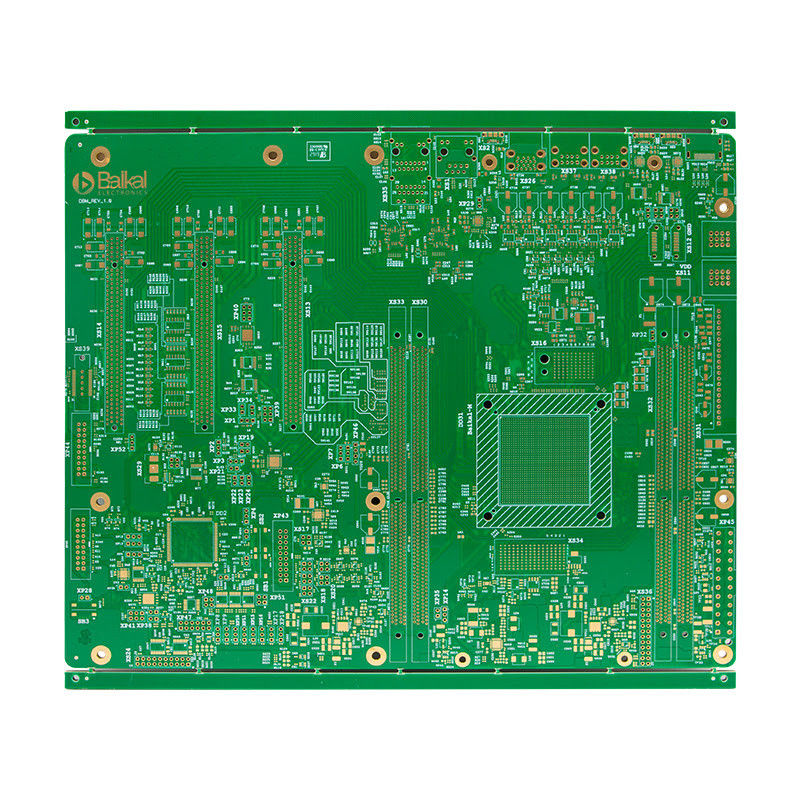

FR 4 Hdi Multilayer PCB Dengan Penutup Permukaan Perak Immersi

Deskripsi produk:

PCB lapisan tinggi adalah papan interkoneksi kepadatan tinggi yang dirancang untuk aplikasi kinerja tinggi.papan ini mampu menangani desain yang kompleks dan menuntut, menjadikannya pilihan utama untuk industri seperti aerospace, telekomunikasi, dan peralatan medis.

High Layer PCB adalah papan multilayer yang terdiri dari beberapa lapisan jejak tembaga, dilaminasi bersama dengan lapisan isolasi.yang memungkinkan untuk memuat lebih banyak komponen dan koneksi pada satu papanHal ini menghasilkan papan yang lebih kecil dan lebih kompak, sambil tetap mempertahankan kemampuan kinerja tinggi.

PCB Layer Tinggi tersedia dengan berbagai pilihan akhir permukaan untuk memenuhi persyaratan aplikasi yang berbeda.

• HASL (Hot Air Solder Leveling)
• ENIG (Elektroless Nickel Immersion Gold)
• OSP (konservatif solder organik)
• Perak perendaman
• Tin Immersi

Setiap opsi finishing permukaan menawarkan manfaatnya sendiri, seperti peningkatan kemampuan las, ketahanan korosi, dan biaya efektif.

PCB Layer Tinggi juga menawarkan berbagai pilihan warna layar sutra untuk tujuan pelabelan dan identifikasi.

• Putih
• Hitam
• Kuning

Warna-warna ini sangat terlihat dan tahan lama, memastikan label yang jelas dan mudah dibaca di papan tulis.

PCB lapisan tinggi tersedia dalam berbagai ketebalan papan, dari 0,2 mm hingga 6,0 mm. Ini memungkinkan fleksibilitas dalam desain dan kemampuan untuk memenuhi persyaratan khusus untuk aplikasi yang berbeda.

Dengan PCB lapisan tinggi, kontrol impedansi dimungkinkan, memastikan akurasi dan stabilitas transmisi sinyal.dimana bahkan variasi kecil dalam impedansi dapat menyebabkan distorsi sinyal.

PCB Lapisan Tinggi sesuai dengan peraturan RoHS (Restriksi Zat Berbahaya), memastikan bahwa tidak mengandung bahan berbahaya seperti timbal, merkuri, dan kadmium.Hal ini membuatnya ramah lingkungan dan aman untuk digunakan di berbagai industri.

• Jumlah lapisan yang tinggi memungkinkan desain yang lebih kompleks dan kompak
• Interkoneksi kepadatan tinggi untuk peningkatan kinerja
• Berbagai pilihan warna permukaan dan layar sutra
• Pilihan ketebalan papan yang fleksibel
• Kontrol impedansi untuk transmisi sinyal yang akurat
• RoHS sesuai untuk keselamatan lingkungan

PCB lapisan tinggi adalah pilihan yang sempurna untuk aplikasi kinerja tinggi yang membutuhkan papan yang kompak dan andal.dan kepatuhan terhadap peraturan industriPilih PCB Lapisan Tinggi untuk proyek Anda berikutnya dan rasakan perbedaannya.

Fitur:

1. Nama produk: PCB lapisan tinggi
2. Jumlah Layer: Layer Tinggi
3. Ketebalan Tembaga: 1/3 Oz Untuk 2 Oz
4. Min. Solder Mask Clearance: 0,1mm
5. Min. Kebersihan layar sutera: 0,15mm
6. Mengikuti Rohs: Ya

Parameter teknis:

Aplikasi:

PCB Lapisan Tinggi, juga dikenal sebagai High Layer Printed Wiring Board atau High Layer Printed Circuit Board, adalah produk mutakhir yang mengubah dunia perangkat elektronik.Dengan fitur canggih dan kinerja yang superior, adalah pilihan utama bagi insinyur, desainer, dan produsen di berbagai industri.

• Ketebalan papan:PCB Layer Tinggi kami datang dalam ketebalan dari 0,2 mm hingga 6,0 mm, membuatnya cocok untuk berbagai aplikasi.Ketebalan papan sangat penting karena menentukan kekakuan dan stabilitas papan sirkuit.
• Ukuran Lubang:Dengan ukuran lubang minimal 0,2mm, PCB Layer Tinggi kami menawarkan pengeboran yang tepat dan akurat, memastikan pas yang sempurna untuk komponen.membuatnya ideal untuk desain yang kompleks.
• Min. Kebersihan layar sutra:PCB Layer Tinggi kami memiliki celah layar sutra minimal 0,15 mm, memastikan cetakan yang mudah dibaca dan akurat di papan.Hal ini memudahkan insinyur dan teknisi untuk mengidentifikasi dan bekerja dengan komponen yang berbeda pada papan.
• Warna layar sutra:Kami menawarkan berbagai warna layar sutra untuk PCB lapisan tinggi kami, termasuk putih, hitam, dan kuning.membuat lebih mudah untuk membaca dan memahami tata letak sirkuit.
• Ketebalan Tembaga:PCB lapisan tinggi kami datang dengan pilihan ketebalan tembaga mulai dari 1/3 oz sampai 2 oz. ini menentukan jumlah arus yang dapat ditangani papan dan tingkat integritas sinyal yang dapat dipertahankan,membuatnya cocok untuk berbagai aplikasi elektronik.

Berkat fitur canggih dan kinerja yang unggul, PCB Lapisan Tinggi memiliki berbagai aplikasi dan dapat digunakan dalam berbagai skenario.

1. Elektronik Konsumen:PCB lapisan tinggi banyak digunakan dalam elektronik konsumen seperti smartphone, laptop, tablet, dan konsol game.dan kinerja yang superior membuat mereka ideal untuk perangkat ini.
2. Industri otomotif:Dengan meningkatnya penggunaan sistem elektronik di kendaraan, PCB lapisan tinggi menjadi penting dalam industri otomotif.papan ini digunakan dalam berbagai komponen kendaraan.
3. Peralatan Industri:Peralatan industri seperti panel kontrol, catu daya, dan sensor membutuhkan papan sirkuit yang handal dan kuat.membuat mereka pilihan populer di sektor industri.
4. Perangkat medis:Industri medis menuntut perangkat elektronik berkualitas tinggi dan presisi tinggi, dan PCB Lapisan Tinggi sangat cocok untuk persyaratan ini.mesin ultrasound, dan sistem pemantauan pasien.
5. Aerospace dan Pertahanan:PCB Layer Tinggi juga banyak digunakan di industri aerospace dan pertahanan.Standar kualitas yang ketat dan persyaratan kinerja tinggi membuat mereka pilihan yang disukai untuk sistem elektronik di pesawat terbang, satelit, dan peralatan militer.

Kesimpulannya, PCB Lapisan Tinggi adalah produk yang mengubah permainan yang merevolusi dunia teknologi papan sirkuit.Ini adalah pilihan untuk berbagai industri dan aplikasiOpsi yang dapat disesuaikan, seperti ketebalan papan, ukuran lubang, warna silkscreen, dan ketebalan tembaga, membuatnya cocok untuk berbagai persyaratan desain dan kinerja.Seiring kemajuan teknologi, PCB Lapisan Tinggi akan terus memainkan peran penting dalam menggerakkan perangkat elektronik yang mendorong dunia kita.

Pengaturan:

PCB Layer Tinggi (High Density Interconnect Board) yang dapat disesuaikan ini menawarkan solusi interkoneksi kepadatan tinggi untuk desain elektronik yang kompleks.PCB ini dapat menangani arus tinggi dan memberikan disipasi panas yang sangat baikLebar jalur minimal dan jarak 3mil/3mil memungkinkan sirkuit yang tepat dan rumit. dan sebagai produk yang sesuai dengan Rohs, Anda dapat yakin dari ramah lingkungan.

• Ketebalan Tembaga: 1/3 oz sampai 2 oz
• High Density Interconnect Board
• Min. Lebar garis / Jarak: 3mil / 3mil
• Mengikuti Rohs
• Perbaikan permukaan: HASL, ENIG, OSP, Perak Immersi, Timah Immersi
• Min. Kebersihan layar sutera: 0,15mm

Dengan layanan kustomisasi PCB Lapisan Tinggi kami, Anda memiliki pilihan untuk memilih dari berbagai permukaan akhir termasuk HASL, ENIG, OSP, Immersion Silver, dan Immersion Tin.Hal ini memungkinkan Anda untuk memilih finishing terbaik untuk aplikasi dan persyaratan spesifik AndaSelain itu, celah layar sutra minimal 0,15 mm memastikan pelabelan yang jelas dan tepat pada PCB Anda.

High Density Interconnect Board kami sangat ideal untuk desain PCB multi-level berlapis tinggi, menyediakan kepadatan dan konektivitas yang diperlukan untuk sirkuit kompleks Anda.Percayalah kepada kami untuk memberikan PCB Layer Tinggi berkualitas tinggi dan andal yang memenuhi spesifikasi dan persyaratan Anda yang tepat.

Kemasan dan Pengiriman:

PCB lapisan tinggi kami dikemas dengan hati-hati dan dikirim untuk memastikan pengiriman yang aman kepada pelanggan kami.

• Setiap PCB Lapisan Tinggi dibungkus secara individual dalam kantong anti-statis untuk melindungi dari pelepasan elektrostatik.
• PCB yang dibungkus kemudian dimasukkan ke dalam kotak karton yang kokoh dengan lapisan busa penyerap guncangan untuk mencegah kerusakan selama transportasi.
• Selain itu, kami menggunakan bahan kemasan tahan kelembaban untuk melindungi PCB dari faktor lingkungan selama pengiriman.
• Untuk pesanan yang lebih besar, kami menggunakan palet untuk menumpuk dan mengangkut PCB dengan aman.

Kami menawarkan berbagai pilihan pengiriman untuk memenuhi kebutuhan Anda:

• Pengiriman standar: Metode pengiriman default kami adalah melalui pengiriman udara atau laut, tergantung pada tujuan.
• Pengiriman Ekspres: Untuk pesanan yang mendesak, kami menawarkan layanan pengiriman yang dipercepat. Pilihan ini lebih cepat tetapi mungkin memerlukan biaya tambahan.
• Pengiriman Internasional: Kami mengirimkan PCB Lapisan Tinggi kami ke seluruh dunia untuk mengakomodasi pelanggan global kami.

Setelah pesanan Anda dikirim, kami akan memberikan nomor pelacakan sehingga Anda dapat memantau kemajuan pengiriman Anda.Tim kami bekerja sama dengan mitra pengiriman kami untuk memastikan pengiriman tepat waktu dan efisien pesanan Anda.

Di High Layer PCB, kami sangat berhati-hati dalam kemasan dan pengiriman produk kami untuk memastikan mereka tiba dalam kondisi sempurna.

FAQ:

• T: Apa itu PCB?
• A: PCB adalah singkatan dari Printed Circuit Board. Ini adalah papan dasar elektronik yang menghubungkan komponen listrik menggunakan jalur konduktif.
• T: Apa itu PCB Lapisan Tinggi?
• A: PCB Lapisan Tinggi adalah jenis PCB yang memiliki beberapa lapisan garis konduktif, biasanya lebih dari empat lapisan.
• T: Apa keuntungan dari PCB Lapisan Tinggi?
• A: PCB lapisan tinggi menawarkan peningkatan kepadatan sirkuit, integritas sinyal yang lebih baik, dan mengurangi interferensi elektromagnetik.
• T: Apa aplikasi PCB Lapisan Tinggi?
• A: PCB lapisan tinggi umumnya digunakan dalam perangkat elektronik canggih seperti komputer, ponsel cerdas, dan peralatan medis.
• T: Bagaimana PCB Lapisan Tinggi diproduksi?
• A: PCB lapisan tinggi diproduksi dengan menggunakan kombinasi proses etching, pengeboran, dan laminasi.Peralatan khusus dan teknisi terampil diperlukan untuk produksi PCB Lapisan Tinggi.
