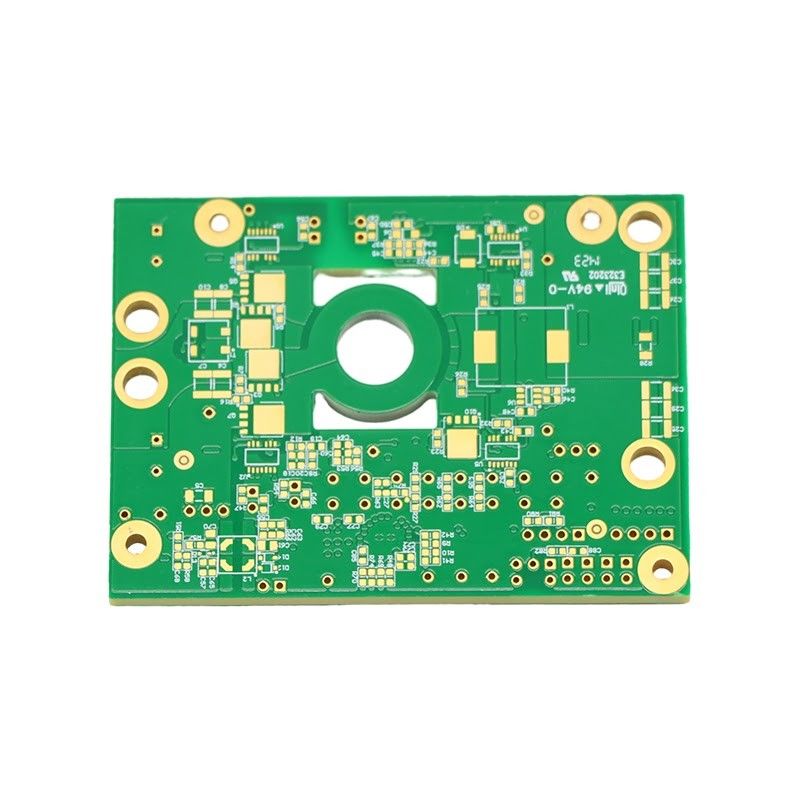

Peringkat Tinggi PCB Lapisan Tinggi 3mil Min. Jangkauan Lebar Garis Untuk Komunikasi

Deskripsi produk:

PCB lapisan tinggi, juga dikenal sebagai PCB tingkat tinggi, PCB peringkat tinggi, atau PCB multilayer, adalah papan sirkuit cetak canggih yang dirancang untuk sirkuit elektronik yang kompleks.Dengan kemampuan untuk menampung sejumlah besar komponen dan interkoneksi, PCB lapisan tinggi digunakan dalam berbagai aplikasi, termasuk perangkat medis, telekomunikasi, kedirgantaraan, dan banyak lagi.

PCB lapisan tinggi ditandai dengan jumlah lapisan yang tinggi, yang dapat berkisar dari 6 hingga 50 lapisan atau lebih.membuat mereka ideal untuk sirkuit elektronik yang kompleks dan berkecepatan tinggi.

PCB lapisan tinggi menawarkan kontrol impedansi, yang memastikan kinerja listrik yang konsisten dan tepat. Hal ini penting untuk sinyal kecepatan tinggi dan membantu meminimalkan hilangnya sinyal dan interferensi.

Dengan teknologi canggih dan proses produksi yang efisien, PCB lapisan tinggi memiliki waktu pengiriman cepat 3-5 hari.

PCB berlapis tinggi memiliki clearance silkscreen minimal 0,15 mm, memastikan pelabelan komponen dan jejak yang jelas dan akurat.Hal ini memudahkan teknisi untuk merakit dan memecahkan masalah sirkuit.

PCB lapisan tinggi diproduksi dengan menggunakan bahan dan proses yang ramah lingkungan, sehingga sesuai dengan RoHS.Hal ini memastikan bahwa mereka bebas dari zat berbahaya dan aman bagi lingkungan dan pengguna.

• Jumlah Layer: Layer Tinggi
• Pengendalian impedansi: Ya
• Waktu Pelaksanaan: 3-5 Hari
• Min. Kebersihan layar sutera: 0,15mm
• Mengikuti Rohs: Ya

PCB lapisan tinggi menawarkan berbagai fitur canggih yang membuat mereka pilihan yang disukai untuk sirkuit elektronik yang kompleks:

• Multilayer Stack-up: PCB berlapis tinggi memiliki desain stack-up multilayer yang unik, dengan lapisan bahan konduktif dan isolasi bergantian.Hal ini memungkinkan untuk rute sinyal kecepatan tinggi dan meminimalkan gangguan.
• Desain PCB Layer Count Tinggi: Insinyur berpengalaman kami menggunakan perangkat lunak dan alat terbaru untuk merancang PCB dengan jumlah lapisan tinggi yang memenuhi persyaratan spesifik Anda.
• Pembuatan PCB Layer Count Tinggi: Kami menggunakan peralatan mutakhir dan proses manufaktur canggih untuk memastikan pembuatan PCB lapisan tinggi yang berkualitas tinggi dan tepat.
• High Layer Count PCB Assembly: Teknisi terampil kami menggunakan peralatan canggih untuk merakit PCB lapisan tinggi dengan presisi dan akurasi tertinggi.
• Pengujian PCB Tingkat Tinggi: Kami melakukan pengujian dan langkah-langkah kontrol kualitas yang ketat untuk memastikan bahwa PCB lapisan tinggi kami memenuhi standar kinerja dan keandalan tertinggi.
• Bahan Lanjutan: Kami menggunakan bahan canggih dengan konduktivitas termal tinggi dan integritas sinyal yang sangat baik untuk memastikan kinerja PCB lapisan tinggi yang optimal.
• Proses Manufaktur PCB Tingkat Tinggi: Proses manufaktur kami terus dioptimalkan untuk memastikan waktu penyelesaian yang cepat dan PCB berkualitas tinggi.
• Peralatan mutakhir: Kami berinvestasi dalam peralatan dan teknologi terbaru untuk tetap berada di garis depan manufaktur PCB lapisan tinggi.

PCB lapisan tinggi adalah solusi utama untuk sirkuit elektronik yang kompleks, menawarkan jumlah lapisan yang tinggi, kontrol impedansi, waktu pengiriman yang cepat, dan fitur canggih.Dengan peralatan canggih dan teknologi canggih kami, kami menyediakan kualitas tinggi, presisi tinggi, dan kinerja tinggi PCB lapisan tinggi untuk semua kebutuhan elektronik Anda.

Fitur:

• Nama produk: PCB lapisan tinggi
• Ketebalan papan: 0,2 mm sampai 6,0 mm
• Min. Lebar garis / Jarak: 3mil / 3mil
• Perbaikan permukaan: HASL, ENIG, OSP, Perak Immersi, Timah Immersi
• Waktu Pelaksanaan: 3-5 Hari
• Pengendalian impedansi: Ya
• Papan cetak lapisan tinggi
• PCB berlapis tinggi
• Papan sirkuit cetak tingkat tinggi
• Papan interkoneksi dengan kepadatan tinggi (HDI)
• Papan penghitungan lapisan tinggi

Parameter teknis:

Aplikasi:

PCB Lapisan Tinggi, juga dikenal sebagai High-Tier Printed Circuit Boards, adalah PCB canggih dan berkualitas tinggi yang dirancang untuk perangkat elektronik yang kompleks dan aplikasi berkinerja tinggi.PCB ini diproduksi menggunakan teknologi canggih dan memiliki beberapa fitur unik yang membuatnya ideal untuk berbagai aplikasi.

• Warna topeng solder:Hijau, Biru, Hitam, Merah, Kuning, putih
• Min. Lebar garis/Jarak:3mil/3mil
• Min. Perlindungan topeng solder:0.1mm
• Warna layar sutra:Putih, Hitam, Kuning
• Jumlah lapisan:Lapisan Tinggi

PCB Lapisan Tinggi banyak digunakan di berbagai industri dan aplikasi, termasuk:

• Komunikasi:PCB Layer Tinggi umumnya digunakan dalam perangkat komunikasi seperti router, modem, dan peralatan satelit.membuat mereka ideal untuk transmisi data berkecepatan tinggi.
• Perangkat medis:Perangkat medis membutuhkan presisi dan keandalan yang tinggi, dan PCB Lapisan Tinggi menawarkan hal itu..
• Mobil:Dengan meningkatnya penggunaan elektronik di kendaraan, PCB Lapisan Tinggi sangat penting untuk fitur canggih seperti GPS, sistem bantuan pengemudi canggih, dan sistem infotainment.Jumlah lapisan yang tinggi memungkinkan desain yang kompak dan kompleks, membuat mereka cocok untuk aplikasi otomotif.
• Aerospace dan Pertahanan:PCB lapisan tinggi sangat penting untuk industri kedirgantaraan dan pertahanan karena digunakan dalam peralatan militer, satelit, dan pesawat terbang. PCB ini dapat menahan suhu ekstrim, getaran,dan ketinggian tinggi, memastikan kinerja yang dapat diandalkan dalam lingkungan yang menuntut.
• Sistem kontrol industri:PCB Layer Tinggi digunakan dalam sistem kontrol industri seperti PLC, robotika, dan peralatan otomatisasi.membuatnya cocok untuk sistem kontrol yang kompleks.

PCB Lapisan Tinggi menawarkan beberapa fitur unik yang membuat mereka menonjol dari jenis PCB lainnya:

• Jumlah lapisan tinggi:PCB lapisan tinggi memiliki lebih dari 8 lapisan, sehingga cocok untuk aplikasi yang kompleks dan berkinerja tinggi yang membutuhkan desain sirkuit yang padat.
• Kualitas Tinggi:PCB ini diproduksi dengan menggunakan teknologi canggih, bahan berkualitas tinggi, dan langkah-langkah kontrol kualitas yang ketat, memastikan kinerja dan keandalan yang unggul.
• Teknologi canggih:PCB lapisan tinggi menggunakan teknologi canggih seperti HDI (High-Density Interconnect) dan Microvias, yang memungkinkan desain yang lebih kecil dan lebih kompleks.
• Ketahanan suhu tinggi:PCB lapisan tinggi dapat menahan suhu tinggi, sehingga cocok untuk aplikasi yang membutuhkan daya tinggi dan menghasilkan banyak panas.
• Integritas sinyal:Dengan meningkatnya permintaan untuk transmisi data berkecepatan tinggi, PCB lapisan tinggi menawarkan integritas sinyal yang sangat baik, memastikan kinerja yang dapat diandalkan bahkan dalam aplikasi frekuensi tinggi.

Kesimpulannya, PCB Lapisan Tinggi, juga dikenal sebagai High-Tier Printed Circuit Board, sangat penting untuk aplikasi canggih dan berkinerja tinggi.kualitas tinggi, dan teknologi canggih, PCB ini ideal untuk berbagai industri, termasuk komunikasi, medis, otomotif, aerospace dan pertahanan, dan sistem kontrol industri.

Pengaturan:

PCB lapisan tinggi kami dirancang khusus untuk aplikasi elektronik canggih dan kompleks.kami dapat memenuhi kebutuhan spesifik Anda dan memberikan solusi terbaik untuk proyek Anda.

• Ketebalan papan: 0,2 mm sampai 6,0 mm
• Jumlah Layer: Layer Tinggi
• Waktu Pelaksanaan: 3-5 Hari
• Ukuran Lubang Minimal: 0,2 mm
• Kebersihan layar sutera minimum: 0,15 mm

• PCB tingkat tinggi untuk aplikasi elektronik canggih dan kompleks
• PCB lapisan tinggi untuk peningkatan fungsionalitas dan desain hemat ruang
• Papan sirkuit cetak tingkat tinggi untuk kinerja dan keandalan yang unggul
• Layanan yang disesuaikan untuk memenuhi kebutuhan spesifik Anda
• Waktu pengiriman cepat 3-5 hari untuk memastikan pengiriman tepat waktu
• Produksi presisi dengan ukuran lubang minimal 0,2 mm
• Pencetakan layar sutra yang jelas dan akurat dengan celah minimal 0,15 mm

Percayalah kepada kami untuk menyediakan PCB Layer Tinggi berkualitas tinggi dan disesuaikan untuk proyek elektronik canggih Anda. Hubungi kami sekarang untuk mendiskusikan persyaratan Anda dan mendapatkan penawaran.

Kemasan dan Pengiriman:

Terima kasih telah memilih produk PCB Lapisan Tinggi kami. Untuk memastikan pengiriman aman dan tepat waktu pesanan Anda, silakan baca petunjuk kemasan dan pengiriman berikut dengan hati-hati.

PCB lapisan tinggi kami dikemas dengan hati-hati untuk melindunginya selama transportasi dan untuk meminimalkan risiko kerusakan.Setiap PCB dikemas secara individual dalam kantong anti-statis dan kemudian dimasukkan ke dalam kotak kardus yang kokoh dengan bantalan yang tepat untuk mencegah pergerakan.

Jika pesanan Anda mencakup beberapa PCB Lapisan Tinggi, mereka akan dikemas bersama-sama dalam kotak yang sama kecuali Anda menentukan sebaliknya selama proses checkout.

Kami menawarkan pengiriman di seluruh dunia untuk PCB lapisan tinggi kami. Biaya pengiriman akan dihitung berdasarkan berat dan tujuan pesanan Anda. Harap dicatat bahwa setiap pajak tambahan, bea,atau biaya bea cukai adalah tanggung jawab pelanggan.

Setelah pesanan Anda diproses dan dikirim, Anda akan menerima nomor pelacakan melalui email. Ini akan memungkinkan Anda melacak kemajuan paket Anda dan memperkirakan tanggal pengiriman.

Jika Anda memiliki permintaan pengiriman khusus atau persyaratan, silakan hubungi tim layanan pelanggan kami sebelum melakukan pesanan Anda.
