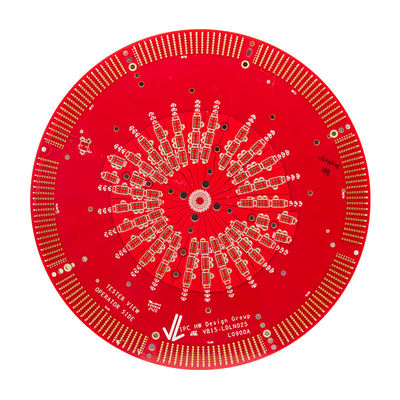

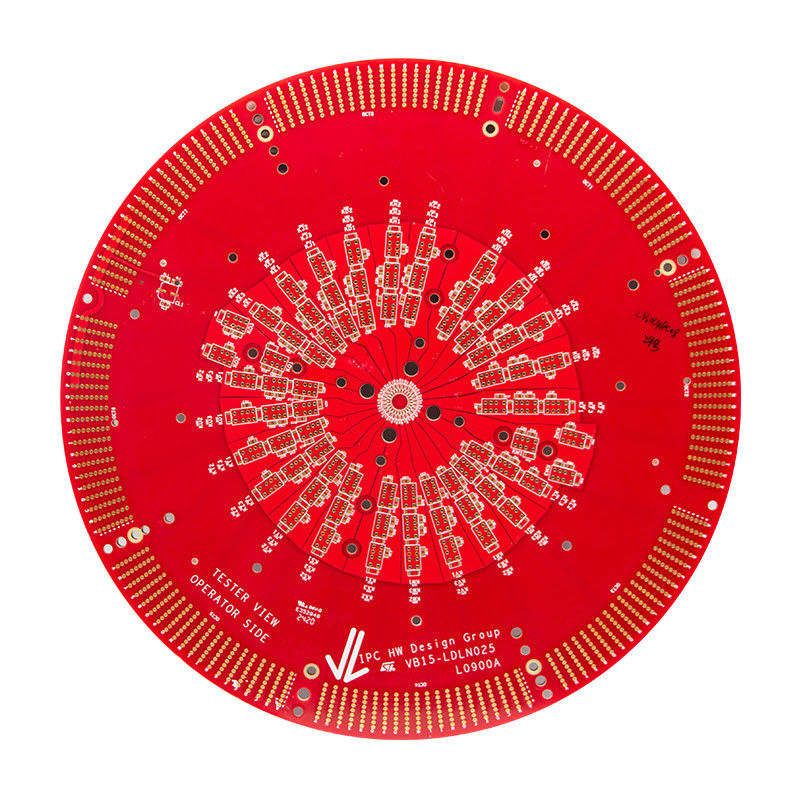

HASL Surface Finish PCB papan sirkuit cetak Lapisan tinggi FR-4 Material

Deskripsi produk:

PCB Layer Tinggi adalah papan cetak kelas atas yang dirancang untuk memenuhi kebutuhan perangkat elektronik canggih.memastikan daya tahan dan keandalan untuk proyek elektronik Anda.

PCB Layer Tinggi kami menawarkan desain lapisan tinggi yang memungkinkan beberapa lapisan sirkuit, membuatnya cocok untuk aplikasi elektronik yang kompleks dan berkecepatan tinggi.Desain canggih ini juga memastikan integritas sinyal yang lebih baik dan mengurangi gangguan, menghasilkan kinerja yang lebih baik.

Dengan penggunaan teknologi kontrol impedansi, PCB lapisan tinggi kami menawarkan kontrol yang tepat atas karakteristik listrik sirkuit.,memastikan kualitas tinggi dan operasi yang dapat diandalkan dari perangkat elektronik Anda.

Ukuran Lubang Min 0.2mm untuk Desain Mikroskopik

PCB Layer Tinggi kami dirancang dengan ukuran lubang minimal 0,2 mm, yang memungkinkan desain mikroskopis untuk diimplementasikan dengan presisi.Hal ini memungkinkan pembuatan perangkat elektronik yang kompak dan kerapatan tinggi tanpa mengorbankan kinerja.

Min. Solder Mask Clearance 0,1 mm untuk perlindungan optimal

Selain presisi tinggi dan desain yang rumit, PCB Lapisan Tinggi kami juga menawarkan celah masker solder minimal 0,1 mm.Ini memberikan perlindungan optimal terhadap solder bridging dan memastikan keandalan dan umur panjang perangkat elektronik Anda.

Produksi Lanjutan untuk Jaminan Mutu

PCB Layer Tinggi kami diproduksi menggunakan teknik produksi canggih dan peralatan canggih.Hal ini memastikan tingkat tertinggi dari kontrol kualitas dan menjamin bahwa setiap produk memenuhi standar yang ketat kami keunggulan.

Dapatkan PCB Lapisan Tinggi Anda Hari Ini

Ketika datang ke PCB berkualitas tinggi, PCB High Layer kami adalah pilihan utama bagi para profesional di industri elektronik.ini adalah solusi yang sempurna untuk proyek elektronik kinerja tinggi AndaPesan sekarang dan rasakan perbedaan kualitas dan kinerja dengan PCB Layer Tinggi kami.

Fitur:

• Nama produk: PCB lapisan tinggi
• Warna topeng solder:
  • Hijau
  • Biru
  • Hitam
  • Merah
  • Kuning
  • Putih
• Jumlah Layer: Layer Tinggi
• Permukaan akhir:
  • HASL
  • ENIG
  • OSP
  • Perak perendaman
  • Tin Immersi
• Ketebalan Tembaga: 1/3 Oz Untuk 2 Oz
• Ukuran Lubang: 0,2 mm
• Fitur utama:
  • Papan sirkuit cetak tingkat tinggi
  • Papan cetak lapisan atas
  • PCB tingkat premium

Parameter teknis:

Aplikasi:

PCB lapisan tinggi, juga dikenal sebagai papan kabel cetak Superior, adalah jenis papan sirkuit cetak yang dirancang untuk elektronik presisi dan transmisi sinyal berkecepatan tinggi.Ini telah menjadi komponen penting dalam industri elektronik, karena menyediakan platform yang dapat diandalkan dan efisien untuk berbagai perangkat elektronik.

Dengan fitur dan kemampuannya yang canggih, PCB lapisan tinggi banyak digunakan dalam berbagai aplikasi dan skenario.

PCB lapisan tinggi sering digunakan sebagai papan cetak lapisan atas dalam perangkat elektronik kelas atas seperti smartphone, laptop, dan konsol game.Desain dan konstruksi yang superior membuatnya menjadi pilihan yang sempurna untuk perangkat canggih iniKemampuan PCB lapisan tinggi untuk menangani transmisi sinyal kecepatan tinggi dan kabel yang tepat memastikan fungsi perangkat ini dengan lancar.

Dalam sektor industri, PCB lapisan tinggi banyak digunakan sebagai sirkuit cetak tingkat atas dalam peralatan dan mesin.Konstruksi berkualitas tinggi dan kinerja yang dapat diandalkan membuatnya menjadi pilihan ideal untuk aplikasi industri. PCB lapisan tinggi dapat menahan suhu ekstrim, getaran, dan kondisi keras lainnya, membuatnya cocok untuk digunakan dalam berbagai pengaturan industri.

Aplikasi penting lain dari PCB lapisan tinggi adalah dalam industri medis.Kabel yang tepat dan kemampuan transmisi sinyal berkecepatan tinggi membuatnya menjadi pilihan yang sempurna untuk peralatan medis seperti mesin USGKemampuan PCB lapisan tinggi untuk menangani data yang kompleks dan sensitif membuatnya menjadi komponen penting dalam peralatan medis presisi.

PCB lapisan tinggi juga banyak digunakan dalam jaringan komunikasi berkecepatan tinggi seperti jaringan 5G dan serat optik.Kemampuannya untuk menangani transmisi sinyal berkecepatan tinggi dan kehilangan sinyal yang rendah membuatnya menjadi pilihan yang disukai untuk jaringan iniDesain PCB lapisan tinggi juga memungkinkan transfer data yang lebih cepat, menjadikannya penting untuk fungsi jaringan yang lancar.

Dalam industri kedirgantaraan dan pertahanan, PCB lapisan tinggi memainkan peran penting dalam fungsi berbagai sistem dan peralatan elektronik.Kinerja tinggi dan keandalan membuatnya menjadi pilihan ideal untuk digunakan di pesawat terbangKemampuan PCB lapisan tinggi untuk menahan kondisi ekstrem dan kabel yang tepat membuatnya penting untuk aplikasi ini.

Kesimpulannya, warna topeng solder PCB lapisan tinggi, termasuk hijau, biru, hitam, merah, kuning, dan putih, bersama dengan ukuran lubang minimal 0,2 mm, ketebalan papan 0,2 mm sampai 6,0 mm,dan clearance minimum silkscreen dan clearance solder mask adalah 0.15mm dan 0,1mm masing-masing, menjadikannya produk serbaguna dan sangat dicari di industri elektronik.Aplikasi dan skenarionya berkisar dari elektronik konsumen kelas atas hingga peralatan industri dan medis penting, membuktikan pentingnya dan dampaknya di dunia elektronik presisi dan transmisi sinyal kecepatan tinggi.

Pengaturan:

Di High Layer PCB, kami menawarkan layanan kustomisasi top-of-the-line untuk papan sirkuit cetak berkualitas tinggi.Tim ahli kami berdedikasi untuk menyediakan kualitas terbaik dan kinerja untuk kebutuhan spesifik Anda.

• Warna topeng solder:Hijau, Biru, Hitam, Merah, Kuning, putih
• Ukuran Lubang:0.2mm
• Min. Lebar garis/Jarak:3mil/3mil
• Ketebalan Tembaga:1/3 Oz Untuk 2 Oz
• Jumlah lapisan:Lapisan Tinggi

Dengan papan sirkuit cetak tingkat tinggi kami, kami menawarkan berbagai pilihan kustomisasi untuk memenuhi kebutuhan spesifik Anda.

Beberapa layanan kustomisasi kami meliputi:

• Pilihan warna topeng solder khusus
• Opsi ukuran lubang yang lebih kecil
• Luas garis yang lebih sempit dan opsi jarak
• Pilihan ketebalan tembaga yang lebih tebal atau lebih tipis
• Pilihan lapisan tambahan

Tim insinyur berpengalaman kami akan bekerja sama dengan Anda untuk memahami kebutuhan unik Anda dan memberikan solusi terbaik untuk PCB berkualitas tinggi Anda.

Memilih PCB Lapisan Tinggi untuk kebutuhan kustomisasi Anda berarti memilih kualitas, keandalan, dan kinerja.

• Teknologi dan peralatan canggih untuk presisi dan akurasi
• Proses kontrol kualitas yang ketat untuk memastikan standar kualitas tertinggi
• Tim berpengalaman insinyur dan teknisi dengan pengetahuan luas dalam PCB tingkat tinggi
• Pengiriman produk yang disesuaikan secara efisien dan tepat waktu
• Harga yang kompetitif tanpa mengorbankan kualitas

Percayalah kepada kami untuk menyediakan layanan kustomisasi terbaik untuk kebutuhan PCB kelas tinggi Anda. Hubungi kami hari ini untuk mendiskusikan persyaratan Anda dan mendapatkan penawaran untuk layanan kami.

Kemasan dan Pengiriman:

Setelah pembuatan dan pengujian, PCB Lapisan Tinggi akan dikemas dengan hati-hati untuk memastikan pengiriman yang aman kepada pelanggan.

• Pertama, PCB akan dibungkus dengan bungkus gelembung anti-statis untuk melindunginya dari setiap pelepasan elektrostatik.
• Selanjutnya, PCB yang dibungkus akan dimasukkan ke dalam kotak karton yang kokoh.
• Kotak ini akan diisi dengan busa atau bahan cushioning lainnya untuk mencegah PCB bergerak selama transit.
• Akhirnya, kotak akan disegel dan diberi label dengan informasi pengiriman pelanggan.

Setelah dikemas, PCB Lapisan Tinggi akan dikirim ke pelanggan menggunakan metode pengiriman yang dapat diandalkan.

• Paket akan dimuat ke dalam kontainer pengiriman yang aman dan dikendalikan iklim.
• Kontainer akan diangkut ke bandara atau pelabuhan terdekat.
• Di bandara atau pelabuhan, paket akan dimuat ke pesawat, kapal, atau truk tergantung pada tujuan.
• Selama transit, paket akan dilacak dan dipantau untuk memastikan kedatangannya tepat waktu dan aman.
• Setelah pengiriman, pelanggan akan diminta untuk menandatangani paket untuk mengkonfirmasi penerimaan.

Dengan kemasan yang cermat dan metode pengiriman yang dapat diandalkan, kami menjamin bahwa PCB Lapisan Tinggi akan tiba di tujuan dalam kondisi sempurna.

FAQ:

• T: Berapa banyak lapisan PCB lapisan tinggi biasanya memiliki?
• A: PCB lapisan tinggi biasanya memiliki lebih dari 4 lapisan, tetapi dapat memiliki sebanyak 20 atau lebih lapisan tergantung pada kompleksitas desain.
• T: Apa keuntungan menggunakan PCB lapisan tinggi?
• A: PCB berlapis tinggi memungkinkan kepadatan komponen elektronik yang lebih tinggi, ukuran dan berat PCB secara keseluruhan berkurang, dan integritas dan kinerja sinyal yang lebih baik.
• T: Jenis perangkat elektronik apa yang PCB lapisan tinggi biasanya digunakan?
• A: PCB berlapis tinggi umumnya digunakan dalam perangkat elektronik berteknologi tinggi seperti smartphone, tablet, komputer, dan peralatan medis.
• T: Apa ketebalan khas PCB lapisan tinggi?
• A: Ketebalan PCB lapisan tinggi biasanya antara 0,062 dan 0,093 inci (1,57 dan 2,36 milimeter).
