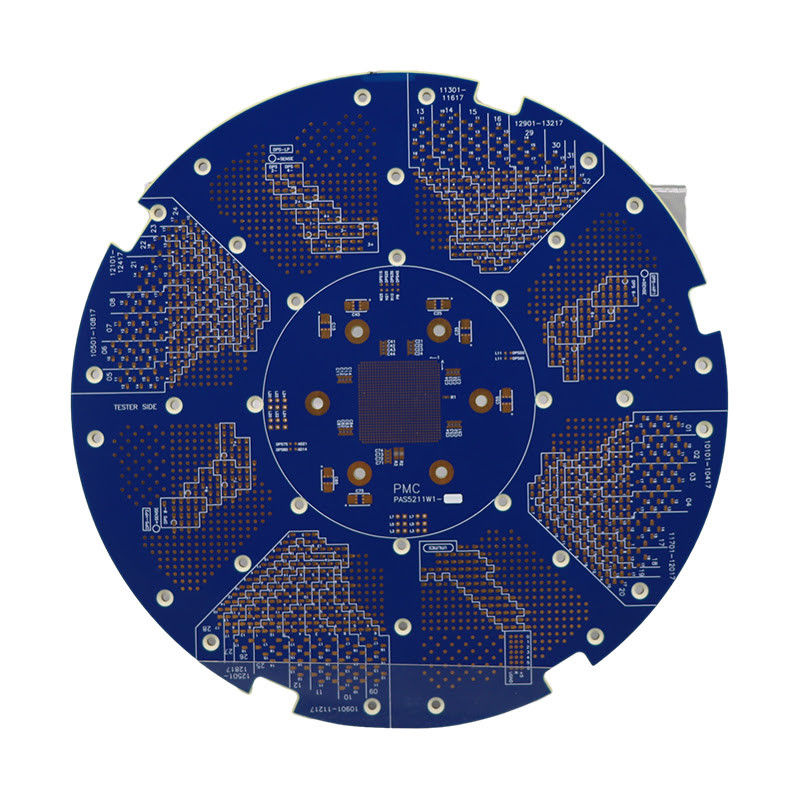

Plating emas PCB Semikonduktor Rogers 4003c Dengan Microvias Buta

Deskripsi produk:

PCB semikonduktor, juga dikenal sebagai Printed Circuit Board untuk Semikonduktor atau Semikonduktor Circuit Board, adalah komponen penting dalam pembuatan perangkat semikonduktor.Ini adalah jenis khusus PCB yang dirancang untuk memenuhi persyaratan unik teknologi semikonduktorRingkasan produk ini akan memberikan deskripsi rinci tentang fitur utama dan manfaat PCB Semikonduktor.

• Lebar jejak minimal: 0,1 mm
• Waktu Pelaksanaan: 2 Minggu
• Melalui Teknologi Lubang: Tidak
• Khusus: Microvias Buta
• Warna topeng solder: Hijau

PCB semikonduktor dirancang dengan lebar jejak minimal 0,1 mm, membuatnya cocok untuk desain sirkuit yang rumit dan kompleks.Fitur ini memastikan bahwa PCB dapat menampung komponen kecil dan koneksi halus yang dibutuhkan dalam perangkat semikonduktor.

PCB semikonduktor memiliki lead time 2 minggu, yang jauh lebih pendek dibandingkan dengan PCB tradisional.Hal ini penting bagi produsen semikonduktor yang memiliki jadwal produksi yang ketat dan membutuhkan waktu penyelesaian yang cepat untuk mengikuti permintaan pasar.

Berbeda dengan PCB biasa, PCB Semikonduktor tidak menggunakan teknologi melalui lubang. Sebaliknya, ia memanfaatkan teknologi permukaan mount (SMT) untuk memasang komponen langsung ke permukaan papan.Ini memungkinkan kinerja listrik yang lebih baik, kepadatan yang lebih tinggi, dan ukuran yang lebih kecil.

PCB semikonduktor dilengkapi dengan microvias buta, yang merupakan lubang kecil yang dibor ke dalam papan untuk membuat koneksi antara lapisan yang berbeda.Mikrovia-mikrovia ini sangat penting untuk desain kompleks dan kompak dari sirkuit semikonduktor, memungkinkan integritas sinyal yang lebih baik dan keandalan.

PCB semikonduktor memiliki warna topeng solder hijau, yang merupakan standar industri..Ini juga menawarkan ketahanan panas yang sangat baik dan perlindungan terhadap kelembaban dan debu.

• Keakuratan dan presisi tinggi untuk desain sirkuit yang kompleks
• Waktu pengiriman yang singkat untuk produksi yang lebih cepat
• Kinerja listrik yang lebih baik dan integritas sinyal
• Ukuran kompak dan kepadatan yang lebih tinggi untuk menghemat ruang
• Ketahanan panas dan perlindungan yang sangat baik

PCB semikonduktor adalah komponen penting dalam pembuatan perangkat semikonduktor.Penggunaan microvias buta, dan warna topeng solder hijau, menjadikannya pilihan yang sempurna untuk desain sirkuit yang kompleks dan berkinerja tinggi.PCB semikonduktor adalah pilihan utama bagi produsen semikonduktor di seluruh dunia.



Fitur:

• Nama produk: PCB Semikonduktor
• Lumahing Lumahing:Pemasangan emas
• Warna topeng solder: Hijau
• Khusus: Microvias Buta
• Waktu Pelaksanaan: 2 Minggu
• Lebar jejak minimal: 0,1 mm
• Papan sirkuit cetak untuk semikonduktor
• Papan sirkuit untuk Semikonduktor
• Papan sirkuit untuk pembuatan semikonduktor



Parameter teknis:

Atribut	Nilai
Nama produk	PCB semikonduktor
Spesial	Mikrovias Buta
Melalui Teknologi Lubang	Tidak.
Layanan pengujian	Tes Fungsi, 100% Tes
Warna topeng solder	Hijau
Bahan	FR-4
Penggunaan	Elektronik OEM
Pengendalian impedansi	Tidak.
Ukuran Lubang Min	0.2mm
Waktu Pelaksanaan	2 minggu
Fitur	Rogers 4003c
Jenis papan	Papan sirkuit semikonduktor
Aplikasi	Papan untuk Semikonduktor



Aplikasi:

PCB semikonduktor (Printed Circuit Board) adalah jenis PCB yang dirancang khusus untuk pembuatan semikonduktor.Ini adalah komponen integral dalam produksi perangkat elektronik dan banyak digunakan dalam berbagai aplikasi seperti komputer, smartphone, dan perangkat elektronik lainnya.

PCB Semikonduktor juga dikenal sebagai Semikonduktor Board atau Printed Circuit Board untuk Semikonduktor, menyoroti tujuan spesifiknya dalam industri semikonduktor.Produk ini sangat khusus dan membutuhkan teknologi canggih dan keahlian untuk memproduksi, menjadikannya elemen penting dalam produksi semikonduktor.

• Khusus: Microvias Buta- Salah satu fitur utama PCB Semiconductor adalah penggunaan microvias buta. ini adalah lubang kecil yang dibor ke dalam papan yang menghubungkan berbagai lapisan PCB,memungkinkan kepadatan yang lebih besar dan desain sirkuit yang lebih kompleks.
• Jumlah lapisan: 36- PCB Semiconductor memiliki jumlah lapisan 2, yang berarti memiliki dua lapisan dari jejak tembaga dan bahan isolasi.Hal ini membuatnya cocok untuk desain sirkuit yang lebih sederhana dan mengurangi biaya produksi.
• Melalui Teknologi Lubang: Tidak- Tidak seperti PCB tradisional, PCB Semiconductor tidak menggunakan teknologi lubang melalui.menghasilkan desain yang lebih kompak dan efisien.
• Permukaan akhir:Perhiasan emas - Penutup permukaan PCB Semikonduktor adalahPerhiasan emas.Ini adalah metode yang hemat biaya dan banyak digunakan untuk melapisi permukaan PCB dengan lapisan solder, memberikan permukaan yang datar dan rata untuk penempatan komponen.
• Ukuran pengeboran: Min 0,0078 ‰ (0,2 mm)- Ukuran pengeboran minimum untuk PCB Semikonduktor adalah 0,0078 inci (0,2 mm). ukuran pengeboran kecil ini memungkinkan untuk desain yang tepat dan rumit, membuatnya ideal untuk produksi semikonduktor.

PCB Semikonduktor digunakan dalam berbagai aplikasi dan skenario dalam industri semikonduktor.

Penggunaan PCB Semikonduktor yang paling umum adalah dalam produksi sirkuit terintegrasi (IC).Ini adalah komponen elektronik kecil yang berisi jutaan transistor dan elemen penting lainnya untuk fungsi perangkat elektronikPCB menyediakan dasar untuk IC, yang memungkinkan penempatan komponen yang tepat dan desain sirkuit yang rumit.

PCB Semikonduktor juga banyak digunakan dalam pembuatan mikroprosesor dan mikrokontroler..PCB menyediakan koneksi dan jalur yang diperlukan bagi mikroprosesor atau mikrokontroler untuk berfungsi secara efektif.

PCB semikonduktor juga sangat penting dalam produksi chip memori, seperti RAM dan ROM.Chip ini menyimpan data dan informasi untuk perangkat elektronik dan membutuhkan tingkat presisi dan kompleksitas tinggi dalam desain merekaPCB menyediakan dasar yang diperlukan untuk chip memori, yang memungkinkan transfer dan penyimpanan data yang efisien.

Aplikasi lain dari PCB Semikonduktor adalah dalam desain dan produksi sensor yang digunakan dalam perangkat elektronik.Sensor sangat penting untuk mendeteksi dan mengukur berbagai parameter fisik dan membutuhkan desain sirkuit canggihPCB menyediakan koneksi dan jalur yang diperlukan untuk sensor untuk berfungsi dengan akurat.

Kesimpulannya, PCB Semiconductor adalah produk khusus yang memainkan peran penting dalam industri semikonduktor.Fitur dan atributnya yang unik membuatnya sangat diperlukan dalam produksi perangkat elektronik, memastikan efisiensi, keandalan, dan kinerja mereka.



Pengaturan:

Di perusahaan kami, kami memahami kebutuhan unik dari industri semikonduktor, itulah sebabnya kami menawarkan solusi PCB yang dapat disesuaikan yang dirancang khusus untuk aplikasi semikonduktor.

PCB kami dirancang khusus untuk memenuhi persyaratan industri semikonduktor.kami mampu menyediakan PCB berkualitas tinggi yang dapat diandalkan dan berkinerja tinggi.

Papan semikonduktor kami dirancang dengan presisi dan akurasi, memenuhi standar industri yang ketat.Kami menggunakan bahan-bahan top-of-the-line dan teknologi mutakhir untuk memastikan bahwa papan kami dapat menahan kondisi keras lingkungan semikonduktor.

Layanan kustomisasi kami memungkinkan Anda menyesuaikan PCB Anda dengan kebutuhan spesifik Anda.kami dapat mengakomodasi persyaratan Anda untuk memastikan bahwa PCB Anda dioptimalkan untuk aplikasi semikonduktor Anda.

PCB kami dirancang dengan presisi dan akurasi, memungkinkan ukuran pengeboran minimum 0,0078 ′′ (0,2mm).membuatnya sempurna untuk aplikasi semikonduktor.

Untuk menjamin kualitas dan fungsi PCB kami, kami menawarkan pengujian fungsi dan 100% layanan pengujian.Ini memastikan bahwa PCB Anda berfungsi sepenuhnya dan memenuhi spesifikasi Anda sebelum dikirimkan kepada Anda.

Kami memahami pentingnya waktu dalam industri semikonduktor, itulah sebabnya kami menawarkan waktu pengiriman hanya 2 minggu untuk PCB khusus kami.Kami berusaha untuk memberikan layanan yang cepat dan efisien tanpa mengorbankan kualitas.

Untuk PCB semikonduktor kami, kami menawarkan permukaan akhir dariPerhiasan emasPenutupan ini memberikan permukaan yang rata dan merata untuk pengelasan yang lebih baik dan memastikan koneksi yang dapat diandalkan antara komponen.

Kami juga menawarkan pilihan microvias buta untuk PCB semikonduktor kami. ini adalah lubang kecil, laser-dibor yang memungkinkan tata letak sirkuit yang lebih kompak dan efisien,membuat mereka ideal untuk aplikasi kepadatan tinggi.



Kemasan dan Pengiriman:

PCB Semikonduktor kami dikemas dengan hati-hati untuk memastikan pengiriman yang aman kepada pelanggan kami.Setiap papan pertama-tama ditempatkan dalam kantong anti-statis untuk melindunginya dari potensi kerusakan elektrostatik selama pengiriman.

Selanjutnya, PCB dimasukkan ke dalam kotak karton yang kokoh dengan bahan bantalan seperti bungkus gelembung atau busa untuk memberikan perlindungan tambahan selama transportasi.

Kami juga menawarkan pilihan kemasan khusus untuk pelanggan kami, seperti kemasan yang disegel vakum atau kemasan tahan kelembaban untuk papan yang membutuhkan perlindungan ekstra.

Setelah PCB dikemas dengan aman, itu dikirim menggunakan layanan pengiriman yang dapat diandalkan dan tepercaya.untuk memastikan pengiriman produk kami secara tepat waktu dan aman kepada pelanggan kami.

Untuk pengiriman internasional, kami dengan hati-hati mengikuti semua peraturan dan persyaratan yang diperlukan untuk memastikan proses clearance bea cukai yang lancar.

Di Semiconductor PCB, kami sangat berhati-hati dalam kemasan dan pengiriman produk kami untuk menjamin bahwa mereka tiba dalam kondisi sempurna.Kami berkomitmen untuk menyediakan pelanggan kami dengan PCB berkualitas tinggi dan layanan yang luar biasa.
