rincian produk

Rumah Produk

Hdi High Density Interconnect Pcb 36 lapisan S1000-2m Bahan

Nama merek:	Ben Qiang
Nomor Model:	FR-4/Rogers
MOQ:	1pcs
harga:	custom made
Ketentuan Pembayaran:	Transfer Bank/Alipay/PayPal
Kemampuan Penyediaan:	200,000 meter persegi/tahun

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Shenzhen, Cina

Sertifikasi:

ISO/TS16949/RoHS/TS16949

Aplikasi:

PCB pengujian semikonduktor

CIRI:

Pengeboran laser, rasio aperture 24:1

Bahan:

S1000-2M

Lapisan:

36L

Ketebalan:

4.8mm±0.24mm

Diameter lubang minimumv:

Laser hole: 0.10mm; Lubang laser: 0,10mm; Mechanical hole: 0.2mm Aperture ratio: 24

Lebar/spasi minimum:

150/95um

Permukaan akhir:

Perhiasan emas 3U"

Model Dalaman:

S330V85C36

Kemasan rincian:

Pengemasan vakum bola udara

Menyediakan kemampuan:

200,000 meter persegi/tahun

Menyoroti:

Lapisan Pcb 36 Interkoneksi Densitas Tinggi
,
Hdi High Density Interconnect Pcb
,
HDI dalam PCB S1000-2m

Deskripsi Produk

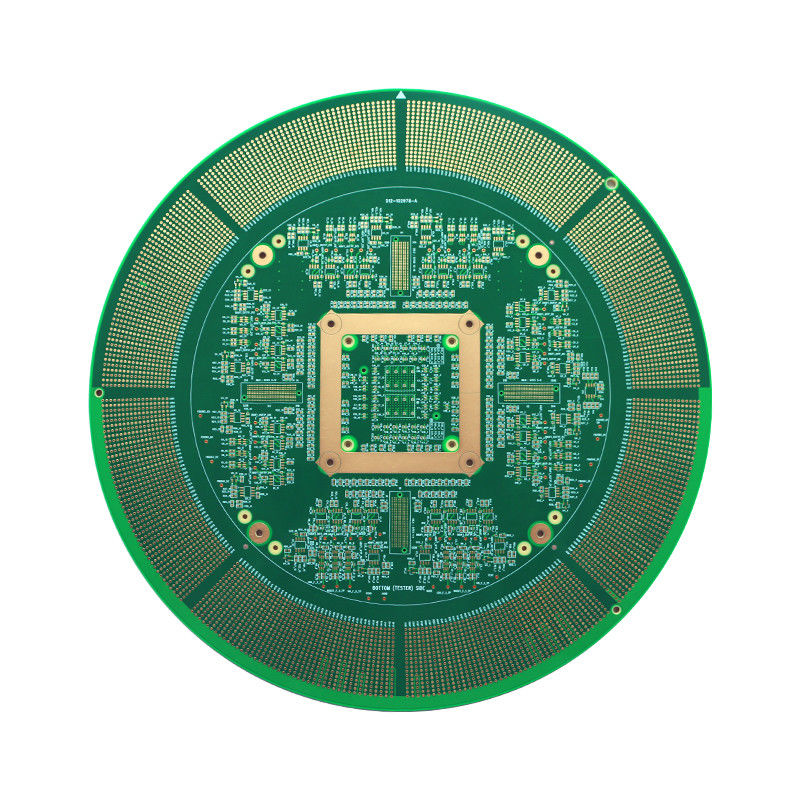

Papan uji semikonduktor versi HDI dua tingkat 36 lapisan

Proyek Kemampuan proses PCB

Jumlah lapisan 1-40 Lapisan

Min lebar garis luar/ruang 3/3mil

Ketebalan tembaga luar 280um ((8OZ)

Ketebalan tembaga bagian dalam 210um ((6OZ)

Toleransi ketebalan PCB ketebalan papan≤1,0mm; ±0,1mm+,/-0,05mm di bawah 4 lapisan
ketebalan papan >1,0 mm; ±10%

PTH Minimal Lubang mekanik 4mil, laser 3mil

Bahan FR-4, Tg tinggi, bebas halogen, PTFE, Rogers, Polyimide

HDI Tingkat 2-7

Proses Khusus
Diliburkan vias buta, slot buta, kombinasi kaku-flex,tekanan campuran, pengeboran kembali, ketahanan terkubur,kapasitas terkubur, langkah penggilingan, impedansi multi kombinasi;

Tag:
PCB Interkoneksi Kepadatan Tinggi

Papan Semikonduktor

Papan sirkuit semikonduktor
