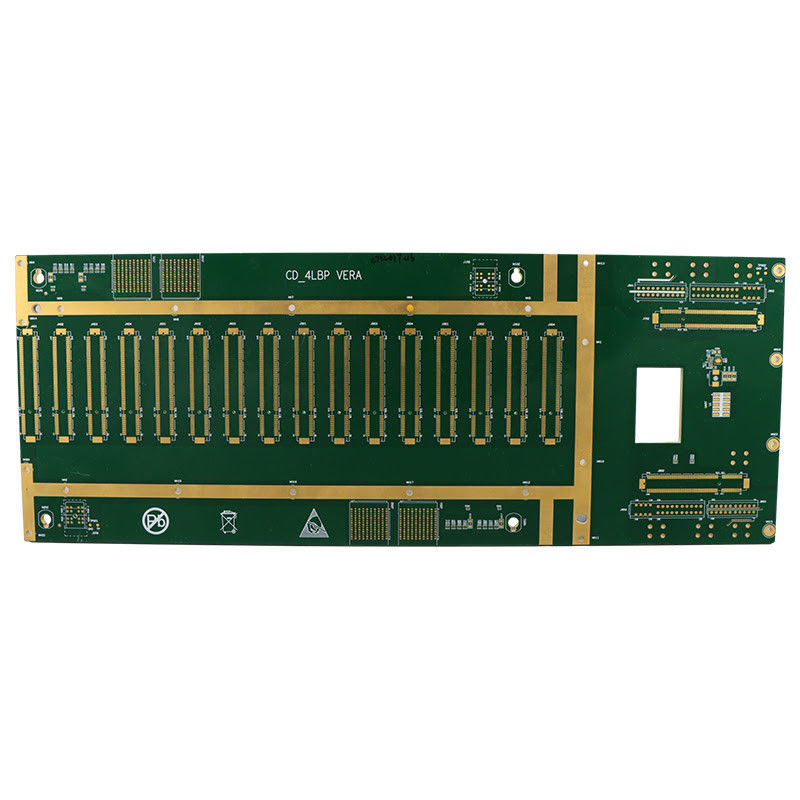

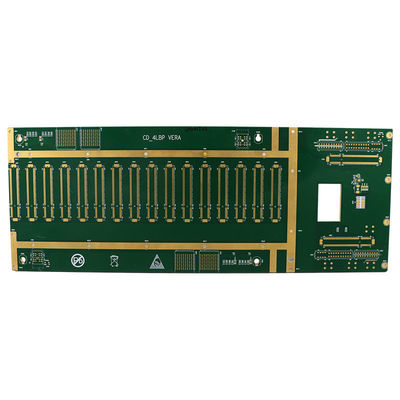

Turnkey Assembly PCB Semikonduktor Melalui Teknologi Lubang

Turnkey Assembly PCB Semikonduktor Melalui Teknologi Lubang

Nama merek: Ben Qiang
Nomor Model: FR-4/Rogers
MOQ: 1pcs
harga: custom made
Ketentuan Pembayaran: Transfer Bank/Alipay/PayPal
Kemampuan Penyediaan: 200,000 meter persegi/tahun
Informasi Rinci
Tempat asal:
Shenzhen, Cina
Sertifikasi:
ISO/TS16949/RoHS/TS16949
Waktu Pimpin:
1 Minggu
Melalui Teknologi Lubang:
Tidak.
Fitur:
FR4 TG Tinggi
Ukuran Pengeboran:
Minimal 0,0078”(0,2 mm)
Permukaan akhir:
ENIG
Ukuran Lubang Min:
0,2 mm
Penggunaan:
OEM Elektronik
Kontrol Impedansi:
Tidak.
Kemasan rincian:
Pengemasan vakum bola udara
Menyediakan kemampuan:
200,000 meter persegi/tahun
Menyoroti:

PCB Semikonduktor Melalui Lubang

,

Pemasangan Kunci Kunci PCB Semikonduktor

Deskripsi Produk

OEM Elektronik Semikonduktor PCB di Green Solder Mask dan No Through Hole Technology

Deskripsi produk:

Ringkasan Produk PCB Semikonduktor

PCB Semikonduktor, juga dikenal sebagai PCB untuk Semikonduktor, adalah jenis papan sirkuit cetak yang dirancang khusus untuk industri semikonduktor.termasuk komputer, smartphone, dan elektronik konsumen lainnya.

Penggunaan:PCB Semikonduktor terutama digunakan dalam elektronik OEM, di mana ia dimasukkan ke dalam proses produksi berbagai produk elektronik.Ini adalah komponen penting dalam pembuatan semikonduktor dan memainkan peran penting dalam memastikan kinerja dan keandalan perangkat elektronik.

Spesial:Salah satu fitur yang luar biasa dari PCB Semiconductor adalah kemampuannya untuk mendukung microvias buta.serta peningkatan kepadatan komponenMikrovia buta juga memberikan integritas sinyal yang lebih baik dan mengurangi ukuran PCB secara keseluruhan.

Fitur:PCB Semikonduktor terbuat dari FR4 High TG, bahan berkinerja tinggi yang dikenal karena sifat dielektriknya yang sangat baik dan tangen kerugian rendah.seperti yang ditemukan di industri semikonduktor.

Melalui Teknologi Lubang:Tidak seperti PCB tradisional, PCB Semikonduktor tidak menggunakan teknologi lubang. Sebaliknya, ia memanfaatkan teknologi permukaan yang canggih, yang memungkinkan desain yang lebih kecil dan lebih kompak.Hal ini juga menghasilkan waktu produksi yang lebih cepat dan biaya yang lebih rendah.

Layanan pengujian:Untuk memastikan kualitas tertinggi dan keandalan PCB Semiconductor, ia menjalani pengujian yang ketat.serta 100% pengujian untuk memastikan semua komponen berfungsi dengan baikLayanan pengujian ini sangat penting dalam menjaga integritas industri semikonduktor.

Secara keseluruhan, PCB Semikonduktor adalah komponen penting dalam produksi semikonduktor dan memainkan peran penting dalam kinerja dan keandalan perangkat elektronik.Dengan fitur khusus dan teknologi canggih, adalah pilihan utama untuk elektronik OEM yang membutuhkan PCB berkualitas tinggi dan berkinerja tinggi.



Fitur:

  • Nama produk: PCB Semikonduktor
  • Khusus: Microvias Buta
  • Lebar jejak minimal: 0,1 mm
  • Perbaikan permukaan: ENIG
  • Bahan: FR-4
  • Ukuran pengeboran: Min 0,0078 ′′ (0,2 mm)
  • Papan sirkuit cetak untuk semikonduktor
  • Papan sirkuit untuk Semikonduktor
  • PCB cetak untuk Semikonduktor
  • PCB untuk Semikonduktor


Parameter teknis:

PCB semikonduktor Papan sirkuit cetak untuk semikonduktor
Ukuran Pengeboran Min 0,0078 ′′ (0,2 mm)
Bahan FR-4
Layanan pengujian Tes Fungsi, 100% Tes
Lebar Risalah Min 0.1mm
Ukuran Lubang Min 0.2mm
Melalui Teknologi Lubang Tidak.
Layanan Pcba Layanan perakitan PCB turnkey
Spesial Mikrovias Buta
Perbaikan permukaan ENIG
Warna topeng solder Hijau


Aplikasi:

Waktu Pelaksanaan: 1 Minggu

Dengan lead time hanya 1 minggu, PCB Semikonduktor kami adalah pilihan yang bagus untuk proses manufaktur yang cepat dan sensitif waktu.Kami memahami pentingnya efisiensi dan berusaha untuk memberikan produk kami secara tepat waktu untuk memenuhi permintaan industri semikonduktor.

Warna topeng solder: Hijau

Warna topeng solder hijau dari PCB kami tidak hanya menarik secara visual, tetapi juga berfungsi sebagai lapisan pelindung untuk komponen pada papan.memastikan keandalan dan daya tahan PCB untuk pembuatan semikonduktor.

Jumlah lapisan: 12

PCB kami untuk semikonduktor dirancang dengan 12 lapisan, memberikan solusi yang kompak dan efisien untuk sirkuit kompleks perangkat semikonduktor.Hal ini memungkinkan untuk perakitan yang lebih mudah dan faktor bentuk yang lebih kecil, menghemat ruang berharga dalam proses manufaktur.

Fitur: FR4 High TG

Penggunaan bahan FR4 High TG dalam PCB kami untuk semikonduktor membedakan kami dari produsen lain.membuatnya ideal untuk aplikasi frekuensi tinggi di industri semikonduktor.

Melalui Teknologi Lubang: Tidak

PCB kami untuk semikonduktor tidak menggunakan teknologi melalui lubang, yang bisa memakan waktu dan tenaga kerja intensif.kami menggunakan teknologi permukaan-mount canggih (SMT) untuk efisiensi dan presisi yang lebih besar dalam proses manufaktur.

Aplikasi dan Skenario

PCB Semikonduktor kami dirancang khusus untuk pembuatan semikonduktor, menjadikannya komponen penting dalam industri ini.

  • Sirkuit terpadu (IC)
  • Mikroprosesor
  • Transistor
  • Dioda
  • Sel surya

PCB kami untuk semikonduktor dapat ditemukan dalam berbagai skenario, termasuk:

  • Pabrik pembuatan semikonduktor
  • Fasilitas produksi komponen elektronik
  • Laboratorium penelitian dan pengembangan
  • Produksi elektronik konsumen
  • Sistem otomatisasi industri


Pengaturan:

Layanan kustomisasi untuk PCB semikonduktor

Papan Sirkuit Cetak Semikonduktor kami (PCB) dirancang khusus untuk industri Semikonduktor, memberikan solusi berkualitas tinggi dan andal untuk sirkuit elektronik Anda.Dengan keahlian dan teknologi canggih kami, kami menawarkan berbagai layanan kustomisasi untuk memenuhi kebutuhan unik Anda.

Fitur: FR4 High TG

PCB kami terbuat dari bahan Rogers 4003c kelas atas, yang dikenal karena sifat listrik dan mekaniknya yang sangat baik.

Bahan: FR-4

Kami menggunakan bahan FR-4 untuk PCB kami, yang dikenal karena kekuatan tinggi, ketahanan panas, dan ekspansi termal yang rendah.

Layanan Pcba: Layanan perakitan PCB turnkey

Layanan perakitan PCB turnkey kami menawarkan solusi satu atap untuk semua kebutuhan PCB Anda.kami menangani setiap tahap proses dengan presisi dan efisiensiIni memungkinkan Anda untuk fokus pada bisnis inti Anda sementara kami mengurus kebutuhan PCB Anda.

Lebar jejak minimal: 0,1 mm

Kami memahami pentingnya presisi dan akurasi dalam industri Semiconductor.memastikan transmisi sinyal yang lancar dan dapat diandalkan di sirkuit Anda.

Warna topeng solder: Hijau

Warna topeng solder standar kami adalah hijau, dikenal karena kontras dan visibilitasnya yang tinggi, sehingga lebih mudah untuk mengidentifikasi dan memecahkan masalah potensial di sirkuit Anda.kami juga menawarkan pilihan untuk menyesuaikan warna sesuai dengan preferensi Anda.

Pilih kami sebagai mitra Anda untuk semua kebutuhan papan sirkuit semikonduktor kami dedikasi untuk kualitas dan kepuasan pelanggan membuat kami berbeda di industri,dan kami berusaha untuk melampaui harapan Anda dengan solusi khusus kamiHubungi kami hari ini untuk mendiskusikan persyaratan Anda dan mendapatkan penawaran untuk PCB Semiconductor khusus Anda.



Kemasan dan Pengiriman:

Pengemasan dan Pengiriman PCB Semikonduktor

PCB Semikonduktor kami dikemas dengan hati-hati untuk memastikan pengiriman aman ke pintu Anda.

  • Setiap PCB terlebih dahulu diletakkan dalam kantong anti-statis untuk melindunginya dari kerusakan potensial yang disebabkan oleh listrik statis.
  • Tas anti-statis kemudian dimasukkan ke dalam kotak karton yang kokoh, yang disegel dan diberi label dengan nama produk dan nomor pesanan.
  • Pembungkus gelembung tambahan atau bantalan busa ditambahkan ke kotak untuk perlindungan tambahan.
  • Kotak kemudian ditempatkan dalam kotak pengiriman yang lebih besar, bersama dengan barang-barang lain dalam pesanan.
  • Kotak pengiriman disegel dan diberi label dengan alamat penerima dan nomor pelacakan.
  • Untuk pesanan internasional, formulir bea cukai dan dokumentasi yang diperlukan dimasukkan.

Kami bekerja dengan operator pengiriman terpercaya untuk memastikan pengiriman produk kami tepat waktu dan aman. Setelah pesanan Anda dikirim, Anda akan menerima email konfirmasi dengan informasi pelacakan.

Untuk permintaan kemasan atau pengiriman khusus, silakan hubungi tim layanan pelanggan kami.



FAQ:

  • T: Apa itu PCB Semikonduktor?
    A: PCB semikonduktor adalah jenis papan sirkuit cetak yang digunakan dalam perangkat elektronik untuk menyediakan koneksi listrik antara sirkuit terintegrasi dan komponen elektronik.
  • T: Bahan apa yang digunakan dalam PCB Semikonduktor?
    A: PCB semikonduktor biasanya terbuat dari bahan seperti serat kaca, tembaga, dan topeng solder.
  • T: Bagaimana PCB Semikonduktor diproduksi?
    A: PCB semikonduktor diproduksi dengan menggunakan proses yang disebut fotolitografi, yang melibatkan penggunaan cahaya untuk mentransfer pola ke bahan fotosensitif.
  • T: Apa tujuan PCB Semikonduktor?
    A: PCB semikonduktor digunakan dalam perangkat elektronik untuk menyediakan platform untuk integrasi komponen elektronik, memungkinkan mereka untuk berfungsi bersama sebagai unit kohesif.
  • T: Jenis perangkat apa yang menggunakan PCB Semikonduktor?
    A: PCB semikonduktor digunakan dalam berbagai perangkat elektronik, termasuk komputer, smartphone, televisi, dan elektronik konsumen lainnya.
