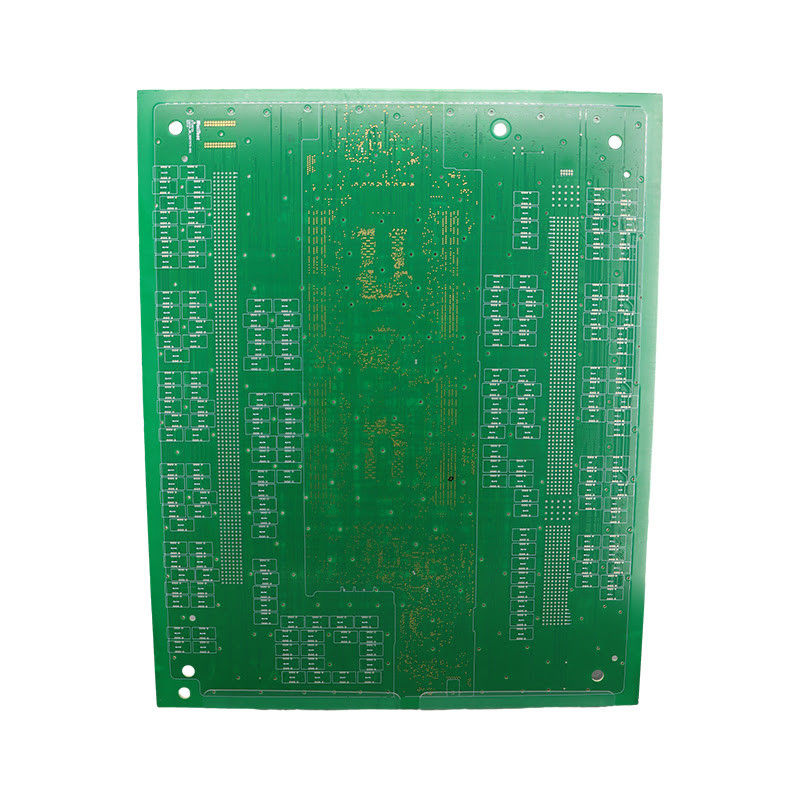

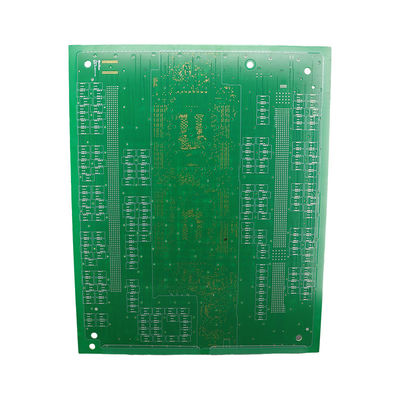

Turnkey Assembly Pcb Semiconductor Circuit Board Elektronika OEM

Turnkey Assembly Pcb Semiconductor Circuit Board Elektronika OEM

Nama merek: Ben Qiang
Nomor Model: FR-4/Rogers
MOQ: 1pcs
harga: custom made
Ketentuan Pembayaran: Transfer Bank/Alipay/PayPal
Kemampuan Penyediaan: 200,000 meter persegi/tahun
Informasi Rinci
Tempat asal:
Shenzhen, Cina
Sertifikasi:
ISO/TS16949/RoHS/TS16949
Melalui Teknologi Lubang:
Tidak.
Ukuran Lubang Min:
0,2 mm
layanan PCBA:
Layanan perakitan PCB turnkey
Permukaan akhir:
ENIG
Kontrol Impedansi:
Tidak.
Penggunaan:
OEM Elektronik
Ukuran Pengeboran:
Minimal 0,0078”(0,2 mm)
Fitur:
Rogers 4003C
Kemasan rincian:
Pengemasan vakum bola udara
Menyediakan kemampuan:
200,000 meter persegi/tahun
Menyoroti:

Papan sirkuit semikonduktor Elektronik OEM

,

Pembagian kunci Pcb Semikonduktor

,

PCB semikonduktor OEM Electronics

Deskripsi Produk

OEM Elektronika PCB Semikonduktor dengan dan Efisiensi TinggiENIGPerbaikan permukaan

Deskripsi produk:

Ringkasan Produk PCB Semikonduktor

PCB Semikonduktor adalah papan sirkuit khusus yang dirancang khusus untuk digunakan dalam semikonduktor dan perangkat elektronik.PCB ini memastikan kinerja yang handal dan efisien untuk produk semikonduktor Anda.

PCB kami diproduksi menggunakan teknik dan proses terbaru untuk memenuhi persyaratan industri semikonduktor.kami menyediakan solusi lengkap untuk semua kebutuhan papan semikonduktor Anda.

PCB kami dirancang dengan Through Hole Technology untuk memberikan koneksi yang kuat dan tahan lama antara komponen.mengurangi risiko kesalahan manusia dan memastikan hasil yang konsisten dan dapat diandalkan.

Warna topeng solder yang digunakan dalam PCB kami adalah hijau, yang tidak hanya memberikan penampilan yang bersih dan profesional tetapi juga menawarkan perlindungan yang unggul terhadap faktor lingkungan seperti kelembaban, debu,dan bahan kimia. Ini memastikan umur panjang dan daya tahan dari papan semikonduktor Anda.

PCB kami dirancang dengan ukuran lubang minimal 0,2 mm, memungkinkan presisi dan akurasi dalam penempatan komponen.Ini memastikan fungsi yang efisien dan dapat diandalkan dari produk semikonduktor Anda.

Dengan waktu pengiriman hanya 2 minggu, kami menyediakan layanan cepat dan efisien untuk memenuhi tenggat waktu proyek Anda dan meluncurkan produk semikonduktor Anda secara tepat waktu.

Layanan PCBA kami menawarkan solusi perakitan turnkey lengkap, termasuk pembuatan PCB, sumber komponen, dan perakitan.memungkinkan Anda untuk fokus pada pengembangan dan desain produk semikonduktor Anda.

Kesimpulannya, PCB Semikonduktor kami adalah pilihan sempurna untuk kebutuhan papan sirkuit semikonduktor Anda.kami memastikan kinerja berkualitas tinggi dan dapat diandalkan untuk produk semikonduktor AndaPercayalah pada kami untuk menjadi mitra Anda dalam perakitan PCB dan manufaktur untuk industri semikonduktor.



Fitur:

  • Nama produk: PCB Semikonduktor
  • Penggunaan: Elektronik OEM
  • Layanan pengujian: Tes fungsi, 100% tes
  • Waktu Pelaksanaan: 2 Minggu
  • Fitur:C
  • Lebar jejak minimal: 0,1 mm
  • Papan sirkuit untuk Semikonduktor
  • Papan untuk Semikonduktor
  • Papan sirkuit cetak semikonduktor


Parameter teknis:

PCB semikonduktor Papan sirkuit cetak semikonduktor
Perbaikan permukaan ENIG
Layanan Pcba Layanan perakitan PCB turnkey
Ukuran Pengeboran Min 0,0078 ′′ (0,2 mm)
Bahan FR-4
Ukuran Lubang Min 0.2mm
Jumlah Layer 12
Melalui Teknologi Lubang Tidak.
Warna topeng solder Hijau
Fitur Khusus Mikrovias Buta
Fitur Rogers 4003c


Aplikasi:

PCB Semikonduktor - Solusi yang Sempurna untuk Aplikasi Semikonduktor Anda

Jika Anda membutuhkan papan sirkuit cetak yang dapat diandalkan dan efisien untuk perangkat semikonduktor Anda, carilah PCB Semikonduktor.Teknologi canggih dan keahlian kami di lapangan membuat kami pilihan untuk semua kebutuhan papan semikonduktor Anda.

Deskripsi Produk

PCB semikonduktor dirancang khusus untuk digunakan dalam aplikasi semikonduktor.Ini adalah jenis papan sirkuit yang memungkinkan untuk interkoneksi komponen elektronik yang digunakan dalam perangkat semikonduktorPCB kami terbuat dari bahan berkualitas tinggi dan proses manufaktur canggih untuk memastikan kinerja dan daya tahan yang optimal.

Melalui Teknologi Lubang - Tidak Ada Lagi Kerumitan

PCB semikonduktor tidak menggunakan teknologi melalui lubang, yang melibatkan pengeboran lubang ke papan untuk penempatan komponen.Hal ini menghilangkan kebutuhan untuk pengelasan manual dan mengurangi risiko kerusakan komponen semikonduktor yang halusDengan teknologi pemasangan permukaan kami, Anda bisa mengucapkan selamat tinggal pada kerumitan melalui teknologi lubang.

Perbaikan permukaan -ENIGuntuk Perlindungan Superior

PCB kami datang dengan permukaan akhir dariENIG,yang memberikan perlindungan yang unggul terhadap korosi dan oksidasi. ini memastikan umur panjang dan keandalan papan semikonduktor Anda, bahkan di lingkungan yang keras.

Waktu Pelaksanaan - Dapatkan PCB Anda Hanya dalam 2 Minggu

Di Semiconductor PCB, kami memahami pentingnya waktu dalam industri semikonduktor. itulah sebabnya kami menawarkan waktu pengiriman hanya 2 minggu untuk PCB kami, sehingga Anda dapat mendapatkan produk Anda ke pasar lebih cepat.

Fitur - Rogers 4003c untuk Aplikasi Frekuensi Tinggi

PCB semikonduktor dilengkapi dengan fitur Rogers 4003c, bahan laminasi frekuensi tinggi yang memungkinkan transmisi sinyal yang efisien dan mengurangi interferensi.Ini membuat PCB kami ideal untuk aplikasi frekuensi tinggi, seperti sistem komunikasi nirkabel dan radar.

Lebar jejak minimal - Keakuratan dijamin

PCB kami datang dengan lebar jejak minimal 0,1 mm, memastikan presisi dan akurasi dalam perutean sinyal.Ini membuat PCB kami cocok untuk bahkan yang paling rumit dan halus perangkat semikonduktor.

Skenario Aplikasi

PCB semikonduktor sangat cocok untuk berbagai aplikasi semikonduktor, termasuk:

  • Sirkuit terpadu (IC)
  • Mikroprosesor
  • Chip memori
  • Transistor
  • Sensor
  • Dan lebih!
Kesimpulan

Dengan PCB Semiconductor, Anda dapat yakin bahwa Anda mendapatkan papan sirkuit berkualitas tinggi, andal, dan efisien untuk semua kebutuhan semikonduktor Anda.dan waktu pengiriman cepat membuat kita pilihan utama untuk PCB semikonduktorHubungi kami hari ini untuk mempelajari lebih lanjut!



Pengaturan:

Layanan PCB Semikonduktor Disesuaikan

PCB semikonduktor, juga dikenal sebagai Printed Circuit Board untuk Semikonduktor atau Printed Circuit Board untuk Aplikasi Semikonduktor, adalah komponen penting dalam produksi perangkat semikonduktor.Untuk memastikan kualitas tertinggi dan efisiensi dalam produksi semikonduktor Anda, kami menawarkan layanan khusus yang komprehensif untuk PCB Semikonduktor kami.

Layanan perakitan PCB turnkey kami menyediakan solusi satu atap untuk semua kebutuhan PCB Anda. Dari desain hingga produksi, kami menangani semuanya dengan presisi dan keahlian.Peralatan canggih kami dan teknisi berpengalaman memastikan bahwa PCB Anda memenuhi standar tertinggi.

Kami memahami pentingnya akurasi dan ketepatan dalam produksi semikonduktor.memastikan daya tahan dan keandalan dalam proses produksi Anda.

Selain itu, kami menawarkan Function Test dan 100% Test sebagai bagian dari Layanan Pengujian kami untuk memastikan fungsi dan kinerja PCB Semikonduktor Anda.Proses pengujian yang ketat ini menjamin bahwa PCB Anda memenuhi semua spesifikasi dan persyaratan.

Dengan layanan yang disesuaikan, Anda juga dapat menikmati manfaat dari Teknologi No Through Hole, yang memungkinkan desain PCB yang lebih kompak dan efisien.1mm memastikan sirkuit yang tepat dan rumit untuk perangkat semikonduktor Anda.

Percayalah kepada kami untuk menyediakan solusi berkualitas terbaik dan disesuaikan untuk kebutuhan PCB Semikonduktor Anda.Hubungi kami sekarang untuk mempelajari lebih lanjut tentang layanan khusus kami dan bagaimana kami dapat membantu Anda mencapai tujuan produksi Anda.



Kemasan dan Pengiriman:

Pengemasan dan Pengiriman PCB Semikonduktor

Di Semiconductor PCB, kami memahami pentingnya kemasan dan pengiriman yang tepat untuk memastikan pengiriman produk kami dengan aman kepada pelanggan kami.Itulah sebabnya kami memiliki proses yang mapan untuk dengan hati-hati kemasan dan pengiriman PCB kami.

Proses Pengemasan

Proses kemasan kami dimulai dengan memilih bahan kemasan yang tepat. Kami menggunakan kantong anti-statis berkualitas tinggi untuk melindungi komponen halus PCB kami dari setiap pelepasan elektrostatik.Tas-tas ini kemudian dimasukkan ke dalam kotak karton yang kokoh dengan sisipan busa untuk memberikan bantalan ekstra dan perlindungan selama pengiriman.

Untuk pesanan yang lebih besar, kami juga menggunakan palet dan bungkus mengecil untuk mengamankan kotak-kotak dan mencegah pergeseran atau kerusakan selama transportasi.

Pilihan Pengiriman

Kami menawarkan berbagai pilihan pengiriman untuk memenuhi kebutuhan pelanggan kami, termasuk pengiriman darat standar, pengiriman ekspres, dan pengiriman internasional.Kemitraan kami dengan perusahaan pengiriman yang dapat diandalkan memastikan bahwa produk kami dikirim tepat waktu dan dalam kondisi yang sangat baik.

Pelanggan juga dapat memilih untuk menggunakan rekening pengiriman mereka sendiri untuk kenyamanan dan efisiensi biaya tambahan.

Pelabelan dan Dokumentasi Pengiriman

Setiap paket diberi label dengan hati-hati dengan informasi yang diperlukan, termasuk alamat pelanggan, nomor pesanan, dan nomor pelacakan.seperti daftar kemasan dan faktur, untuk memastikan proses pengiriman yang lancar.

Tim kami juga mengambil tindakan ekstra untuk mematuhi setiap persyaratan label atau dokumentasi khusus untuk pengiriman internasional.

Di Semiconductor PCB, kami bangga dengan proses kemasan dan pengiriman yang efisien dan dapat diandalkan.Kami berkomitmen untuk memberikan produk berkualitas tinggi kami kepada pelanggan kami secara tepat waktu dan aman.



FAQ:

  • T: Apa suhu operasi maksimum PCB Semikonduktor?
  • A: Suhu operasi maksimum PCB Semikonduktor adalah 130°C.
  • T: Apa bahan yang digunakan untuk dasar PCB Semikonduktor?
  • A: Dasar PCB Semikonduktor terbuat dari bahan FR-4.
  • T: Apa lebar jejak minimum PCB Semikonduktor?
  • A: Lebar jejak minimum PCB Semikonduktor adalah 4 mil.
  • T: Berapa banyak lapisan yang dimiliki PCB Semikonduktor?
  • A: PCB semikonduktor memiliki 2 sampai 40 lapisan.
