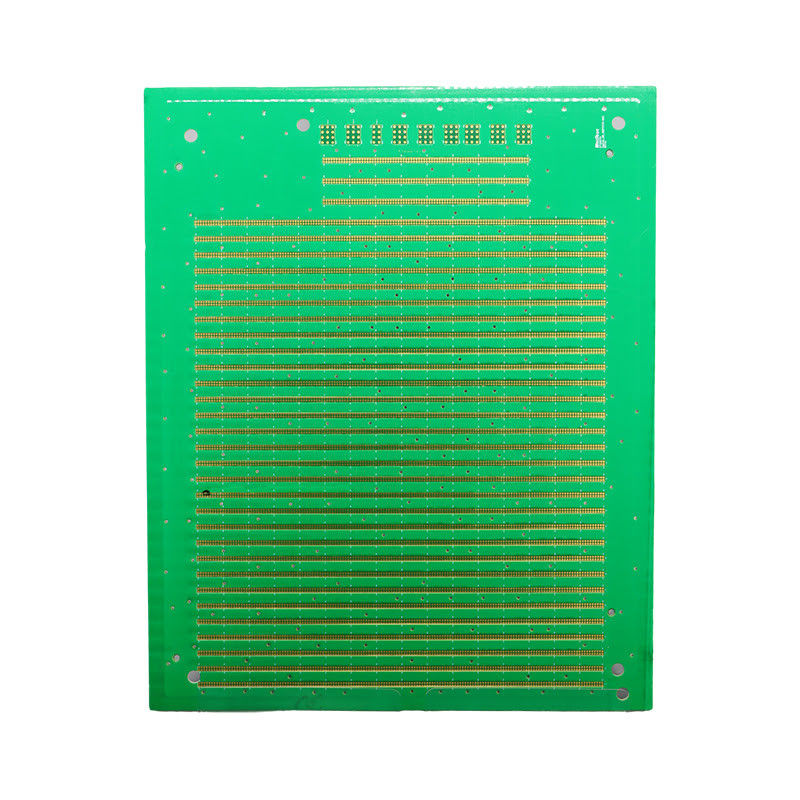

ENIG Semiconductor PCB 14 Lapisan Turn Key Assembly Rogers 4003c

Deskripsi produk:

PCB Semikonduktor adalah papan sirkuit cetak yang dirancang khusus untuk digunakan dalam industri semikonduktor.Ini adalah komponen penting dalam produksi perangkat elektronik dan memainkan peran penting dalam memastikan fungsi dan kinerja mereka.
PCB Semikonduktor kami diproduksi dengan teknologi top-of-the-line dan memenuhi standar industri tertinggi.Hal ini dirancang untuk memberikan kinerja yang handal dan efisien dalam aplikasi semikonduktor yang paling menuntut.

• Ukuran pengeboran:PCB kami memiliki ukuran pengeboran minimum 0,0078 ′′ (0,2 mm), memberikan penempatan komponen yang tepat dan akurat.
• Fitur:Kami menggunakan bahan Rogers 4003c dalam produksi PCB Semikonduktor kami, yang menawarkan sifat listrik dan mekanik yang unggul, membuatnya ideal untuk aplikasi frekuensi tinggi dan kecepatan tinggi.
• Melalui Teknologi Lubang:PCB kami tidak menggunakan teknologi melalui lubang, menghilangkan kebutuhan untuk pengeboran dan mengurangi risiko pemotongan listrik dan kegagalan mekanis.
• Layanan PCBA:Kami menawarkan layanan perakitan PCB turnkey, menyediakan solusi satu atap untuk semua kebutuhan PCB Anda. tim ahli kami akan menangani seluruh proses, dari desain hingga perakitan,memastikan proses produksi yang lancar dan efisien.
• Jumlah lapisan:PCB Semiconductor kami memiliki jumlah lapisan 14, memberikan desain yang kompak dan ringan sambil mempertahankan fungsi dan kinerja yang diperlukan.

Secara keseluruhan, Printed Circuit Board kami untuk Semiconductor adalah pilihan berkualitas tinggi dan dapat diandalkan untuk semua kebutuhan papan sirkuit semikonduktor Anda.Kami berkomitmen untuk menyediakan produk dan layanan terbaik kepada pelanggan kami dan memastikan kepuasan mereka.
Pilih PCB Semikonduktor kami untuk proyek Anda berikutnya dan rasakan perbedaan dalam kinerja dan kualitas!

Fitur:

• Nama produk: PCB Semikonduktor
• Jumlah lapisan: 14
• Penggunaan: Elektronik OEM
• Ukuran Lubang Min: 0,2mm
• Layanan Pcba: Layanan perakitan PCB turnkey
• Lebar jejak minimal: 0,1 mm
• Papan sirkuit semikonduktor
• PCB Untuk Semikonduktor
• Papan sirkuit cetak semikonduktor
• 2 Lapisan PCB
• Elektronik OEM
• Perhimpunan Kunci
• 0.2mm Ukuran Lubang Minimal
• 0.1mm Lebar Risalah Minimal

Parameter teknis:

Aplikasi:

PCB semikonduktor, juga dikenal sebagai Semikonduktor Printed Circuit Board, adalah jenis PCB yang dirancang khusus untuk pembuatan dan perakitan perangkat semikonduktor.Sebagai produsen papan sirkuit cetak semikonduktor terkemuka, kami bangga menawarkan solusi berkualitas tinggi dan dapat diandalkan untuk semua kebutuhan elektronik OEM Anda.

• Ukuran Lubang Min:0.2mm
• Waktu pengiriman:2 minggu
• Permukaan akhir: ENIG
• Penggunaan:Elektronik OEM
• Melalui Teknologi Lubang:Tidak.

PCB semikonduktor banyak digunakan dalam berbagai aplikasi, termasuk tetapi tidak terbatas pada:

• Produksi Semikonduktor:PCB kami sangat penting untuk produksi semikonduktor, menyediakan koneksi listrik yang diperlukan dan dukungan untuk perangkat halus ini.
• Elektronik Konsumen:PCB kami umumnya digunakan dalam elektronik konsumen seperti smartphone, laptop, dan tablet, memastikan kinerja yang efisien dan dapat diandalkan.
• Perangkat medis:Dalam industri medis, presisi dan keandalan sangat penting. PCB Semikonduktor kami dirancang untuk memenuhi standar yang ketat dari perangkat medis,Memastikan akurasi dan keselamatan dari perangkat penyelamat ini.

PCB Semikonduktor kami dirancang dengan fitur berikut untuk memenuhi kebutuhan khusus elektronik OEM:

• Bahan Berkualitas Tinggi:Kami hanya menggunakan bahan terbaik untuk memproduksi PCB kami, memastikan daya tahan dan keandalan untuk penggunaan jangka panjang.
• Teknologi canggih:Proses produksi canggih dan teknologi canggih kami memastikan presisi tinggi dan akurasi dalam pembuatan PCB kami.
• Desain Disesuaikan:Kami memahami bahwa setiap proyek elektronik OEM memiliki persyaratan yang unik. Itulah sebabnya kami menawarkan pilihan desain yang dapat disesuaikan untuk memenuhi kebutuhan spesifik Anda.
• Kontrol Kualitas yang ketat:PCB kami menjalani pemeriksaan kontrol kualitas yang ketat di setiap tahap produksi untuk memastikan bahwa pelanggan kami hanya menerima produk terbaik.

Dengan waktu pengiriman cepat kami 2 minggu, Anda dapat mengandalkan kami untuk mengirimkan PCB Semiconductor Anda secara tepat waktu.Tim ahli kami berdedikasi untuk memberikan layanan pelanggan yang sangat baik dan dukungan teknis untuk memastikan kepuasan Anda sepenuhnyaHubungi kami hari ini untuk mendiskusikan proyek elektronik OEM Anda dan bagaimana PCB Semikonduktor kami dapat memenuhi kebutuhan Anda.

Pengaturan:

• Warna topeng solder: Hijau
• Perbaikan permukaan: ENIG
• Waktu Pelaksanaan: 2 Minggu
• Penggunaan: Elektronik OEM
• Ukuran Lubang Min: 0,2mm

PCB kami dirancang dan diproduksi untuk memenuhi kebutuhan khusus industri semikonduktor,memastikan kualitas dan keandalan yang tinggi.
Layanan kustomisasi kami memungkinkan Anda untuk memilih warna topeng solder, permukaan akhir, lead time, dan spesifikasi lainnya yang paling sesuai dengan kebutuhan Anda.Kami memahami pentingnya pengiriman tepat waktu dalam industri semikonduktor dan berusaha untuk memberikan waktu pengiriman hanya 2 minggu untuk PCB yang disesuaikan.
PCB kami dirancang untuk elektronik OEM, memberikan integrasi mulus ke dalam produk semikonduktor Anda.PCB kami cocok untuk bahkan yang paling rumit dan canggih aplikasi semikonduktor.
Pilih layanan kustomisasi kami untuk kebutuhan papan sirkuit cetak semikonduktor Anda dan mengalami kombinasi sempurna keandalan, kualitas, dan fleksibilitas.

Kemasan dan Pengiriman:

PCB semikonduktor dikemas dengan hati-hati dan dikirim untuk memastikan pengiriman yang aman kepada pelanggan kami.
Setiap PCB pertama-tama ditempatkan dalam kantong anti-statis untuk mencegah setiap pelepasan elektrostatik.Tas kemudian dimasukkan ke dalam kotak karton yang kokoh dengan bahan bantalan yang tepat untuk memberikan bantalan dan menyerap kejut selama transportasi.
Untuk pengiriman internasional, kami juga menambahkan lapisan perlindungan tambahan dengan menempatkan PCB dalam peti kayu atau palet untuk menahan penanganan kasar selama bea cukai dan transportasi.
Mitra pengiriman kami dipilih dengan hati-hati untuk keandalan dan efisiensi dalam pengiriman paket.Kami menawarkan berbagai pilihan pengiriman berdasarkan preferensi pelanggan dan urgensi pengiriman.
Semua paket kami dikirim dengan label yang tepat dan dokumentasi untuk mudah identifikasi dan bea cukai.
Dengan kemasan yang efisien dan pengiriman yang dapat diandalkan, Anda dapat mempercayai kami untuk mengirimkan PCB Semiconductor Anda dengan aman dan tepat waktu.
