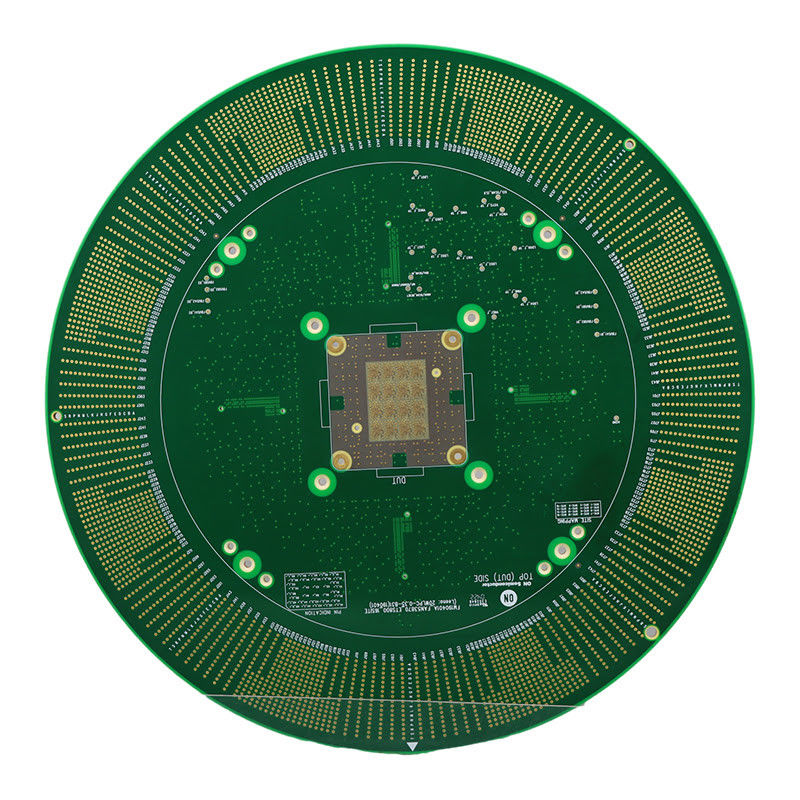

Turnkey Assembly Semikonduktor PCB Printed Circuit Board Masker Solder Hijau

Turnkey Assembly Semikonduktor PCB Printed Circuit Board Masker Solder Hijau

Nama merek: Ben Qiang
Nomor Model: FR-4/Rogers
MOQ: 1pcs
harga: custom made
Ketentuan Pembayaran: Transfer Bank/Alipay/PayPal
Kemampuan Penyediaan: 200,000 meter persegi/tahun
Informasi Rinci
Tempat asal:
Shenzhen, Cina
Sertifikasi:
ISO/TS16949/RoHS/TS16949
Penggunaan:
OEM Elektronik
Spesial:
Mikrovias Buta
Jumlah Lapisan:
36
Permukaan akhir:
Pelapisan emas 30U"
Bahan:
FR-4
Ukuran Lubang Min:
0,2 mm
layanan PCBA:
Layanan perakitan PCB turnkey
Warna topeng solder:
Hijau
Kemasan rincian:
Pengemasan vakum bola udara
Menyediakan kemampuan:
200,000 meter persegi/tahun
Menyoroti:

Pemasangan Kunci Kunci PCB Semikonduktor

,

Semikonduktor PCB Green Solder Mask

,

Topeng Solder Hijau Papan Sirkuit Cetak

Deskripsi Produk

Turnkey Assembly PCB Service Printed Circuit Board Untuk Semikonduktor Hijau Solder Mask Warna

Deskripsi produk:

Ringkasan Produk: PCB Semikonduktor

PCB Semikonduktor, juga dikenal sebagai Printed Circuit Board untuk Semikonduktor atau PCB untuk Semikonduktor,adalah jenis khusus papan sirkuit yang dirancang khusus untuk perangkat elektronik yang menggunakan semikonduktorIni adalah komponen penting dalam proses manufaktur perangkat ini, karena menyediakan platform yang stabil dan dapat diandalkan untuk komponen semikonduktor yang akan dipasang.

Fitur Khusus: Mikrovias Buta

Salah satu fitur utama dari PCB Semiconductor adalah inklusi Blind Microvias.memungkinkan desain yang lebih kompak dan efisienFitur ini sangat penting dalam perangkat semikonduktor di mana ruang terbatas, karena memungkinkan kepadatan komponen yang lebih tinggi untuk ditempatkan di papan.

Jumlah lapisan: 36

PCB Semikonduktor memiliki jumlah lapisan 36, yang mengacu pada jumlah lapisan tembaga di papan.Hal ini membuatnya ideal untuk perangkat elektronik yang lebih sederhana yang tidak memerlukan banyak lapisan untuk sirkuit mereka.

Layanan pengujian: Tes fungsi, 100% tes

Untuk memastikan kualitas dan fungsionalitas PCB Semikonduktor tertinggi, kami menawarkan pengujian fungsi dan layanan pengujian 100%.Ini berarti bahwa setiap papan diuji secara menyeluruh untuk fungsi yang dimaksudkan, serta untuk setiap potensi cacat atau cacat, sebelum dikirimkan kepada pelanggan.

Penggunaan: Elektronik OEM

PCB Semikonduktor terutama digunakan dalam elektronik Original Equipment Manufacturer (OEM), di mana ia berfungsi sebagai platform utama untuk komponen semikonduktor.Hal ini umumnya ditemukan dalam berbagai perangkat elektronik seperti smartphone, komputer, dan elektronik konsumen lainnya.

Lebar jejak minimal: 0,1 mm

Lebar jejak minimum PCB Semiconductor adalah 0,1 mm, yang mengacu pada lebar jejak tembaga yang menghubungkan komponen yang berbeda pada papan.Ini memungkinkan desain yang lebih tepat dan kompak, membuatnya cocok untuk perangkat elektronik yang lebih kecil dan lebih rumit.



Fitur:

  • Nama produk: PCB Semikonduktor
  • Warna topeng solder: Hijau
  • Perbaikan permukaan: Plating emas
  • Penggunaan: Elektronik OEM
  • Ukuran pengeboran: Min 0,0078 ′′ (0,2 mm)
  • Ukuran Lubang Min: 0,2mm
  • Papan sirkuit untuk Semikonduktor
  • Papan untuk Semikonduktor
  • Papan sirkuit untuk pembuatan semikonduktor


Parameter teknis:

Papan sirkuit cetak untuk semikonduktor
Warna topeng solder Hijau
Ukuran Lubang Min 0.2mm
Bahan FR-4
Melalui Teknologi Lubang Tidak.
Waktu Pelaksanaan 2 minggu
Perbaikan permukaan Perhiasan emas
Layanan Pcba Layanan perakitan PCB turnkey
Fitur Tinggi TG
Layanan pengujian Tes Fungsi, 100% Tes
Pengendalian impedansi Tidak.
Papan sirkuit cetak untuk semikonduktor


Aplikasi:

PCB Semikonduktor - Solusi Sempurna untuk Industri Semikonduktor

Pengantar

PCB semikonduktor, juga dikenal sebagai PCB untuk Semikonduktor, adalah jenis papan sirkuit cetak yang dirancang khusus untuk industri semikonduktor.Hal ini digunakan dalam berbagai aplikasi yang berkaitan dengan produksi, pengujian, dan operasi peralatan semikonduktor.

PCB untuk industri Semikonduktor dibuat dengan presisi dan kualitas tinggi untuk memenuhi kebutuhan yang menuntut dari proses manufaktur semikonduktor.Ini adalah komponen penting dalam produksi semikonduktor dan memainkan peran penting dalam memastikan efisiensi dan keandalan peralatan semikonduktor.

Fitur Produk
  • Ukuran pengeboran:Min 0,0078 ′′ (0,2 mm)- Ukuran pengeboran PCB Semiconductor sangat tepat, memungkinkan untuk menciptakan lubang kecil dan microvias untuk penempatan komponen elektronik.
  • Spesial:Mikrovias Buta- Fitur ini memungkinkan pembuatan microvias yang hanya terlihat di satu sisi PCB, membuatnya ideal untuk desain peralatan semikonduktor yang kompleks dan kompak.
  • Layanan pengujian:Tes Fungsi, 100% Tes- PCB untuk Semiconductor menjalani pengujian yang ketat untuk memastikan fungsionalitas dan keandalan dalam proses produksi semikonduktor.
  • Jumlah lapisan:36- Dengan 36 lapisan, PCB ini menyediakan solusi yang kompak dan efisien untuk kabel yang kompleks dan penempatan komponen elektronik yang diperlukan dalam peralatan semikonduktor.
  • Bahan:FR-4- Bahan tahan api berkualitas tinggi ini banyak digunakan dalam industri semikonduktor karena sifat listrik dan mekaniknya yang sangat baik.
Aplikasi dan Skenario

PCB Semikonduktor banyak digunakan dalam berbagai aplikasi dan skenario di industri semikonduktor.

  • Produksi Semikonduktor- PCB untuk Semiconductor adalah komponen penting dalam produksi semikonduktor..
  • Pengujian Semikonduktor- Karena PCB adalah bagian penting dari peralatan semikonduktor, ia juga menjalani pengujian untuk memastikan fungsionalitas dan keandalan.memberikan hasil yang akurat dan stabil.
  • Operasi Peralatan Semikonduktor- PCB untuk Semiconductor adalah bagian integral dari operasi peralatan semikonduktor.Ini menyediakan koneksi listrik yang diperlukan dan mendukung fungsi komponen elektronik dalam peralatan.
  • Pemeliharaan Peralatan Semikonduktor- PCB untuk Semiconductor juga digunakan dalam pemeliharaan dan perbaikan peralatan semikonduktor secara teratur.
Kesimpulan

PCB Semikonduktor adalah produk penting untuk industri semikonduktor, memberikan solusi yang andal dan efisien untuk produksi, pengujian, dan pengoperasian peralatan semikonduktor.Dengan presisi tinggi, kualitas, dan fitur khusus seperti microvias buta, itu adalah solusi yang sempurna untuk setiap aplikasi semikonduktor atau skenario.Pilih PCB Semikonduktor untuk peralatan semikonduktor Anda dan pengalaman kinerja yang tak tertandingi dan keandalan.



Pengaturan:

Layanan kustomisasi PCB semikonduktor

Produk: Papan sirkuit semikonduktor

Kontrol impedansi: Tidak

Jumlah lapisan: 36

Ukuran pengeboran: Min 0,0078 ′′ (0,2 mm)

Melalui Teknologi Lubang: Tidak

Ukuran Lubang Min: 0,2mm

Sesuaikan papan sirkuit Anda untuk Semikonduktor

Di Semiconductor PCB, kami memahami kebutuhan unik perangkat semikonduktor dan menawarkan solusi khusus untuk kebutuhan papan sirkuit Anda.

  • Jumlah Lapisan: Papan kami dirancang dengan 36 lapisan untuk memenuhi persyaratan khusus perangkat semikonduktor.
  • Ukuran Pengeboran: Dengan ukuran pengeboran minimal 0,0078 ′′ (0,2 mm), papan kami memberikan penempatan komponen yang tepat dan akurat.
  • Melalui Teknologi Lubang: Papan kami tidak menggunakan teknologi lubang, memastikan desain yang kompak dan efisien untuk perangkat semikonduktor Anda.
  • Ukuran Lubang Min: Kami menawarkan ukuran lubang minimal 0,2 mm, menyediakan ruang yang diperlukan untuk komponen yang lebih kecil dalam perangkat semikonduktor Anda.

Pilih PCB Semiconductor untuk papan sirkuit yang disesuaikan yang memenuhi kebutuhan unik perangkat semikonduktor Anda. Hubungi kami hari ini untuk mempelajari lebih lanjut tentang layanan kustomisasi kami.



Kemasan dan Pengiriman:

Pengemasan dan Pengiriman PCB Semikonduktor

Terima kasih telah memilih produk PCB Semikonduktor kami. Untuk memastikan pengiriman aman pesanan Anda, kami telah dengan hati-hati merancang proses kemasan dan pengiriman kami.

Kemasan

PCB Semikonduktor kami dibungkus secara individual dalam kantong anti-statis untuk mencegah kerusakan dari listrik statis.Mereka kemudian dimasukkan ke dalam kotak karton yang kokoh dengan bantalan busa untuk memberikan perlindungan ekstra selama pengiriman.

Selain itu, kami menggunakan bungkus gelembung untuk mengamankan kotak dan mencegah pergerakan selama transportasi.

Pengangkutan

Kami menawarkan pengiriman di seluruh dunia untuk PCB Semikonduktor kami. Metode pengiriman kami yang disukai adalah melalui layanan kurir terkemuka seperti DHL, FedEx, atau UPS.Hal ini memungkinkan pengiriman cepat dan dapat diandalkan pesanan Anda.

Untuk pesanan internasional, kami dengan hati-hati mengisi semua formulir bea cukai dan deklarasi yang diperlukan untuk memastikan clearance bea cukai yang lancar.Ini dapat mencakup memberikan informasi tentang nilai dan isi paket.

Setelah pesanan Anda dikirim, Anda akan menerima nomor pelacakan melalui email sehingga Anda dapat dengan mudah melacak status pengiriman Anda.

Harap dicatat bahwa setiap pajak atau bea tambahan yang dikenakan oleh negara tujuan adalah tanggung jawab pelanggan.

Kesimpulan

Dengan kemasan yang aman dan metode pengiriman yang dapat diandalkan, Anda dapat yakin bahwa PCB Semiconductor Anda akan tiba dengan aman dan dalam kondisi sempurna.Tolong jangan ragu untuk menghubungi kami.
