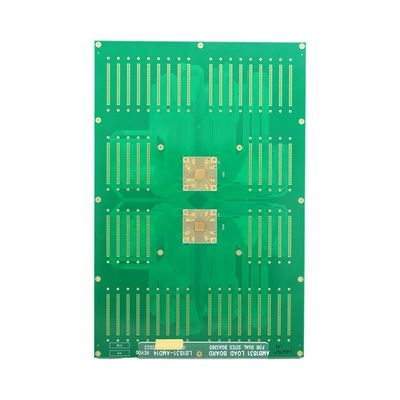

Blind Microvias Semiconductor PCB Green Pcb Board Dengan Ukuran Lubang Min 0.2mm

Deskripsi produk:

Selamat datang di ulasan produk PCB Semiconductor kami PCB kami dirancang khusus untuk industri semikonduktor, menyediakan papan yang andal dan berkualitas tinggi untuk semua kebutuhan semikonduktor Anda.

PCB Semikonduktor kami dibangun menggunakan bahan FR-4, membuatnya tahan lama dan mampu menahan suhu tinggi dan pemrosesan yang kompleks yang diperlukan untuk produksi semikonduktor.Dengan jumlah lapisan 12, papan kami menawarkan solusi yang kompak dan efisien untuk kebutuhan semikonduktor Anda.

PCB kami menjalani pengujian yang ketat untuk memastikan fungsionalitas dan keandalan mereka.Kami menawarkan kedua Tes Fungsi dan 100% Layanan Tes untuk memastikan bahwa setiap papan memenuhi standar tinggi kami dan memenuhi persyaratan khusus dari industri semikonduktor.

• Dirancang khusus untuk industri semikonduktor
• Dibangun menggunakan bahan FR-4 untuk daya tahan
• Kompak dan efisien dengan jumlah lapisan 12
• Melakukan Tes Fungsi dan 100% Tes Keandalan
• Min Lubang Ukuran 0,2mm untuk produksi yang tepat dan akurat
• Perbaikan permukaan plating emas untuk peningkatan konduktivitas dan soldering

• PCB berkualitas tinggi dan andal untuk produksi semikonduktor
• Desain yang efisien dan kompak untuk solusi hemat ruang dan hemat biaya
• Produksi yang tepat dan akurat dengan ukuran lubang Min 0,2mm
• Konduktivitas yang ditingkatkan dan solderable dengan Surface Finish dariPerhiasan emas
• Menghemat waktu dan sumber daya dengan kami Tes Fungsi dan 100% Layanan Tes

PCB Semikonduktor kami adalah pilihan ideal untuk kebutuhan produksi semikonduktor Anda.kami menyediakan papan yang dapat diandalkan dan efisien yang memenuhi persyaratan yang menuntut dari industri semikonduktorPercayalah pada kami untuk semua kebutuhan PCB Anda. Hubungi kami hari ini untuk mempelajari lebih lanjut.

Fitur:

• Nama produk: PCB Semikonduktor
• Ukuran pengeboran: Min 0,0078 ′′ (0,2 mm)
• Permukaan akhir:Perhiasan emas
• Layanan Pcba: Layanan perakitan PCB turnkey
• Warna topeng solder: Hijau
• Khusus: Microvias Buta
• Papan sirkuit cetak semikonduktor
• Papan sirkuit cetak untuk semikonduktor
• Papan sirkuit semikonduktor

Parameter teknis:

Aplikasi:

PCB semikonduktor adalah jenis papan sirkuit cetak yang dirancang khusus untuk industri semikonduktor.Ini digunakan untuk menghubungkan berbagai komponen elektronik bersama-sama untuk membentuk sirkuit fungsional untuk perangkat elektronikDengan teknologi canggih dan kualitas unggul, PCB Semiconductor telah menjadi bagian penting dari proses manufaktur untuk berbagai produk elektronik.

• Ukuran pengeboran:Ukuran pengeboran minimum untuk PCB Semikonduktor adalah 0,0078 ‰ (0,2 mm), yang memungkinkan pengeboran yang tepat dan akurat untuk komponen elektronik yang lebih kecil.
• Layanan Pcba:Kami menyediakan layanan perakitan PCB turnkey untuk pelanggan kami, yang mencakup desain PCB, manufaktur, dan perakitan.dan memastikan kualitas produk akhir.
• Penggunaan:PCB semikonduktor banyak digunakan dalam industri elektronik OEM. Ini adalah komponen penting untuk perangkat elektronik seperti smartphone, komputer, dan produk elektronik lainnya.
• Jumlah lapisan:PCB Semikonduktor kami memiliki jumlah lapisan 12, yang cocok untuk sebagian besar perangkat elektronik dan menyediakan koneksi sirkuit yang efisien.
• Bahan:Bahan yang digunakan untuk PCB Semikonduktor kami adalah FR-4,jenis bahan serat kaca tahan api yang banyak digunakan di industri elektronik karena isolasi listrik dan sifat mekaniknya yang baik.

PCB semikonduktor digunakan dalam berbagai skenario aplikasi, termasuk:

1. Pembuatan Perangkat Semikonduktor:PCB semikonduktor adalah komponen penting dalam produksi perangkat semikonduktor, seperti mikroprosesor, chip memori, dan sirkuit terintegrasi.Ini menyediakan platform yang stabil dan dapat diandalkan untuk penempatan yang tepat dan koneksi komponen elektronik.
2. Penelitian dan Pengembangan:PCB Semikonduktor kami juga banyak digunakan di laboratorium penelitian dan pengembangan untuk pengujian dan prototipe perangkat elektronik baru.Ukuran pengeboran yang tepat dan jumlah lapisan memungkinkan untuk pengujian dan analisis yang akurat dari sirkuit elektronik.
3. Elektronik Konsumen:Seperti yang disebutkan sebelumnya, PCB Semikonduktor banyak digunakan dalam elektronik konsumen seperti smartphone, komputer, dan tablet.Ukuran kompak dan koneksi sirkuit yang efisien membuatnya menjadi pilihan yang ideal untuk perangkat ini.
4. Otomatisasi Industri:Dalam otomatisasi industri, PCB Semikonduktor digunakan dalam berbagai sistem kontrol elektronik, sensor, dan perangkat lain untuk memastikan operasi mesin dan peralatan yang lancar dan efisien.

PCB semikonduktor memainkan peran penting dalam industri semikonduktor dan banyak digunakan dalam berbagai skenario aplikasi.dan jumlah lapisan yang efisien, telah menjadi komponen penting untuk produksi perangkat elektronik.Layanan perakitan PCB turnkey kami dan penggunaan bahan berkualitas tinggi memastikan keandalan dan kinerja superior PCB Semikonduktor kamiPilih PCB Semikonduktor kami untuk proyek Anda berikutnya dan merasakan perbedaan kualitas dan efisiensi.

Pengaturan:

Ini adalah layanan kustomisasi untuk papan sirkuit yang digunakan dalam industri Semikonduktor. PCB kami dirancang khusus untuk memenuhi tuntutan industri teknologi tinggi dan berkembang pesat ini.Kami menawarkan berbagai pilihan untuk menyesuaikan PCB Anda dengan spesifikasi yang tepat, memastikan kinerja dan efisiensi optimal untuk aplikasi semikonduktor Anda.

• Jumlah lapisan:12
• Bahan:FR-4
• Melalui Teknologi Lubang:Tidak.
• Ukuran pengeboran:Min 0,0078 ′′ (0,2 mm)
• Lebar jejak minimal:0.1mm

Papan sirkuit kami untuk Semikonduktor terbuat dari bahan FR-4 berkualitas tinggi, memastikan daya tahan dan keandalan.PCB ini dirancang untuk memberikan solusi yang efisien dan kompak untuk kebutuhan semikonduktor Anda.

Tidak adanya teknologi lubang di PCB kami menghilangkan kebutuhan untuk mengebor lubang, membuat mereka lebih hemat biaya dan mengurangi risiko kegagalan potensial.Ini juga memungkinkan untuk lebih banyak ruang di papan untuk komponen dan jejak, menghasilkan desain yang lebih kompak dan efisien.

Ukuran pengeboran kami ditetapkan minimal 0,0078 ′′ (0,2 mm), menyediakan lubang yang tepat dan akurat untuk komponen Anda.penting untuk kinerja aplikasi semikonduktor Anda.

Lebar jejak minimal 0,1 mm memungkinkan sirkuit yang halus dan rumit, penting untuk sifat kompleks dan halus dari teknologi semikonduktor.Ini memastikan bahwa PCB Anda dapat menangani sinyal kecepatan tinggi dan menjaga integritas sinyal.

Layanan kustomisasi kami memungkinkan Anda menyesuaikan PCB untuk Semiconductor sesuai dengan kebutuhan spesifik Anda. Anda dapat memilih jumlah lapisan, bahan, dan ukuran pengeboran yang sesuai dengan aplikasi Anda.Kami juga menawarkan pilihan untuk menambahkan fitur tambahan seperti kontrol impedansi, buta dan terkubur vias, dan banyak lagi.

Dengan peralatan state-of-the-art dan tim berpengalaman kami, kami dapat menyediakan Anda dengan PCB khusus untuk Semiconductor yang memenuhi persyaratan dan spesifikasi yang tepat.Hubungi kami sekarang untuk memulai pada Anda disesuaikan papan sirkuit untuk Semiconductor.

Kemasan dan Pengiriman:

PCB Semikonduktor kami dikemas dengan hati-hati untuk memastikan pengiriman aman ke pintu Anda. Kami menggunakan bahan berkualitas tinggi dan tahan lama untuk melindungi komponen halus PCB selama transportasi.

Setiap PCB terlebih dahulu diletakkan dalam kantong pelindung statis untuk melindunginya dari setiap pelepasan elektrostatik.Kemudian dimasukkan ke dalam kotak karton yang kokoh dengan bahan bantalan yang cukup untuk mencegah kerusakan akibat benturan selama pengiriman.

Kami menawarkan pilihan pengiriman ke seluruh dunia kepada pelanggan kami, dengan berbagai metode pengiriman untuk dipilih.

Untuk pesanan massal, kami menawarkan solusi kemasan yang disesuaikan untuk memenuhi kebutuhan spesifik Anda. Tim kami akan bekerja sama dengan Anda untuk memastikan bahwa PCB Anda dikemas dengan aman dan efisien.

Setelah pengiriman, kami memberikan nomor pelacakan sehingga Anda dapat dengan mudah melacak pesanan Anda dan tahu kapan diharapkan kedatangannya.

Di Semiconductor PCB, kami sangat berhati-hati dalam kemasan dan pengiriman produk kami untuk memastikan bahwa mereka tiba dalam kondisi sempurna.dan kami berusaha untuk memberikan pengalaman pengiriman yang mulus dan bebas masalah.

FAQ:

• T: Apa itu PCB SemiConductor?
• A: PCB SemiConductor adalah jenis papan sirkuit cetak yang dirancang untuk digunakan dengan semikonduktor elektronik.
• T: Apa fitur utama PCB SemiConductor?
• A:SemiConductor PCB dirancang untuk menyediakan platform yang stabil dan dapat diandalkan untuk semikonduktor elektronik.serta desain kompak dan ringan.
• T: Jenis semikonduktor apa yang dapat digunakan dengan PCB SemiConductor?
• A:SemiConductor PCB dapat digunakan dengan berbagai jenis semikonduktor, termasuk dioda, transistor, sirkuit terintegrasi, dan banyak lagi.
• T: Bahan apa yang digunakan untuk membuat PCB SemiConductor?
• A: PCB Semi Konduktor biasanya terbuat dari bahan dasar seperti serat kaca atau bahan komposit, dengan jejak konduktif tembaga dan komponen lain ditambahkan sesuai kebutuhan untuk aplikasi tertentu.
• T: Apa manfaat menggunakan PCB SemiConductor?
• A: PCB SemiConductor menawarkan banyak manfaat, seperti keandalan dan stabilitas yang tinggi, disipasi panas yang efisien, desain yang kompak, dan kompatibilitas dengan berbagai komponen elektronik.
