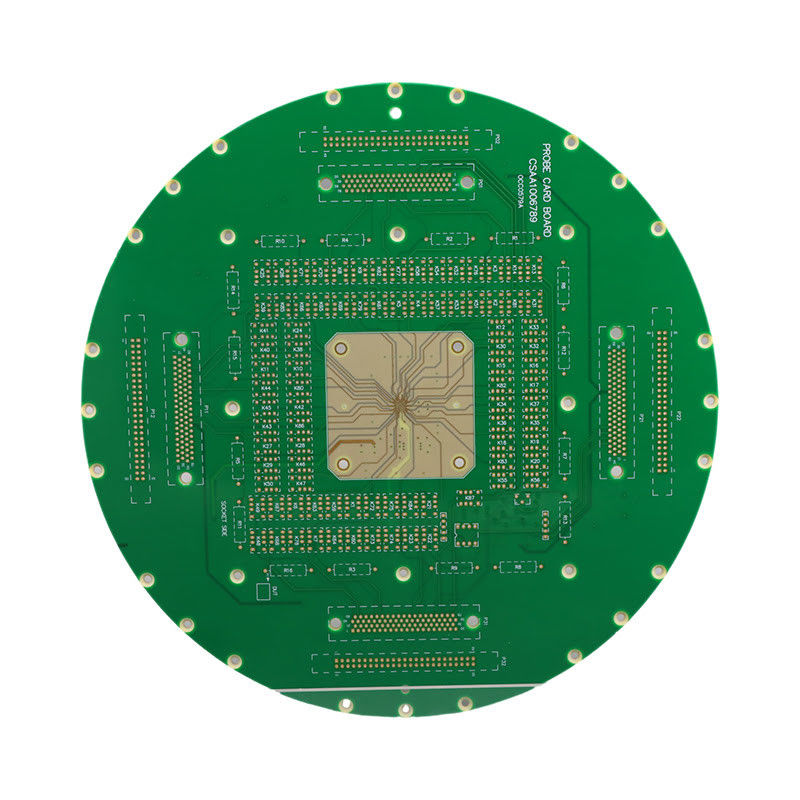

Rogers PCB Semiconductor Circuit Board Efisiensi Tinggi Plating Emas Finish

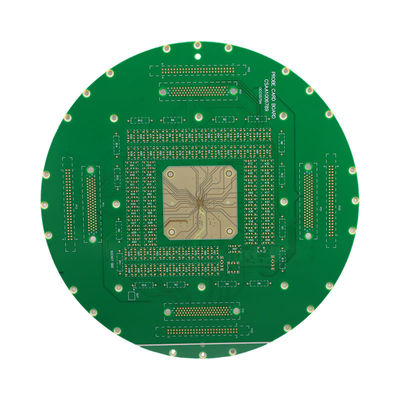

Rogers PCB Semiconductor Circuit Board Efisiensi Tinggi Plating Emas Finish

Nama merek: Ben Qiang
Nomor Model: FR-4/Rogers
MOQ: 1pcs
harga: custom made
Ketentuan Pembayaran: Transfer Bank/Alipay/PayPal
Kemampuan Penyediaan: 200,000 meter persegi/tahun
Informasi Rinci
Tempat asal:
Shenzhen, Cina
Sertifikasi:
ISO/TS16949/RoHS/TS16949
Kontrol Impedansi:
Tidak.
Penggunaan:
OEM Elektronik
Fitur:
TG tinggi
Spesial:
Mikrovias Buta
Melalui Teknologi Lubang:
Tidak.
Lebar Jejak Minimal:
0,1 mm
Permukaan akhir:
Pelapisan emas 50U"
layanan PCBA:
Layanan perakitan PCB turnkey
Kemasan rincian:
Pengemasan vakum bola udara
Menyediakan kemampuan:
200,000 meter persegi/tahun
Menyoroti:

Papan sirkuit semikonduktor HASL Finish

,

Papan Sirkuit Semikonduktor Efisiensi Tinggi

,

Rogers Pcb Semiconductor

Deskripsi Produk

Papan sirkuit semikonduktor berkinerja tinggi dengan FR-4 dan plat emas efisiensi tinggi

Deskripsi produk:

PCB Semikonduktor - Papan Ultimate untuk Aplikasi Semikonduktor

PCB semikonduktor adalah produk revolusioner yang telah dirancang khusus untuk memenuhi tuntutan tinggi industri semikonduktor.Papan sirkuit cetak mutakhir ini menawarkan fitur dan kemampuan canggih yang menjadikannya pilihan ideal untuk elektronik OEM.

Layanan perakitan PCB turnkey untuk integrasi mulus

PCB Semikonduktor kami dilengkapi dengan layanan perakitan kunci lengkap, yang berarti bahwa kami mengurus semua tahap produksi PCB, dari desain hingga pembuatan dan perakitan.Hal ini memastikan integrasi yang mulus dari semua komponen dan produk akhir berkualitas tinggi.

Dirancang untuk elektronik OEM

PCB semikonduktor adalah pilihan yang sempurna untuk elektronik OEM karena menawarkan kinerja dan keandalan yang tak tertandingi.ini adalah papan untuk berbagai aplikasi elektronik.

Ukuran lubang Min yang mengesankan untuk presisi

Salah satu fitur yang menonjol dari PCB Semiconductor kami adalah ukuran lubang min yang mengesankan 0,2 mm, yang memastikan pengeboran yang tepat dan akurat.Hal ini membuatnya sempurna untuk aplikasi yang membutuhkan presisi tinggi, seperti semikonduktor.

Ukuran Pengeboran Lanjutan untuk Serbaguna

Selain ukuran lubang kecilnya, PCB Semikonduktor kami juga memiliki ukuran pengeboran minimal 0,0078 ′′ (0,2 mm).Hal ini memungkinkan penggunaan serbaguna dan membuatnya cocok untuk berbagai aplikasi elektronik.

Jangkauan Min Trace untuk Kinerja Optimal

Dengan lebar jejak minimal 0,1 mm, PCB Semiconductor kami menawarkan kinerja dan keandalan yang luar biasa.Hal ini memastikan bahwa papan dapat menangani sinyal kecepatan tinggi dan memberikan hasil yang optimal untuk berbagai aplikasi elektronik.

Rasakan Kekuatan PCB Semikonduktor Hari Ini

Jika Anda mencari PCB yang dapat memenuhi tuntutan tinggi dari industri semikonduktor, tidak melihat lebih jauh dari Semiconductor PCB.Ini adalah papan utama untuk aplikasi semikonduktorHubungi kami hari ini untuk mempelajari lebih lanjut dan mengalami kekuatan PCB Semiconductor untuk diri sendiri.



Fitur:

  • PCB semikonduktor
  • Papan sirkuit untuk Semikonduktor
  • Papan sirkuit untuk industri semikonduktor
  • Waktu Pelaksanaan: 2 Minggu
  • Ukuran pengeboran: Min 0,0078 ′′ (0,2 mm)
  • Lebar jejak minimal: 0,1 mm
  • Khusus: Microvias Buta
  • Kontrol impedansi: Tidak


Parameter teknis:

Atribut produk Parameter teknis
PCB cetak untuk Semikonduktor PCB semikonduktor
Papan Semikonduktor 38 Lapisan
Papan sirkuit semikonduktor Bahan FR-4
Melalui Teknologi Lubang Tidak.
Waktu Pelaksanaan 2 minggu
Ukuran Lubang Min 0.2mm
Fitur Tinggi TG
Layanan Pcba Layanan perakitan PCB turnkey
Lebar Risalah Min 0.1mm
Jumlah Layer 38
Pengendalian impedansi Tidak.
Perbaikan permukaan Perhiasan emas


Aplikasi:

PCB Semikonduktor - Skenario Aplikasi Produk

PCB semikonduktor, juga dikenal sebagaiPapan sirkuit semikonduktoratauPapan sirkuit cetak semikonduktor, adalah jenis papan sirkuit cetak (PCB) yang dirancang khusus untuk perangkat elektronik yang menggunakan semikonduktor.Ini adalah komponen penting dalam produksi berbagai produk elektronik seperti komputer.Dalam artikel ini, kita akan membahas skenario aplikasi produk ini secara rinci.

Kontrol impedansi: Tidak

PCB semikonduktor tidak memerlukan kontrol impedansi karena mereka terutama digunakan untuk menghubungkan dan mendukung komponen elektronik dalam perangkat.Mereka dirancang untuk memiliki ketebalan tertentu dan lapisan tembaga untuk memastikan fungsi yang tepatHal ini membuat mereka cocok untuk berbagai aplikasi di mana kontrol impedansi bukanlah faktor kritis.

Jumlah lapisan: 38

Seperti namanya, PCB semikonduktor memiliki jumlah lapisan 2, yang berarti mereka memiliki dua lapisan jalur tembaga yang dipisahkan oleh lapisan bahan isolasi.Desain sederhana ini membuat mereka hemat biaya dan cocok untuk aplikasi yang tidak memerlukan sirkuit yang kompleks.

Ukuran pengeboran: Min 0,0078 ′′ (0,2 mm)

Salah satu fitur utama PCB semikonduktor adalah ukuran pengeboran kecil mereka, dengan minimal 0,0078 ‰ (0,2 mm).membuat mereka ideal untuk perangkat kompak dan rumitUkuran pengeboran yang kecil juga memastikan penggunaan ruang yang efisien dan mengurangi ukuran keseluruhan perangkat.

Waktu Pelaksanaan: 2 Minggu

PCB semikonduktor memiliki lead time 2 minggu, yang relatif singkat dibandingkan dengan jenis PCB lainnya. Ini karena mereka memiliki desain sederhana dan tidak memerlukan proses manufaktur yang kompleks.Hal ini membuat mereka menjadi pilihan populer untuk proyek yang sensitif terhadap waktu dan memungkinkan produsen untuk memenuhi tenggat waktu produksi yang ketat.

Permukaan akhir:Perhiasan emas

PCB semikonduktor biasanya selesai dengan plating emas, yang merupakan metode akhir permukaan yang umum digunakan.yang melindungi PCB dari oksidasi dan memudahkan pengelasan komponen elektronik ke papanHal ini juga memberikan permukaan yang halus untuk komponen yang akan dipasang, memastikan koneksi yang aman dan dapat diandalkan.

Sekarang, mari kita lihat beberapaskenario aplikasidimana PCB semikonduktor biasa digunakan:

  • Elektronik Konsumen:PCB semikonduktor banyak digunakan dalam elektronik konsumen seperti smartphone, laptop, dan konsol game.dan waktu produksi yang efisien membuat mereka pilihan yang disukai untuk produsen di industri ini.
  • Peralatan Industri:Dari panel kontrol hingga catu daya, PCB semikonduktor adalah komponen penting dalam berbagai peralatan industri.Ukuran kompak dan kemampuan untuk menahan suhu tinggi dan getaran membuatnya cocok untuk digunakan di lingkungan yang keras.
  • Perangkat medis:PCB semikonduktor juga digunakan dalam perangkat medis seperti alat pacu jantung, pompa insulin, dan peralatan diagnostik.Ukuran kecil dan keandalan membuat mereka ideal untuk digunakan dalam perangkat penting dan sensitif ini.
  • Industri otomotif:Dengan meningkatnya kendaraan listrik dan hibrida, ada permintaan yang meningkat untuk PCB semikonduktor di industri otomotif.sensor kantong udara, dan sistem infotainment.

Kesimpulannya, PCB semikonduktor adalah komponen penting dalam produksi perangkat elektronik dan banyak digunakan di berbagai industri.dan waktu produksi yang efisien membuat mereka solusi hemat biaya untuk banyak aplikasiDengan kemajuan teknologi yang terus menerus, permintaan untuk PCB semikonduktor diperkirakan akan meningkat di masa depan, menjadikannya produk penting dalam industri elektronik.



Pengaturan:

Layanan kustomisasi PCB semikonduktor

Layanan ini dirancang khusus untuk PCB yang digunakan dalam industri semikonduktor, menyediakan solusi berkualitas tinggi dan disesuaikan untuk kebutuhan papan semikonduktor Anda.

Atribut produk:
  • Lebar jejak minimal: 0,1 mm
  • Layanan pengujian: Tes fungsi, 100% tes
  • Fitur: TG tinggi
  • Warna topeng solder: Hijau
  • Penggunaan: Elektronik OEM

PCB kami untuk semikonduktor dirancang khusus untuk memenuhi persyaratan industri yang menuntut.PCB kami memastikan presisi dan akurasi dalam aplikasi semikonduktor Anda.

Layanan pengujian:

Kami menawarkan pengujian fungsi dan 100% pengujian untuk semua PCB semikonduktor kami.memberi Anda ketenangan pikiran dan menghemat waktu dan sumber daya.

Fitur:Tinggi TG

FR4Tinggi TGadalah bahan berkinerja tinggi yang banyak digunakan di industri semikonduktor. Ini menawarkan sifat listrik yang sangat baik, kehilangan rendah, dan kemampuan frekuensi tinggi,menjadikannya pilihan ideal untuk kebutuhan PCB semikonduktor Anda.

Warna topeng solder: Hijau

Warna topeng solder hijau adalah standar untuk PCB yang digunakan dalam industri semikonduktor.memastikan proses produksi dan perakitan yang efisien.

Penggunaan: Elektronik OEM

PCB kami untuk semikonduktor dirancang khusus untuk digunakan dalam elektronik OEM. Apakah Anda membutuhkan PCB untuk elektronik konsumen, peralatan industri, atau aplikasi OEM lainnya,layanan kustomisasi kami dapat memenuhi kebutuhan unik Anda.

Pilih layanan kustomisasi PCB Semikonduktor kami untuk solusi PCB yang dapat diandalkan dan berkualitas tinggi yang memenuhi kebutuhan khusus industri semikonduktor.Hubungi kami hari ini untuk mendiskusikan proyek Anda dan mendapatkan penawaran.



Kemasan dan Pengiriman:

PCB semikonduktor
Kemasan dan Pengiriman
Kemasan:

Produk PCB Semikonduktor akan dikemas dalam kotak karton yang kokoh untuk memastikan transportasi dan penanganan yang aman.Kotak akan diberi label dengan nama produk dan setiap identifikasi atau instruksi penanganan yang diperlukan.

Pengiriman:

Produk akan dikirim melalui perusahaan pengiriman yang tepercaya dan dapat diandalkan untuk memastikan pengiriman tepat waktu dan penanganan produk yang tepat.Metode pengiriman akan dipilih berdasarkan preferensi pelanggan dan ketersediaan.

Untuk pengiriman internasional, produk akan dikemas sesuai dengan semua peraturan dan persyaratan bea cukai yang diperlukan.

Informasi pelacakan akan diberikan kepada pelanggan setelah produk telah dikirim.
