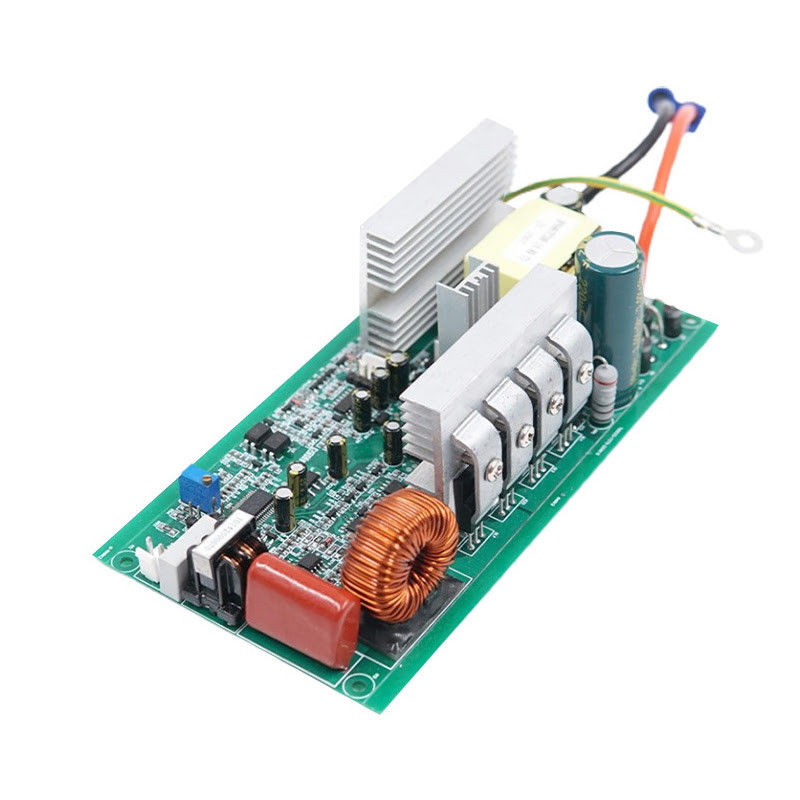

AI Android Smart Module Pcb Pabrikasi dan perakitan dengan 100 E-Test

Deskripsi produk:

Komunikasi PCB Assembly, juga dikenal sebagai Komunikasi Board Mount Assembly atau Komunikasi Telecom PCB Assembly, adalah komponen penting dalam produksi perangkat komunikasi.Ini bertanggung jawab untuk menghubungkan berbagai komponen elektronik dan memfasilitasi transfer data dan sinyal.

Komunikasi PCB kami perakitan diproses menggunakan teknik Immersion Gold canggih, yang memberikan lapisan emas tipis, datar, dan seragam di permukaan PCB.Proses ini tidak hanya meningkatkan penampilan estetika PCB tetapi juga memastikan konduktivitas listrik yang sangat baik dan ketahanan korosi, membuatnya ideal untuk perangkat komunikasi.

Perhimpunan PCB Komunikasi kami dirancang dan diproduksi dengan fokus yang kuat pada keandalan dan presisi tinggi.Kami menggunakan bahan-bahan berkualitas tinggi dan teknik produksi canggih untuk memastikan bahwa PCB kami dapat menahan tuntutan ketat dari industri komunikasi dan beroperasi dengan presisi dan akurasi maksimum.

Kami memahami pentingnya akurasi dan efisiensi dalam produksi perangkat komunikasi. itulah mengapa kami Komunikasi PCB Assembly mendukung Gerber dan BOM (Bill of Materials) permintaan.Ini memungkinkan klien kami untuk dengan mudah mengintegrasikan PCB kami ke dalam proses produksi mereka, menghemat waktu dan sumber daya.

Komunikasi kami PCB perakitan terbuat dari bahan FR-4, yang tahan api, kaca diperkuat epoksi laminasi.,dan isolasi listrik yang baik, menjadikannya pilihan populer untuk perangkat komunikasi.

Perhimpunan PCB Komunikasi kami cocok untuk berbagai aplikasi komunikasi, termasuk AI Android Smart Module.PCB kami dapat mendukung fungsi kompleks dan persyaratan transfer data dari perangkat AI, memberikan pengalaman komunikasi yang mulus bagi pengguna.

Pilih Komunikasi PCB Assembly kami untuk perangkat komunikasi Anda dan mengalami kombinasi sempurna keandalan, presisi, dan teknologi canggih.

Fitur:

• Nama produk: Komunikasi PCB Assembly
• Bahan dasar: Tembaga
• Fitur: Keandalan dan Keakuratan Tinggi
• Bahan dari PCB: FR-4
• Pcba Nama produk: Komunikasi 4G/Switch Jaringan
• Proses Pcb Glod: Perhiasan Emas
• Sistem Komunikasi PCB
• Komunikasi Papan sirkuit cetak perakitan
• Pengumpulan elektronik untuk sistem komunikasi

Parameter teknis:

Aplikasi:

Perhimpunan PCB Komunikasi adalah komponen penting dalam produksi peralatan komunikasi.Ini bertanggung jawab untuk menghubungkan berbagai komponen elektronik dan menyediakan platform yang stabil dan dapat diandalkan untuk operasi merekaDengan perkembangan cepat teknologi komunikasi, permintaan untuk perakitan PCB komunikasi juga telah meningkat secara signifikan.

Komunikasi PCB Assembly adalah produk khusus yang dirancang untuk pengolahan bahan masuk dalam produksi peralatan komunikasi.Hal ini digunakan untuk perakitan AI Android Smart Module dan 4G Komunikasi / Jaringan SwitchPerhimpunan PCB tersedia dalam finishing permukaan yang berbeda termasuk HASL, ENIG, OSP, dan Immersion Silver, menyediakan pelanggan dengan berbagai pilihan untuk memenuhi kebutuhan spesifik mereka.

Perhimpunan PCB Komunikasi banyak digunakan dalam produksi berbagai peralatan komunikasi seperti router, switch, modem, dan perangkat jaringan lainnya.Ini memainkan peran penting dalam memastikan operasi yang lancar dan kinerja tinggi dari perangkat iniPerhimpunan PCB juga biasa digunakan dalam perakitan AI Android Smart Module, yang merupakan komponen penting dalam pengembangan perangkat pintar.

• Proyek: Pengolahan Materi Yang Datang
• Pcba Nama produk: Komunikasi 4G/Switch Jaringan
• Aplikasi Pcb: AI Android Smart Module
• Diameter Lubang Min: 0,2 mm
• Permukaan: HASL, ENIG, OSP, Immersion Silver

• Bahan Berkualitas Tinggi:Perhimpunan PCB Komunikasi terbuat dari bahan berkualitas tinggi seperti FR4, CEM-1, dan CEM-3, memastikan daya tahan dan keandalan.
• Teknologi canggih:Proses perakitan menggunakan teknologi canggih, seperti teknologi permukaan (SMT) dan teknologi lubang (THT), untuk memastikan perakitan yang tepat dan efisien.
• Keakuratan Tinggi:Dengan diameter lubang minimal 0,2 mm, Komunikasi PCB Assembly memberikan presisi dan akurasi yang tinggi, memenuhi persyaratan ketat peralatan komunikasi.
• Multiple Surface Finishes:Perhimpunan PCB tersedia dalam berbagai permukaan, memungkinkan pelanggan untuk memilih pilihan yang paling cocok untuk kebutuhan spesifik mereka.
• Aplikasi yang luas:Perhimpunan PCB Komunikasi cocok untuk berbagai peralatan komunikasi dan dapat digunakan di berbagai industri, termasuk telekomunikasi, aerospace, dan otomotif.

Komunikasi PCB Assembly adalah produk penting untuk produksi peralatan komunikasi Dengan bahan berkualitas tinggi, teknologi canggih, dan presisi,menyediakan platform yang stabil dan andal untuk pengoperasian komponen elektronikBerbagai aplikasi dan berbagai permukaan membuatnya menjadi komponen serbaguna dan tak tergantikan dalam industri komunikasi.

Pengaturan:

Layanan perakitan PCB Komunikasi kami disesuaikan untuk memenuhi kebutuhan spesifik Anda untuk perakitan elektronik Anda.Kami mengkhususkan diri dalam menyediakan berkualitas tinggi Komunikasi Circuit Board Assembly untuk berbagai aplikasi, dengan fokus yang kuat untuk memberikan solusi yang dapat diandalkan dan efisien untuk sistem komunikasi.

Komunikasi kami PCB perakitan terbuat dari bahan FR-4 berkualitas tinggi, memastikan daya tahan dan stabilitas untuk perangkat elektronik Anda.perakitan kami menawarkan peningkatan fungsi dan kinerja untuk sistem komunikasi Anda.

Sebagai pemasok terkemuka PCB perakitan, kami memahami pentingnya memenuhi kebutuhan unik Anda.seperti AI Android Smart ModuleTim ahli kami akan bekerja sama dengan Anda untuk memastikan bahwa PCB Anda memenuhi semua spesifikasi dan berfungsi dengan lancar dengan perangkat Anda.

Untuk kenyamanan Anda, kami menerima permintaan Gerber & BOM untuk perakitan PCB Komunikasi Anda.memastikan bahwa perakitan Anda memenuhi semua standar dan peraturan yang diperlukan.

Pilih layanan perakitan PCB Komunikasi yang disesuaikan untuk solusi yang andal dan efisien untuk sistem komunikasi Anda.Percayalah pada kami untuk memberikan perakitan elektronik berkualitas tinggi yang memenuhi semua kebutuhan Anda dan melebihi harapan Anda.

Kemasan dan Pengiriman:

Komunikasi PCB Assembly akan dikemas dengan aman untuk memastikan pengiriman yang aman kepada pelanggan kami. langkah-langkah berikut akan diambil untuk mengemas produk:

• Perangkat PCB akan ditempatkan dalam kantong pelindung statis untuk melindunginya dari setiap pelepasan elektrostatik selama pengiriman.
• Tas akan ditempatkan dalam kotak kardus bergelombang dengan bahan bantalan yang tepat untuk mencegah kerusakan selama transportasi.
• Kotak akan disegel dengan pita dan diberi label dengan nama produk, jumlah, dan alamat pengiriman.

Kami menawarkan berbagai pilihan pengiriman bagi pelanggan kami untuk memilih berdasarkan waktu pengiriman dan anggaran yang mereka sukai.

• Pengiriman standar: Ini adalah pilihan yang paling ekonomis dan waktu pengiriman diperkirakan 3-5 hari kerja.
• Pengiriman yang dipercepat: Pilihan ini menawarkan pengiriman yang lebih cepat dengan perkiraan waktu 1-2 hari kerja.
• Pengiriman internasional: Kami mengirimkan produk kami secara global dan perkiraan waktu pengiriman dapat bervariasi tergantung pada negara tujuan.

Setelah produk dikirim, pelanggan akan menerima nomor pelacakan untuk melacak status pengiriman pesanan mereka. Kami berusaha untuk memastikan pengiriman tepat waktu dan efisien produk kami kepada pelanggan kami.
