Perhimpunan PCB Komunikasi mengalami uji E 100% untuk memastikan bahwa ia memenuhi standar kualitas yang diperlukan.Tes E adalah proses pengujian yang ketat yang dirancang untuk memeriksa fungsionalitas perakitan PCB dan memastikan bahwa tidak ada cacatHal ini memastikan bahwa produk memenuhi standar kualitas yang diperlukan dan bahwa ia mampu memberikan kinerja yang dapat diandalkan selama jangka waktu yang lama.
Perhimpunan PCB Komunikasi memiliki pemrosesan emas PCB perendaman, yang merupakan proses berkualitas tinggi yang memastikan bahwa produk mampu memberikan kinerja yang dapat diandalkan.Pengolahan emas PCB perendaman memastikan bahwa produk mampu memberikan kinerja berkualitas tinggi bahkan dalam lingkungan yang kerasHal ini membuatnya menjadi pilihan yang ideal untuk digunakan dalam berbagai aplikasi komunikasi.

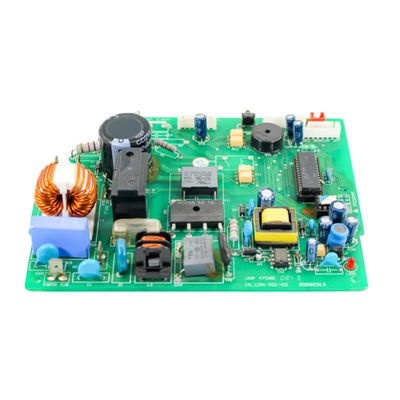

Perhimpunan PCB Komunikasi adalah perakitan PCB 6-lapisan yang dirancang untuk memenuhi kebutuhan papan perakitan jaringan komunikasi, perakitan papan sirkuit cetak komunikasi,dan motherboard komunikasiProduk ini dirancang untuk menawarkan tingkat kinerja yang tinggi dan mampu memenuhi kebutuhan berbagai aplikasi komunikasi.Ini dibuat dengan menggunakan bahan FR-4 berkualitas tinggi yang memastikan daya tahan dan keandalan jangka panjangProduk ini mengalami 100% uji E untuk memastikan bahwa ia memenuhi standar kualitas yang diperlukan.Pengolahan emas PCB perendaman memastikan bahwa produk mampu memberikan kinerja yang dapat diandalkan bahkan dalam lingkungan yang keras.
Dapatkan Komunikasi Papan Mount Assembly hari ini untuk memenuhi semua kebutuhan komunikasi Anda!
Nama produk: | Komunikasi Papan sirkuit cetak perakitan |
Item: | Pengumpulan PCB |
Tes: | 100% E-Test |
Bahan: | FR-4 |
Bahan dasar: | Tembaga |
Aplikasi PCB: | AI Android Smart Module |
Bahan dari PCB: | FR-4 |
Fitur: | Keandalan dan Keakuratan Tinggi |
Permukaan akhir: | HASL, ENIG, OSP, Immersion Perak |
Proses PCB Emas: | Emas Immersi |
Permintaan PCB: | Gerber&BOM |
Komunikasi ini Printed Circuit Board Assembly juga dikenal sebagai Komunikasi Network Assembly Board dan dirancang khusus untuk digunakan dalam peralatan komunikasi.
Penutup permukaan dari Komunikasi Telecom PCB Assembly tersedia dalam tiga pilihan: HASL, ENIG, OSP, Immersion Silver.sementara pilihan ENIG memberikan kinerja listrik yang lebih baik. OSP adalah pilihan yang hemat biaya yang ideal untuk produksi bervolume rendah, sementara Immersion Silver memberikan soldering yang sangat baik dan ketahanan korosi.
Bahan PCB yang digunakan dalam perakitan PCB Komunikasi adalah FR-4, yang merupakan bahan standar untuk pembuatan papan sirkuit cetak.FR-4 adalah bahan tahan api yang memberikan isolasi listrik dan kekuatan mekanik yang sangat baikBahan ini ideal untuk digunakan dalam aplikasi suhu tinggi, dan juga tahan terhadap kelembaban dan bahan kimia.
Proses emas PCB yang digunakan dalam perakitan PCB Komunikasi adalah emas immersi. Proses ini memberikan lapisan emas yang seragam dan andal yang ideal untuk aplikasi frekuensi tinggi.Lapisan emas memberikan ketahanan korosi yang sangat baik dan konduktivitas listrik, membuatnya ideal untuk digunakan dalam peralatan komunikasi.
Diameter lubang minimum untuk Komunikasi Telecom PCB Assembly adalah 0,2mm. diameter lubang kecil ini memberikan konektivitas yang sangat baik untuk sinyal frekuensi tinggi,membuatnya ideal untuk digunakan dalam peralatan komunikasiDiameter lubang kecil juga memberikan tingkat akurasi yang tinggi, memastikan bahwa perakitan PCB memenuhi spesifikasi yang diperlukan.
Secara keseluruhan, Komunikasi PCB Assembly adalah komponen penting dalam pembuatan peralatan komunikasi.dan bahan FR-4 menjadikannya pilihan yang ideal untuk berbagai aplikasiProses Immersion Gold dan diameter lubang kecil membuatnya ideal untuk aplikasi komunikasi frekuensi tinggi, sementara kinerjanya yang dapat diandalkan memastikan bahwa ia memenuhi spesifikasi yang diperlukan.
Produk perakitan PCB kami sangat dapat disesuaikan untuk memenuhi kebutuhan spesifik Anda. kami menawarkan 100% E-Test untuk memastikan kualitas kami Sistem Komunikasi perakitan PCB, Komunikasi Telecom perakitan PCB,dan Komunikasi Telecom PCB MajelisNama produk PCBA kami adalah 4G Komunikasi / Jaringan Switch, dan kami menggunakan FR-4 sebagai bahan PCB kami.kami menyediakan proses emas perendaman untuk plating emas PCB untuk memastikan daya tahan produk kami.
Layanan dan dukungan teknis produk Komunikasi PCB kami meliputi:
Kemasan produk:
Pengiriman:
A: Komunikasi PCB Assembly adalah papan sirkuit cetak yang dirancang untuk memfasilitasi komunikasi antara komponen elektronik.termasuk komputer, smartphone, dan perangkat komunikasi lainnya.
2T: Apa fitur utama dari PCB Komunikasi?A: Fitur-fitur utama dari PCB Komunikasi termasuk transfer data berkecepatan tinggi, kebisingan sinyal rendah, dan keandalan tinggi.termasuk Ethernet, USB, HDMI, dan Wi-Fi.
3T: Bahan apa yang digunakan untuk membuat PCB Komunikasi?A: Perhimpunan PCB Komunikasi biasanya terbuat dari kombinasi bahan, termasuk tembaga, serat kaca, dan pasta solder.Bahan-bahan ini dipilih dengan hati-hati untuk memastikan kinerja dan daya tahan yang optimal.
4T: Apa aplikasi dari PCB Komunikasi?A: Perhimpunan PCB Komunikasi digunakan dalam berbagai aplikasi, termasuk telekomunikasi, elektronik otomotif, kedirgantaraan, perangkat medis, dan elektronik konsumen.Ini adalah komponen penting dalam banyak perangkat elektronik yang membutuhkan komunikasi antara komponen yang berbeda.
5T: Bisakah sebuah Komunikasi PCB Majelis disesuaikan untuk memenuhi persyaratan tertentu?A: Ya, sebuah Komunikasi PCB Assembly dapat disesuaikan untuk memenuhi persyaratan tertentu, seperti ukuran, bentuk, dan spesifikasi kinerja.Kustomisasi dapat dilakukan melalui modifikasi desain atau dengan menggunakan bahan khusus untuk mengoptimalkan kinerja.
