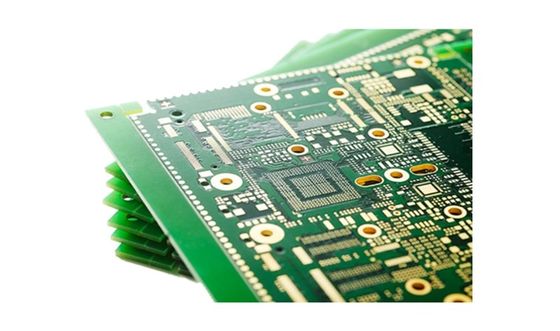

Papan PCB Interconnector Density yang Diproses Emas dengan 1 - 30 Lapisan 1.5mm

Deskripsi produk:

Salah satu fitur utama dari 4L 1+N+1 HDI Board adalah ukurannya.Hal ini membuat mereka pilihan yang ideal untuk digunakan dalam perangkat elektronik yang lebih kecil dan peralatan.
Selain ukurannya yang kompak, HDI Printed Wiring Boards ini juga dilengkapi dengan Layanan Stencil.Hal ini memungkinkan untuk penempatan presisi komponen dan memastikan bahwa PCB diproduksi untuk spesifikasi yang tepatLayanan Stencil juga membantu mengurangi risiko kesalahan dan memastikan bahwa produk jadi memiliki kualitas tertinggi.
Ketika datang ke kinerja, 4L 1 + N + 1 HDI Board tidak ada duanya. Dengan konfigurasi 6-Layer mereka, mereka mampu menangani desain dan tata letak yang kompleks.Hal ini membuat mereka pilihan yang sangat baik untuk digunakan dalam perangkat elektronik berkinerja tinggi dan peralatan.
Secara keseluruhan, 4L 1 + N + 1 HDI Board adalah pilihan yang sangat baik bagi siapa saja yang membutuhkan PCB multilayer berkualitas tinggi dan kepadatan tinggi.ini HDI Printed Wiring Boards yakin untuk memenuhi kebutuhan Anda dan melampaui harapan Anda.

Fitur:

• Nama produk: HDI PCB Board
• Proses: Emas Immersi
• Ukuran papan: 300 * 210 mm
• Epoxy kaca: RO4350B Tg280°C, Er<3.48, Rogers Corp.
• Jumlah Lapisan: 6 Lapisan
• Memohon untuk: Dewan Utama
• Fitur:
  • PCB Interkoneksi Lanjutan
  • PCB berlapis dengan kepadatan tinggi
  • High Density Interconnection Printed Circuit Board

Parameter teknis:

Aplikasi:

HDI Printed Wiring Board kami tersedia dalam berbagai warna layar sutra, termasuk putih, hitam, kuning, merah, biru, dan banyak lagi.Warna layar sutra digunakan untuk memberi label dan mengidentifikasi komponen yang berbeda pada papanPapan HDI PCB juga dilengkapi dengan layanan stencil, yang memungkinkan aplikasi pasta solder yang tepat dan akurat selama perakitan.
HDI Printed Wiring Board dirancang dengan kontrol impedansi, memastikan integritas sinyal yang dapat diandalkan dan mengurangi kebisingan sinyal.Desain interkonektor kepadatan tinggi dari papan HDI PCB memungkinkan untuk lebih banyak koneksi di area yang lebih kecilDengan desain ini, papan PCB HDI dapat mencapai tingkat fungsionalitas dan keandalan yang lebih tinggi dalam faktor bentuk yang lebih kecil.
HDI Printed Wiring Board sangat ideal untuk berbagai kesempatan dan skenario aplikasi produk.seperti smartphoneKapasitas transfer data kecepatan tinggi papan juga membuatnya ideal untuk digunakan dalam peralatan jaringan, pusat data, dan sistem telekomunikasi.
Secara keseluruhan, HDI Printed Wiring Board kami adalah solusi serbaguna dan andal untuk aplikasi PCB kepadatan tinggi.dan pilihan warna silkscreen membuatnya pilihan utama untuk produsen elektronik dan insinyurApakah Anda membutuhkan panel PCB kepadatan tinggi untuk perangkat elektronik yang kompak atau solusi transfer data berkecepatan tinggi untuk peralatan jaringan Anda, papan PCB HDI kami dapat memenuhi kebutuhan Anda.

Pengaturan:

Produk kami HDI Printed Wiring Board menawarkan layanan kustomisasi berikut:

• Ukuran papan: 300 * 210 mm
• Jumlah Lapisan: 6 Lapisan
• Nama PCB: 4L 1+N+1 HDI Boards
• Pengujian PCB: 100% pengujian
• Proses: Emas Immersi

Sebagai pemasok PCB Nanocircuit dan Microvia PCB Assembly, kami memahami pentingnya kustomisasi untuk memenuhi kebutuhan spesifik Anda.Tim ahli kami siap bekerja dengan Anda untuk memastikan bahwa Anda HDI Printed Wiring Board memenuhi semua persyaratan Anda.

Dukungan dan Layanan:

Tim dukungan teknis produk HDI PCB Board kami tersedia untuk membantu Anda dengan masalah teknis yang mungkin Anda hadapi.Tim kami sangat berpengalaman dan berpengetahuan dalam teknologi HDI PCB dan dapat memberikan panduan pada desain, proses manufaktur, dan perakitan.
Selain dukungan teknis, kami juga menawarkan berbagai layanan untuk memastikan bahwa produk Papan PCB HDI Anda memenuhi persyaratan spesifik dan standar kualitas Anda.

• Tinjauan dan optimalisasi desain
• Pembuatan prototipe
• Pengujian dan inspeksi
• Produksi volume
• Kemasan dan pelabelan khusus

Tujuan kami adalah untuk memastikan bahwa Anda memiliki pengalaman yang sukses dengan produk Papan PCB HDI kami dan untuk memberikan tingkat kepuasan pelanggan yang tertinggi.

Kemasan dan Pengiriman:

Kemasan produk:

• Papan PCB HDI akan dikemas dalam kantong anti-statis untuk mencegah kerusakan selama transportasi.
• Kantong anti-statis akan ditempatkan dalam kotak karton yang kokoh untuk perlindungan tambahan.
• Kotak akan disegel dengan aman dengan pita pengemasan untuk memastikan bahwa produk tetap utuh.

Pengiriman:

• HDI PCB Board akan dikirim melalui layanan kurir yang dapat diandalkan.
• Kami akan memberikan nomor pelacakan sehingga Anda dapat melacak pengiriman.
• Produk akan dikirim dalam 2-3 hari kerja setelah menerima pesanan.
• Waktu pengiriman dapat bervariasi tergantung pada lokasi Anda dan layanan kurir yang digunakan.

FAQ:

HDI PCB adalah singkatan dari High Density Interconnect Printed Circuit Board.yang berarti memungkinkan lebih banyak komponen untuk ditempatkan di area papan yang lebih kecil dibandingkan dengan PCB tradisionalHal ini dicapai dengan menggunakan mikro-via, blind via, dan buried via, yang semuanya memungkinkan rute sinyal yang lebih efisien.

Keuntungan utama menggunakan papan PCB HDI adalah bahwa mereka memungkinkan sirkuit kepadatan yang lebih tinggi, yang berarti bahwa lebih banyak komponen dapat ditempatkan di area papan yang lebih kecil dibandingkan dengan PCB tradisional.Hal ini dicapai dengan menggunakan microviasSelain itu, PCB HDI juga menawarkan integritas sinyal dan kinerja listrik yang lebih baik.serta manajemen termal yang lebih baik karena ukuran papan yang berkurang.

HDI PCB berbeda dari PCB tradisional karena memungkinkan sirkuit kepadatan tinggi, yang berarti bahwa lebih banyak komponen dapat ditempatkan di area papan yang lebih kecil.,Vias buta, dan vias terkubur, yang semuanya memungkinkan rute sinyal yang lebih efisien.serta manajemen termal yang lebih baik karena ukuran papan yang berkurang.

Papan PCB HDI dapat digunakan dalam berbagai aplikasi, termasuk tetapi tidak terbatas pada: smartphone, tablet, laptop, wearables, perangkat medis, elektronik otomotif, dan aplikasi aerospace.Pada dasarnya, setiap aplikasi yang membutuhkan sirkuit kepadatan tinggi di area papan yang lebih kecil dapat mendapatkan keuntungan dari penggunaan HDI PCB.

Ketika memilih pemasok papan PCB HDI, ada beberapa faktor yang harus dipertimbangkan. Ini termasuk pengalaman dan keahlian pemasok dalam pembuatan PCB HDI, proses kontrol kualitas mereka,Kemampuan mereka untuk memenuhi persyaratan dan spesifikasi khusus Anda, waktu pengiriman dan harga, dan layanan pelanggan dan dukungan mereka.Penting untuk memilih pemasok yang dapat menyediakan PCB HDI berkualitas tinggi yang memenuhi kebutuhan dan persyaratan spesifik Anda, dan yang dapat menawarkan layanan pelanggan yang dapat diandalkan dan responsif dan dukungan.
