Papan PCB HDI
Created with Pixso.

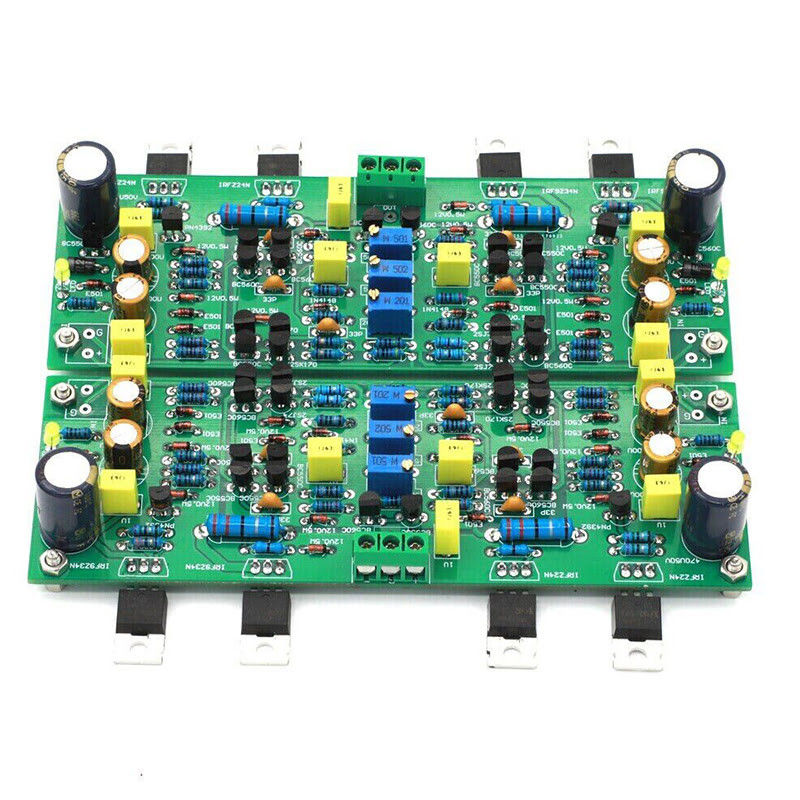

Density Interconnection Printed Circuit Board PCB Desain Turnkey

Density Interconnection Printed Circuit Board PCB Desain Turnkey

Informasi Rinci
Key Words:
High Density Interconnector
Number Of Layers:
6-Layer
Silkscreen Color:
White, Black, Yellow, Red, Blue, Etc.
Pcb Thickness:
1.5 Mm
Pcb Name:
4L 1+N+1 HDI Boards
Layer Count:
1-30 Layers
Surface Finishing:
Chemical Nickel Palladium
Stencil Service:
Yes
Menyoroti:

PCB Interkoneksi Densitas Kunci

,

PCB Interkoneksi Densitas 6-Layer

Deskripsi Produk

Deskripsi produk:

Papan HDI 4L 1+N+1 kami dibangun dengan teknologi terbaru untuk memastikan kualitas dan kinerja yang superior.PCB berlapis kepadatan tinggi ini dibangun untuk menahan bahkan aplikasi yang paling menuntut.

Papan PCB HDI kami dirancang untuk memberi Anda tingkat kinerja dan keandalan tertinggi.Tim ahli kami telah bekerja tanpa lelah untuk memastikan bahwa setiap aspek produk kami adalah kualitas tertinggi, dari bahan yang digunakan untuk proses manufaktur.

Apakah Anda mencari papan utama berkinerja tinggi untuk proyek Anda berikutnya, atau membutuhkan solusi yang dapat diandalkan untuk kebutuhan PCB interkoneksi canggih Anda, HDI PCB Board kami adalah pilihan yang sempurna.Dengan teknologi canggihnya, desain kepadatan tinggi, dan kinerja superior, produk kami adalah pilihan yang ideal untuk setiap aplikasi.


Fitur:

  • Nama produk: HDI PCB Board
  • Pengujian PCB: 100% pengujian
  • Epoxy kaca: RO4350B Tg280°C, Er<3.48, Rogers Corp.
  • Ketebalan PCB: 1,5 mm
  • Perbaikan permukaan: Nikel kimia palladium
  • Proses: Emas Immersi

Produk PCB Multilayer Densitas Tinggi ini, juga dikenal sebagai PCB Nanocircuit, memiliki fitur:


Parameter teknis:

Atribut produk Nilai
Jenis: PCB Multilayer dengan kepadatan tinggi
Jumlah Lapisan: 6-lapisan
Ukuran papan: 300 × 210 mm
Proses: Emas Immersi
Perbaikan permukaan: Palladium Nikel Kimia
Epoxy kaca: RO4350B Tg280°C, Er<3.48, Rogers Corp.
Jumlah lapisan: 1-30 Lapisan
Kontrol impedansi: Ya, aku tahu.
Ketebalan PCB: 1.5 mm
Warna layar sutra: Putih, Hitam, Kuning, Merah, Biru, dll
Layanan stencil: Ya, aku tahu.

Aplikasi:

Salah satu fitur utama dari HDI Printed Wiring Board ini adalah Layanan Stencil. Hal ini memudahkan untuk membuat sirkuit yang tepat dan akurat, memastikan bahwa elektronik Anda bekerja dengan sebaik mungkin.Apakah Anda bekerja pada proyek pribadi atau merancang sistem yang kompleks untuk penggunaan industri atau komersial, produk ini pasti akan memenuhi kebutuhan Anda.

Atribut penting lain dari PCB berlapis kepadatan tinggi ini adalah 100% pengujian. ini memastikan bahwa setiap sirkuit diperiksa secara menyeluruh sebelum dikirim,sehingga Anda dapat yakin bahwa elektronik Anda akan bekerja seperti yang dimaksudkanApakah Anda membangun sirkuit sederhana atau sistem yang kompleks, produk ini menawarkan keandalan dan kinerja yang Anda butuhkan.

Penutup permukaan papan kawat cetak HDI ini adalah Palladium Nikel Kimia, yang menawarkan ketahanan yang unggul terhadap korosi dan keausan.Hal ini membuatnya pilihan yang sempurna untuk aplikasi yang membutuhkan kinerja yang tahan lama dan daya tahanApakah Anda bekerja di lingkungan yang keras atau membutuhkan produk yang dapat bertahan untuk penggunaan yang sering, produk ini pasti memenuhi kebutuhan Anda.

Pengendalian impedansi adalah fitur kunci lain dari PCB Multilayer Densitas Tinggi ini.mencegah gangguan dan masalah lain yang dapat mempengaruhi kinerjaApakah Anda bekerja pada sistem yang kompleks atau sirkuit sederhana, fitur ini memastikan bahwa elektronik Anda bekerja sebaik mungkin.

Akhirnya, PCB berlapis kepadatan tinggi ini memiliki ketebalan 1,5 mm, menjadikannya pilihan serbaguna untuk berbagai aplikasi.produk ini pasti memenuhi kebutuhan AndaDesain densitas tinggi dan fitur canggih membuatnya menjadi pilihan utama bagi insinyur dan desainer di seluruh dunia.


Pengaturan:

Sesuaikan HDI Printed Wiring Board Anda dengan layanan kustomisasi produk kami.dirancang untuk memberikan Anda dengan kinerja terbaik dan daya tahanDengan layanan kustomisasi kami, Anda dapat memilih dari berbagai pilihan:

Nama PCB: 4L 1+N+1 HDI Boards

Jumlah lapisan: 1-30 lapisan

Pengujian PCB: 100% pengujian

Jumlah Lapisan: 6 Lapisan

Layanan stencil: Ya


Dukungan dan Layanan:

Produk Papan PCB HDI kami dilengkapi dengan dukungan teknis dan layanan yang komprehensif untuk memastikan kinerja optimal dan kepuasan pelanggan.Tim ahli kami tersedia untuk memberikan bantuan dengan masalah teknis atau pertanyaan yang mungkin muncul selama instalasi, operasi, atau pemeliharaan produk.

Kami menawarkan berbagai layanan untuk mendukung pelanggan kami, termasuk:

  • Tinjauan dan konsultasi desain
  • Pembuatan prototipe
  • Pengujian dan analisis
  • Analisis kegagalan dan pemecahan masalah
  • Perbaikan dan renovasi
  • Penyesuaian dan modifikasi
  • Pelatihan dan pendidikan

Tujuan kami adalah untuk memastikan bahwa pelanggan kami menerima dukungan dan layanan terbaik untuk memaksimalkan kinerja dan keandalan produk PCB HDI kami.


Kemasan dan Pengiriman:

Kemasan produk:

Produk HDI PCB Board akan dikemas dalam kotak kardus yang kokoh dengan bahan bantalan yang tepat untuk memastikan transportasi yang aman.Setiap papan akan dibungkus secara individual dalam bahan anti-statis untuk mencegah kerusakan akibat listrik.

Pengiriman:

Produk HDI PCB Board akan dikirim melalui layanan kurir yang dapat diandalkan yang menyediakan informasi pelacakan. Biaya pengiriman akan dihitung berdasarkan tujuan dan berat paket.Pelanggan dapat memilih metode pengiriman yang disukai dan kecepatan pengiriman selama proses checkout.


FAQ:

HDI (High-Density Interconnect) PCB (Printed Circuit Board) adalah jenis papan sirkuit multilayer dengan kepadatan komponen dan jejak yang tinggi.Hal ini dirancang untuk membuat koneksi antara komponen elektronik dengan cara yang kompak dan efisien.

T: Apa manfaat menggunakan papan PCB HDI?

Papan PCB HDI menawarkan beberapa manfaat, termasuk:

  • Ukuran dan berat perangkat elektronik yang berkurang
  • Peningkatan fungsionalitas dan kinerja
  • Meningkatkan integritas dan keandalan sinyal
  • Tingkat transfer data yang lebih cepat
  • Konsumsi daya yang lebih rendah
T: Bahan apa yang digunakan untuk membuat papan PCB HDI?

Papan PCB HDI biasanya terbuat dari kombinasi bahan, termasuk:

  • Tembaga untuk jejak konduktif dan pesawat
  • FR-4 (Flame Retardant 4) untuk substrat
  • Prepreg (pre-impregnated) untuk ikatan lapisan bersama-sama
  • Bismaleimide Triazine (BT) untuk aplikasi kinerja yang lebih tinggi
T: Berapa jumlah maksimum lapisan yang tersedia untuk HDI PCB Board?

Jumlah maksimum lapisan yang tersedia untuk HDI PCB Board dapat bervariasi tergantung pada produsen, tetapi biasanya berkisar dari 4 hingga 20 lapisan.

T: Berapa waktu pengiriman untuk pesanan HDI PCB Board?

Waktu pengiriman untuk pesanan HDI PCB Board dapat bervariasi tergantung pada kuantitas dan kompleksitas pesanan, serta kemampuan manufaktur pemasok.Waktu pengiriman dapat berkisar dari 2 sampai 6 minggu.
