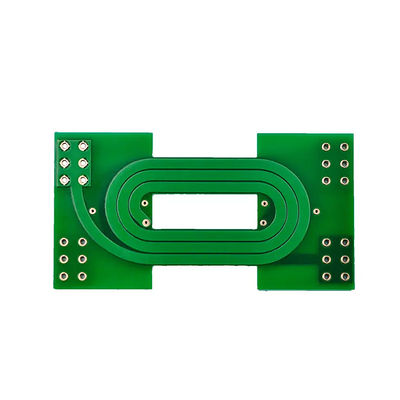

Green Solder Mask Putih Silkscreen 2 Lapisan Tembaga PCB untuk Efisiensi Daya Maksimum

Green Solder Mask Putih Silkscreen 2 Lapisan Tembaga PCB untuk Efisiensi Daya Maksimum

Informasi Rinci
Minimum Trace Spacing:
0.2mm
Solder Mask Color:
Green
Silkscreen Color:
White
Layer Count:
2
Minimum Trace Width:
0.2mm
Rohs Compliant:
Yes
Minimum Hole Size:
0.3mm
Surface Finish:
HASL
Menyoroti:

2 Lapisan PCB Tembaga

,

Green Solder Mask Tembaga PCB

,

White Silkscreen Copper PCB

Deskripsi Produk

Deskripsi produk:

PCB Tembaga Kental adalah papan dua lapisan yang terbuat dari bahan tembaga berkualitas tinggi yang dikenal karena konduktivitas dan daya tahan yang sangat baik.PCB ini dirancang untuk menangani aplikasi arus tinggi dan suhu tinggi, membuatnya ideal untuk digunakan dalam elektronik tenaga, otomotif, aerospace, dan industri lain di mana keandalan dan kinerja sangat penting.

PCB tembaga tebal dirancang untuk memberikan disipasi panas yang superior, yang penting dalam aplikasi daya tinggi.PCB ini dapat menangani beban arus tinggi dan menghilangkan panas dengan cepat dan efisien, memastikan bahwa komponen Anda tetap dingin dan bekerja secara optimal.

Ketika datang ke permukaan, PCB Tembaga Kental dilengkapi dengan HASL (Hot Air Solder Leveling), yang memberikan lapisan yang dapat diandalkan dan hemat biaya yang ideal untuk aplikasi bertenaga tinggi.HASL akhir memberikan konduktivitas termal yang sangat baik, yang penting untuk disipasi panas dan keandalan dalam aplikasi daya tinggi.

PCB Tembaga Kental juga sesuai dengan RoHS, yang berarti bebas dari zat berbahaya yang dapat membahayakan lingkungan atau menimbulkan risiko bagi kesehatan manusia.Ini membuat PCB ini pilihan yang aman dan ramah lingkungan untuk aplikasi daya tinggi.

Secara keseluruhan, PCB Tembaga Kental adalah pilihan yang sangat baik bagi siapa saja yang membutuhkan PCB berkualitas tinggi dengan lapisan kekuatan tembaga tebal.atau industri lain di mana transmisi daya tinggi dan disipasi panas sangat penting, PCB ini pasti akan memenuhi kebutuhan Anda dan melampaui harapan Anda.


Fitur:

  • Nama produk: PCB tembaga tebal
  • Perbaikan permukaan: HASL
  • Aplikasi: Elektronika Daya
  • Ketebalan Tembaga: 3 oz
  • Ketebalan: 1,6 mm
  • Warna topeng solder: Hijau

mencari PCB dengan kekuatan tembaga tebal? tidak mencari lebih dari kami PCB tembaga tebal! ini Power PCB tembaga tebal memiliki ketebalan tembaga 3oz dan ketebalan 1,6mm,membuatnya sempurna untuk aplikasi daya tinggi di Power Electronics. Penutup permukaannya adalah HASL, dan Warna Solder Masknya adalah Hijau.


Parameter teknis:

Mengikuti Rohs Ya, aku tahu.
Warna topeng solder Hijau
Ketebalan 1.6mm
Warna layar sutera Putih
Ukuran Panel Maksimal 600mm X 600mm
Lebar Risalah Minimal 0.2mm
Ketebalan Tembaga 3oz
Jumlah Layer 2
Jarak jejak minimal 0.2mm
Perbaikan permukaan HASL

Aplikasi:

Elektronika Daya

PCB Tembaga tebal umumnya digunakan dalam perangkat elektronik daya seperti catu daya, pengontrol motor, dan inverter.Perangkat ini membutuhkan kapasitas penanganan arus yang tinggi dan disipasi panas yang efisienLapisan tembaga yang lebih tebal memungkinkan konduktivitas termal yang lebih baik dan mengurangi risiko overheating atau kegagalan.

Industri Otomotif

PCB tembaga tebal juga digunakan di industri otomotif untuk berbagai aplikasi seperti unit kontrol mesin, elektronik dashboard, dan sistem pencahayaan.Aplikasi ini membutuhkan keandalan dan daya tahan yang tinggiLapisan tembaga yang lebih tebal juga memberikan ketahanan yang lebih baik terhadap getaran dan kejut, menjadikannya pilihan yang ideal untuk aplikasi otomotif.

Aerospace dan Pertahanan

PCB tembaga tebal banyak digunakan di industri aerospace dan pertahanan untuk berbagai aplikasi seperti avionika, komunikasi satelit, dan sistem radar.Aplikasi ini membutuhkan kinerja tinggi dan keandalan di lingkungan yang kerasLapisan tembaga yang lebih tebal juga memberikan konduktivitas listrik yang lebih baik dan mengurangi risiko hilangnya sinyal atau interferensi.

Otomatisasi Industri

PCB Tembaga tebal umumnya digunakan dalam peralatan otomatisasi industri seperti robot, PLC, dan pengontrol gerak.Aplikasi ini membutuhkan kapasitas penanganan arus yang tinggi dan disipasi panas yang efisienLapisan tembaga yang lebih tebal juga memberikan ketahanan yang lebih baik terhadap korosi dan oksidasi, menjadikannya pilihan yang ideal untuk aplikasi industri.

Peralatan Medis

PCB tembaga tebal juga digunakan dalam peralatan medis seperti mesin MRI, scanner CT, dan sistem USG.yang dapat dicapai dengan menggunakan PCB Tembaga KentalLapisan tembaga yang lebih tebal juga memberikan konduktivitas termal yang lebih baik dan mengurangi risiko overheating atau kegagalan.

Kesimpulannya, PCB tembaga tebal adalah jenis papan sirkuit cetak serbaguna yang dapat digunakan dalam berbagai aplikasi di mana kapasitas penanganan arus tinggi, disipasi panas yang efisien,dan keandalan diperlukanAtributnya seperti Minimum Trace Spacing: 0.2mm, Maximum Panel Size: 600mm X 600mm, Surface Finish: HASL, Layer Count: 2, dan Minimum Hole Size: 0.3mm menjadikannya pilihan yang ideal untuk berbagai industri dan aplikasi.


Pengaturan:

- Kontrol impedansi: Ya

- Jumlah lapisan: 2

- Lebar jejak minimal: 0,2 mm

- Warna Topeng Solder: Hijau

- Ukuran Lubang Minimal: 0.3mm

Dapatkan Power PCB dengan tembaga tebal yang disesuaikan dengan kebutuhan spesifik Anda.


Dukungan dan Layanan:

Produk PCB Tembaga Kental kami dirancang untuk memenuhi permintaan aplikasi arus tinggi dan daya tinggi.termasuk:

  • Panduan desain untuk PCB tembaga tebal
  • Bantuan dengan pemilihan bahan untuk aplikasi daya tinggi
  • Layanan pengujian dan validasi untuk memastikan kinerja produk
  • Pilihan penyesuaian untuk memenuhi persyaratan khusus
  • Waktu penyelesaian yang cepat untuk pembuatan prototipe dan produksi

Tim ahli kami berdedikasi untuk memberikan dukungan dan layanan berkualitas tinggi kepada pelanggan kami. Hubungi kami untuk bantuan teknis atau informasi lebih lanjut.


Kemasan dan Pengiriman:

Kemasan produk:

Produk PCB Tembaga Kental akan dikemas dengan aman dalam kantong anti-statis dan kemudian ditempatkan dalam kotak karton yang kokoh dengan bantalan yang cukup untuk mencegah kerusakan selama transportasi.Kotak akan diberi label dengan nama produk, jumlah, dan setiap instruksi penanganan khusus jika diperlukan.

Pengiriman:

Setelah pesanan untuk produk PCB Tembaga Kental telah diproses, itu akan dikirim melalui layanan kurir yang dapat diandalkan.Waktu dan biaya pengiriman akan tergantung pada tujuan dan metode pengiriman yang dipilihPelanggan akan diberikan nomor pelacakan sehingga mereka dapat memantau kemajuan pengiriman mereka.


FAQ:

P:Apa kisaran ketebalan untuk produk PCB Tembaga tebal?
A:Ketebalan kisaran adalah dari 2oz sampai 10oz.

P:Apa rentang berat tembaga untuk produk PCB Tembaga Kental?
A:Rentang berat tembaga adalah dari 70um sampai 400um.

P:Berapa banyak lapisan yang bisa dimiliki produk PCB Tembaga Kental?
A:Produk ini mendukung 1 sampai 6 lapisan.

P:Apa ukuran lubang minimum yang dapat dicapai dengan produk PCB Tembaga Kental?
A:Ukuran lubang minimum yang dapat dicapai adalah 0,2 mm.

P:Berapa ukuran papan maksimum untuk produk PCB Tembaga Kental?
A:Ukuran papan maksimum adalah 600mm x 1200mm.
