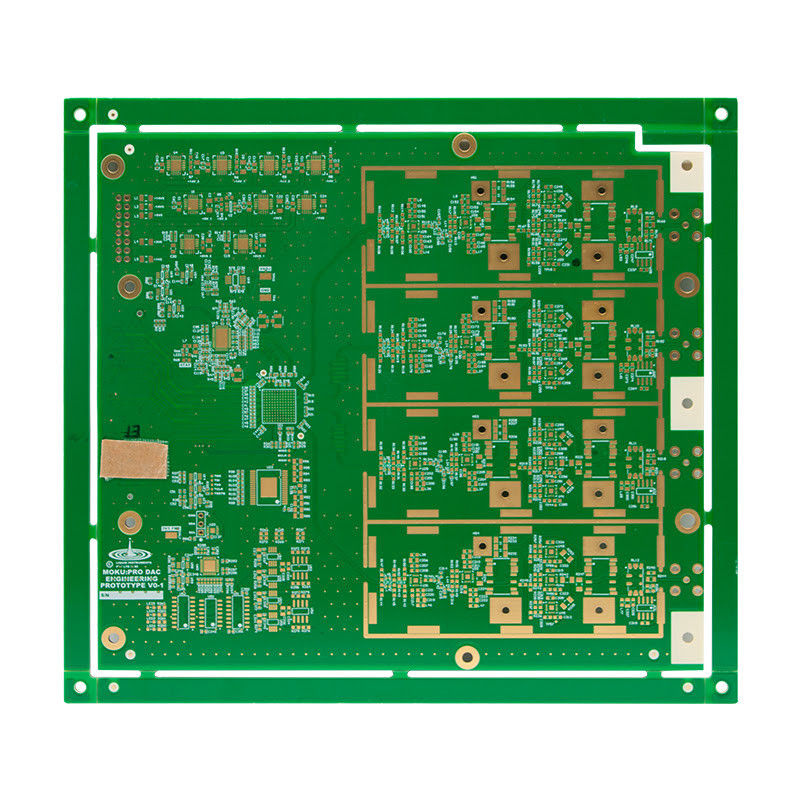

ENIG Permukaan Akhir Elektronik Konsumen PCB Putih Hitam Kuning Silkscreen

Deskripsi produk:

PCB Elektronik Konsumen adalah komponen penting dalam produksi perangkat elektronik modern.Ini adalah jenis papan sirkuit cetak (PCB) yang dirancang khusus untuk digunakan dalam elektronik konsumen seperti smartphone, laptop, tablet, dan perangkat teknologi lainnya.

PCB elektronik konsumen hadir dalam berbagai lapisan, termasuk opsi tunggal, ganda, dan multi-lapisan.Pilihan lapisan tergantung pada kompleksitas desain sirkuit dan persyaratan khusus perangkat elektronik.

Jembatan topeng solder minimum dari PCB Consumer Electronics adalah 0,08 mm. Ini mengacu pada jarak minimum antara topeng solder dan jejak tembaga di papan.Hal ini memastikan isolasi yang tepat dan mencegah sirkuit pendek.

Ketebalan PCB Elektronik Konsumen berkisar dari 0,2 mm hingga 6,0 mm. Pilihan ketebalan tergantung pada ukuran dan berat perangkat elektronik,serta kompleksitas desain sirkuit.

PCB Consumer Electronics memiliki clearance silkscreen minimum 0,15 mm. Ini mengacu pada jarak minimum antara silkscreen dan jejak tembaga di papan.Silkscreen digunakan untuk melabel dan mengidentifikasi komponen yang berbeda pada papan, sehingga lebih mudah untuk perakitan dan pemecahan masalah.

PCB Elektronik Konsumen datang dengan pilihan ketebalan tembaga mulai dari 1oz sampai 6oz.Ketebalan lapisan tembaga mempengaruhi kapasitas arus papan dan kinerja keseluruhan perangkat elektronik.

PCB Elektronik Konsumen adalah pilihan berkualitas tinggi dan dapat diandalkan untuk produsen perangkat elektronik yang mencari papan sirkuit yang tahan lama dan efisien.jembatan topeng solder yang tepat, ketebalan optimal dan pelindung layar sutra, dan ketebalan tembaga yang dapat disesuaikan, adalah pilihan yang sempurna untuk setiap perangkat teknologi papan cetak.

Fitur:

• Nama Produk: PCB Elektronik Konsumen
• Jenis: Papan sirkuit cetak
• Lebar jejak minimal: 0,1 mm
• Min. Jarak: 0,1mm
• Ukuran Lubang: 0,2 mm
• Bahan: Serat kaca, Tembaga
• Min. Solder Mask Clearance: 0,1mm

Parameter teknis:

Aplikasi:

Consumer Electronics PCB (Printed Circuit Board) adalah komponen penting dalam produksi perangkat elektronik. Teknologi canggih ini telah merevolusi cara pembuatan perangkat elektronik,membuat mereka lebih efisienDengan kualitas dan presisi yang tinggi, PCB Elektronik Konsumen telah menjadi bagian penting dari industri elektronik.

Consumer Electronics PCB adalah jenis papan sirkuit yang berfungsi sebagai dasar untuk merakit perangkat elektronik seperti smartphone, laptop, televisi, dan elektronik konsumen lainnya.Ini adalah papan tipis yang terbuat dari bahan tidak konduktif, biasanya serat kaca, dengan jalur rumit terukir di atasnya untuk menghubungkan komponen elektronik yang berbeda.menyediakan ruang yang cukup untuk berbagai komponen dan memastikan proses perakitan yang lancar dan efisien.

Jenis PCB elektronik konsumen yang paling umum digunakan adalah papan sirkuit cetak, yang dikenal karena daya tahan dan efisiensi.Hal ini dibuat dengan mencetak lapisan tinta konduktif di permukaan papan, yang kemudian dilapisi dengan lapisan bahan tidak konduktif untuk melindungi sirkuit dari kerusakan.yang membuatnya cocok untuk digunakan dalam berbagai perangkat elektronik konsumen.

Salah satu fitur utama dari PCB Elektronik Konsumen adalah topeng soldernya, yang hadir dalam berbagai warna seperti Hijau, Merah, Biru, Hitam, dan Putih.Topeng solder adalah lapisan polimer yang diterapkan pada papan untuk mencegah solder dari jembatan antara jalur konduktif, memastikan akurasi dan fungsionalitas sirkuit. berbagai warna yang tersedia memungkinkan kustomisasi dan personalisasi PCB,membuatnya menarik secara visual dan mudah dikenali.

PCB elektronik konsumen juga memiliki berbagai pilihan ketebalan, dari 0,2 mm hingga 6,0 mm, tergantung pada kebutuhan khusus perangkat elektronik.Ini memastikan bahwa PCB cocok untuk berbagai aplikasi dan dapat mendukung berbagai jenis komponen elektronik. Min. Silkscreen Clearance 0,15 mm menyediakan ruang yang cukup untuk label, simbol, dan tanda lainnya yang akan dicetak pada PCB,membuat lebih mudah bagi teknisi untuk mengidentifikasi dan memecahkan masalah.

PCB elektronik konsumen dirancang dengan teknologi terbaru untuk memenuhi permintaan industri elektronik yang terus berkembang.Hal ini diproduksi dengan menggunakan teknik canggih dan menjalani pengujian yang ketat untuk memastikan kualitas dan keandalanHal ini membuatnya menjadi pilihan yang disukai oleh produsen elektronik, karena mengurangi risiko kegagalan dan meningkatkan efisiensi keseluruhan proses produksi.

Kesimpulannya, PCB Elektronik Konsumen adalah komponen penting dalam produksi perangkat elektronik.keandalanDengan teknologi canggih dan fitur yang dapat disesuaikan,ini adalah solusi yang sempurna untuk meningkatkan dan meningkatkan perangkat elektronik, membuat mereka lebih tahan lama dan efisien.

Pengaturan:

Di Tech Devices Printed Board, kami menawarkan layanan khusus berkualitas tinggi untuk produk PCB Elektronik Konsumen kami untuk memenuhi beragam kebutuhan pelanggan kami.Teknologi canggih dan tim berpengalaman kami memastikan tingkat tertinggi presisi, keandalan, dan efisiensi dalam setiap produk yang kami sediakan.

• Ketebalan: 0,2 mm-6,0 mm
• Min. Jembatan topeng solder: 0,08mm
• Lapisan: Single, Double, Multi-layer
• Ukuran panel: 600mm x 1200mm
• Min. lebar jejak / jarak: 0,1mm/0,1mm

Kami memahami bahwa kebutuhan setiap pelanggan adalah unik, dan oleh karena itu, kami menawarkan berbagai pilihan kustomisasi untuk produk PCB Elektronik Konsumen kami.Tim kami bekerja sama dengan pelanggan kami untuk memahami kebutuhan mereka dan memberikan solusi yang disesuaikan untuk memenuhi kebutuhan spesifik mereka.

• Ketebalan: Kami menawarkan berbagai pilihan ketebalan dari 0,2 mm hingga 6,0 mm sesuai dengan aplikasi dan persyaratan yang berbeda.
• Solder Mask Bridge: Teknologi canggih kami memungkinkan kami mencapai jembatan solder mask minimum 0,08 mm, memastikan PCB yang tepat dan akurat.
• Lapisan: Kami menawarkan pilihan tunggal, ganda, dan multi-lapisan untuk memenuhi kebutuhan kompleksitas dan fungsionalitas produk yang berbeda.
• Ukuran Panel: Ukuran panel maksimum kami 600mm X 1200mm memungkinkan untuk produksi PCB yang lebih besar, memberikan lebih banyak fleksibilitas desain bagi pelanggan kami.
• Lebar jejak / Jarak: Dengan lebar jejak minimal dan jarak 0,1 mm / 0,1 mm, kami dapat menghasilkan desain PCB yang rumit dan rinci untuk aplikasi berkinerja tinggi.

Di Tech Devices Printed Board, kami berkomitmen untuk menyediakan layanan kustomisasi terbaik untuk produk PCB Consumer Electronics kami.Hubungi kami hari ini untuk mendiskusikan kebutuhan spesifik Anda dan biarkan kami membantu Anda mewujudkan ide Anda.

Kemasan dan Pengiriman:

PCB elektronik konsumen dikemas dengan hati-hati untuk memastikan pengiriman yang aman kepada pelanggan kami.PCB yang dibungkus kemudian ditempatkan dalam kotak karton yang kokoh dengan bantalan busa untuk mencegah pergerakan atau benturan selama transportasi.

Kami menawarkan pengiriman di seluruh dunia untuk PCB Elektronik Konsumen kami. Metode pengiriman yang kami sukai adalah melalui layanan kurir yang tepercaya dan dapat diandalkan seperti DHL, FedEx, dan UPS.Pelanggan juga dapat meminta metode pengiriman alternatif, tetapi biaya tambahan mungkin berlaku.

Untuk pesanan domestik, waktu pengiriman diperkirakan 3-5 hari kerja. Pemesanan internasional dapat memakan waktu lebih lama tergantung pada bea cukai dan peraturan negara tujuan.Pelanggan akan menerima nomor pelacakan setelah pesanan telah dikirim, memungkinkan mereka untuk melacak status pengiriman paket mereka.

Kami sangat berhati-hati dalam memastikan bahwa produk kami dikemas dan dikirim dengan cara yang tepat waktu dan aman.kami menawarkan penggantian atau pengembalian uang untuk barang yang rusak.

Untuk pertanyaan atau kekhawatiran mengenai kemasan dan pengiriman, silakan hubungi tim layanan pelanggan kami. Kami berkomitmen untuk memberikan layanan dan dukungan terbaik kepada pelanggan kami yang dihargai.
