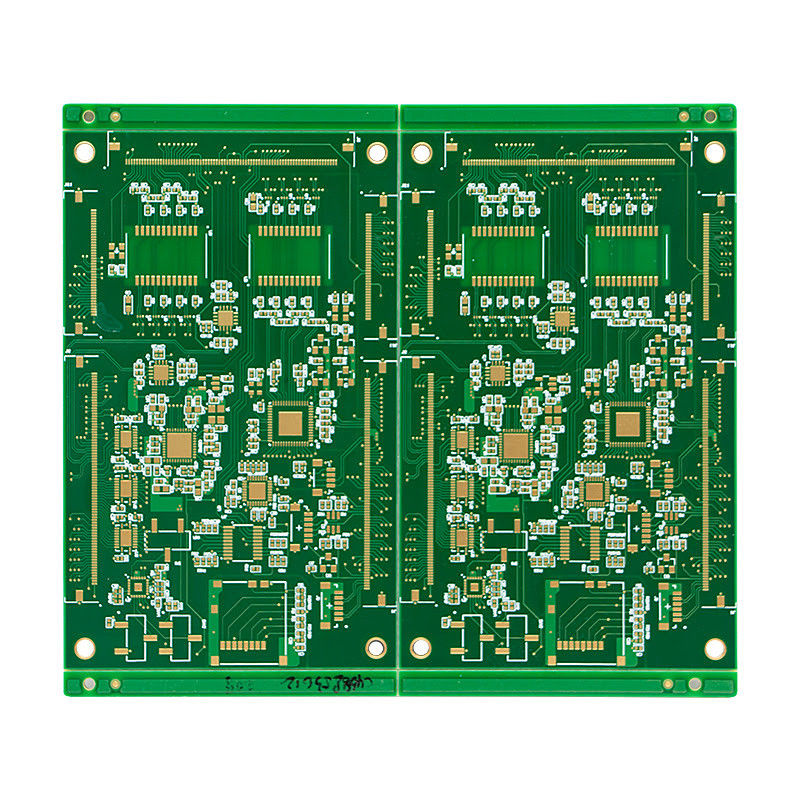

Satelit Komunikasi Pcb Hf Rogers PTFE Rout And Score Outline

Papan Thk 1.0MM PCB Frekuensi Tinggi dengan Min Via dari 0.2mm Mechanical Drill

Deskripsi produk:

PCB frekuensi tinggi adalah jenis papan sirkuit cetak yang dirancang khusus untuk aplikasi frekuensi tinggi, seperti komunikasi 5G, sinyal digital kecepatan tinggi, dan sinyal RF frekuensi tinggi.Hal ini juga dikenal sebagai PCB Frekuensi Tinggi Microwave, PCB Stripline Frekuensi Tinggi, atau PCB RF Frekuensi Tinggi.

PCB Frekuensi Tinggi adalah PCB berkualitas tinggi,papan sirkuit cetak berkinerja tinggi yang menggunakan bahan frekuensi tinggi dan teknik manufaktur canggih untuk memberikan integritas sinyal dan konduktivitas termal yang sangat baikIni cocok untuk digunakan dalam berbagai aplikasi frekuensi tinggi, termasuk komunikasi 5G, komunikasi satelit, sistem radar, dan banyak lagi.

• Min Via:PCB Frekuensi Tinggi menggunakan bor laser 0,1 mm dan bor mekanis 0,2 mm untuk melalui lubang, memastikan pengeboran yang tepat dan akurat untuk kinerja sinyal yang optimal.
• Ketebalan papan:PCB Frekuensi Tinggi memiliki ketebalan papan dari 0,2 mm hingga 6,35 mm, memberikan fleksibilitas untuk persyaratan desain yang berbeda.
• Ukuran Lubang Minimal:Ukuran lubang minimum untuk PCB Frekuensi Tinggi adalah 0,2 mm, yang memungkinkan jejak yang lebih halus dan kinerja sinyal yang lebih baik.
• Suhu operasi:PCB Frekuensi Tinggi dirancang untuk beroperasi pada suhu ekstrim mulai dari -55 °C hingga 125 °C, membuatnya cocok untuk digunakan di lingkungan yang keras.
• Ketebalan Tembaga:PCB frekuensi tinggi menggunakan ketebalan tembaga 1 oz, memberikan konduktivitas termal yang sangat baik dan memastikan disipasi panas yang efisien.

PCB Frekuensi Tinggi menggunakan bahan frekuensi tinggi khusus yang memiliki kehilangan dielektrik rendah, memastikan kehilangan sinyal minimal dan integritas sinyal yang tinggi.Bahan-bahan ini juga memiliki konduktivitas termal yang tinggi, memungkinkan disipasi panas yang efisien, dan dirancang untuk menahan sinyal frekuensi tinggi tanpa distorsi atau degradasi.

PCB Frekuensi Tinggi banyak digunakan dalam aplikasi frekuensi tinggi, termasuk:

• Komunikasi 5G
• Komunikasi satelit
• Sistem Radar
• Sinyal Digital Berkecepatan Tinggi
• Sistem Komunikasi RF

PCB frekuensi tinggi adalah papan sirkuit cetak berkinerja tinggi dan berkualitas tinggi yang dirancang untuk aplikasi frekuensi tinggi.Penggunaan bahan frekuensi tinggi khusus dan teknik manufaktur canggih memastikan integritas sinyal yang sangat baik, konduktivitas termal, dan keandalan, menjadikannya pilihan yang ideal untuk berbagai aplikasi frekuensi tinggi.

Fitur:

• Nama produk: PCB frekuensi tinggi
• Penggunaan: Elektronik OEM
• Nilai impedansi: ± 10%
• Ketebalan Tembaga: 1 oz
• Min Via: 0.1mm Laser Bor, 0.2mm Mekanik Bor
• Ketebalan papan: 0,2 mm-6,35 mm
• PCB Microwave Frekuensi Tinggi
• PCB Stripline Frekuensi Tinggi
• PCB berkecepatan tinggi

Parameter teknis:

Aplikasi:

PCB Frekuensi Tinggi adalah produk mutakhir yang banyak digunakan di bidang elektronik OEM.Hal ini dirancang untuk memenuhi permintaan yang meningkat untuk transmisi sinyal berkecepatan tinggi di berbagai perangkat elektronikDengan teknologi canggih dan kualitas yang unggul, produk ini telah menjadi game-changer di industri elektronik.

PCB frekuensi tinggi terutama digunakan dalam aplikasi frekuensi tinggi di mana transmisi sinyal yang cepat dan andal sangat penting.sistem kedirgantaraan dan pertahanan, peralatan medis, dan peralatan elektronik lainnya yang membutuhkan pemrosesan sinyal berkecepatan tinggi.

Bayangkan sebuah dunia di mana semua perangkat elektronik Anda dapat memproses data dengan kecepatan kilat.PCB ini memungkinkan transfer data berkecepatan tinggi, memungkinkan komunikasi yang mulus antara individu dan organisasi. Dalam sistem aerospace dan pertahanan, ia memastikan bahwa informasi penting ditransmisikan dengan akurat dan cepat,yang penting untuk keamanan nasionalDalam perangkat medis, ia memastikan bahwa data diukur dan ditransmisikan dengan akurat, memungkinkan diagnosis dan pengobatan yang akurat.

PCB Frekuensi Tinggi memiliki beberapa atribut kunci yang membuatnya menonjol di pasar.

• Papan sirkuit cetak frekuensi tinggi:Produk ini dirancang khusus untuk beroperasi pada frekuensi tinggi, membuatnya sempurna untuk transmisi sinyal kecepatan tinggi.
• PCB Frekuensi Radio Tinggi:PCB Frekuensi Tinggi juga dikenal sebagai PCB Frekuensi Radio Frekuensi Tinggi, menyoroti kemampuannya untuk mentransmisikan sinyal radio frekuensi tinggi dengan gangguan minimal.
• Transmisi sinyal kecepatan tinggi:Dengan teknologi canggih dan desain yang tepat, produk ini memastikan transmisi sinyal berkecepatan tinggi, menjadikannya ideal untuk aplikasi yang membutuhkan pemrosesan data yang cepat.
• Foil akhir: 1 oz:PCB Frekuensi Tinggi memiliki foil akhir 1 oz, yang memastikan konduktivitas tinggi dan resistensi rendah, memungkinkan transmisi sinyal yang efisien.
• Ketebalan Tembaga: 1 oz:Ketebalan tembaga dari PCB ini adalah 1 oz, yang memberikan konduktivitas termal yang sangat baik dan membantu menghilangkan panas secara efisien.
• Permukaan Selesai:Permukaan PCB Frekuensi Tinggi dilengkapi dengan emas perendaman, yang memberikan permukaan yang rata dan halus untuk transmisi sinyal yang lebih baik dan mencegah korosi.
• Min Via: 0.1mm Laser Bor, 0.2mm Mekanik Bor:Ukuran minimum untuk PCB ini adalah 0,1 mm untuk pengeboran laser dan 0,2 mm untuk pengeboran mekanik, yang memastikan pengeboran yang tepat dan akurat untuk transmisi sinyal yang lebih baik.

PCB Frekuensi Tinggi tidak diragukan lagi memiliki dampak yang signifikan dalam industri elektronik,merevolusi transmisi sinyal berkecepatan tinggi dan membuka jalan bagi perangkat elektronik yang lebih canggih dan efisienDengan kinerja yang luar biasa dan kualitas yang unggul, telah menjadi pilihan untuk aplikasi frekuensi tinggi, menjadikannya komponen penting di dunia elektronik OEM.

Pengaturan:

PCB Frekuensi Tinggi, juga dikenal sebagai High-Frequency Printed Wiring Board atau High-Frequency Printed Circuit Board, adalah jenis PCB khusus yang dirancang untuk aplikasi kecepatan tinggi dan frekuensi tinggi.Untuk memenuhi kebutuhan khusus pelanggan kami di industri komunikasi dan otomotif, kami menawarkan layanan khusus yang komprehensif untuk PCB Frekuensi Tinggi.

PCB Frekuensi Tinggi kami dirancang untuk unggul dalam transmisi sinyal frekuensi tinggi dan memberikan kinerja dan keandalan yang unggul.Kami memahami pentingnya aplikasi ini dan memastikan bahwa PCB kami memenuhi standar kualitas dan presisi tertinggi.

Dengan layanan khusus kami, Anda dapat menyesuaikan atribut berikut PCB Frekuensi Tinggi Anda:

• Aplikasi:PCB Frekuensi Tinggi kami cocok untuk aplikasi komunikasi dan otomotif, memberikan kinerja kecepatan tinggi dan frekuensi tinggi.
• Perbaikan permukaan:Kami menawarkan ENIG (Electroless Nickel Immersion Gold) sebagai finishing permukaan standar untuk PCB Frekuensi Tinggi kami, memastikan konduktivitas dan soldering yang sangat baik.
• Permukaan selesai:PCB Frekuensi Tinggi kami diakhiri dengan Emas Immersi, memberikan permukaan yang rata, halus, dan seragam untuk transmisi sinyal yang optimal.
• Nilai impedansi:Kami dapat menyesuaikan nilai impedansi PCB Frekuensi Tinggi Anda untuk berada dalam ± 10%, memastikan transmisi sinyal yang akurat dan meminimalkan kehilangan sinyal.
• Foil akhir:PCB frekuensi tinggi kami datang dengan foil akhir 1 oz, memberikan konduktivitas listrik dan termal yang sangat baik untuk aplikasi frekuensi tinggi.

Di [Nama Perusahaan], kami memiliki tim insinyur dan teknisi berpengalaman yang akan bekerja sama dengan Anda untuk memahami persyaratan spesifik Anda dan memberikan solusi yang disesuaikan.Dengan peralatan canggih dan proses manufaktur canggih kami, kami dapat memberikan PCB Frekuensi Tinggi berkualitas tinggi yang memenuhi spesifikasi yang tepat.

Hubungi kami hari ini untuk mempelajari lebih lanjut tentang layanan PCB Frekuensi Tinggi yang disesuaikan dan bagaimana kami dapat memenuhi kebutuhan unik Anda. Percayalah kepada kami untuk menjadi mitra andal Anda untuk semua kebutuhan PCB Frekuensi Tinggi Anda.

Kemasan dan Pengiriman:

Di PCB Frekuensi Tinggi, kami memahami pentingnya melindungi produk kami selama pengiriman dan memastikan mereka sampai dengan aman kepada pelanggan kami.Itulah sebabnya kami telah mengembangkan proses kemasan dan pengiriman yang komprehensif untuk memastikan pengiriman PCB Frekuensi Tinggi berkualitas tinggi..

PCB Frekuensi Tinggi kami dikemas dengan hati-hati menggunakan bahan dan teknik standar industri untuk melindunginya dari potensi kerusakan selama pengiriman.Setiap PCB dibungkus secara individual dengan bahan anti-statis untuk mencegah setiap pelepasan elektrostatik yang dapat merusak komponen sensitifPCB yang dibungkus kemudian dimasukkan ke dalam kotak kardus yang kokoh dengan bantalan yang cukup untuk mencegah pergerakan selama transportasi.

Kami menawarkan berbagai pilihan pengiriman untuk memenuhi kebutuhan khusus pelanggan kami. Metode pengiriman standar kami adalah melalui operator yang tepercaya dan dapat diandalkan seperti FedEx, UPS, dan DHL.Kami juga menawarkan pengiriman cepat untuk pesanan mendesak.

Semua pengiriman dilacak dan diasuransikan, memberikan ketenangan pikiran kepada pelanggan kami.Tim kami dengan hati-hati memantau setiap pengiriman untuk memastikan pengiriman tepat waktu dan mengatasi masalah yang mungkin timbul selama transit.

Selain itu, kami menawarkan pengiriman internasional untuk pelanggan di luar negara asal kami. Harap dicatat bahwa pengiriman internasional mungkin dikenakan bea cukai dan bea cukai,yang akan menjadi tanggung jawab pelanggan.

Untuk memesan PCB Frekuensi Tinggi, silakan kunjungi situs web kami dan pilih spesifikasi yang diinginkan untuk proyek Anda.Tim kami kemudian akan memberikan penawaran dan perkiraan waktu pengiriman berdasarkan detail pesanan Anda.

Setelah pesanan dikonfirmasi, kami akan memulai proses pengemasan dan pengiriman untuk memastikan PCB Frekuensi Tinggi Anda tiba dalam kondisi sempurna dan tepat waktu.

Terima kasih telah memilih PCB Frekuensi Tinggi untuk kebutuhan PCB berkualitas tinggi Anda. Kami berkomitmen untuk menyediakan produk dan layanan terbaik kepada pelanggan kami.

FAQ:

• Integritas sinyal yang ditingkatkan: PCB Frekuensi Tinggi dapat meminimalkan hilangnya sinyal dan mempertahankan integritas sinyal pada frekuensi tinggi, menghasilkan kinerja keseluruhan yang lebih baik.
• Pengurangan gangguan elektromagnetik (EMI): PCB Frekuensi Tinggi memiliki kemampuan pelindung EMI yang lebih baik, yang membantu mengurangi gangguan dan meningkatkan kualitas sinyal.
• Ukuran kompak: PCB Frekuensi Tinggi dapat dirancang dengan komponen yang lebih kecil dan jejak yang lebih ketat, membuatnya lebih kompak dan cocok untuk perangkat elektronik miniatur.
• Keandalan tinggi: PCB Frekuensi Tinggi diproduksi dengan menggunakan bahan dan teknik canggih, sehingga lebih dapat diandalkan dan tahan lama.
• Biaya efektif: Meskipun desain dan manufakturnya maju, PCB Frekuensi Tinggi hemat biaya dan dapat diproduksi dalam jumlah besar.

• Lebar dan jarak jejak: Untuk meminimalkan hilangnya sinyal dan ketidakcocokan impedansi, lebar dan jarak jejak harus dirancang dengan hati-hati.
• Layer stackup: PCB frekuensi tinggi sering dirancang dengan beberapa lapisan untuk meningkatkan kinerja, sehingga layer stackup harus dioptimalkan untuk integritas sinyal.
• Lapangan tanah: Lapangan tanah yang padat sangat penting bagi PCB Frekuensi Tinggi untuk memberikan grounding yang tepat dan mengurangi EMI.
• Penempatan komponen: Komponen harus ditempatkan dengan cara yang meminimalkan jalur sinyal dan mengurangi panjang jejak frekuensi tinggi.

• Desain dan tata letak: Desain PCB dibuat menggunakan perangkat lunak khusus, dengan mempertimbangkan persyaratan frekuensi tinggi.
• Pemilihan bahan: Bahan yang tepat dipilih berdasarkan persyaratan desain dan kinerja.
• Etching: Lapisan tembaga diukir untuk menciptakan pola jejak dan koneksi yang diinginkan.
• Pengeboran: Lubang dibor untuk pemasangan komponen dan vias.
• Pelapisan: Lubang dan jejak dilapisi tembaga untuk menciptakan permukaan konduktif.
• Topeng solder dan silkscreen: Topeng solder diterapkan untuk melindungi jejak tembaga dan silkscreen ditambahkan untuk tujuan pelabelan.
• Pengujian: PCB jadi diuji untuk fungsionalitas dan kinerja.
