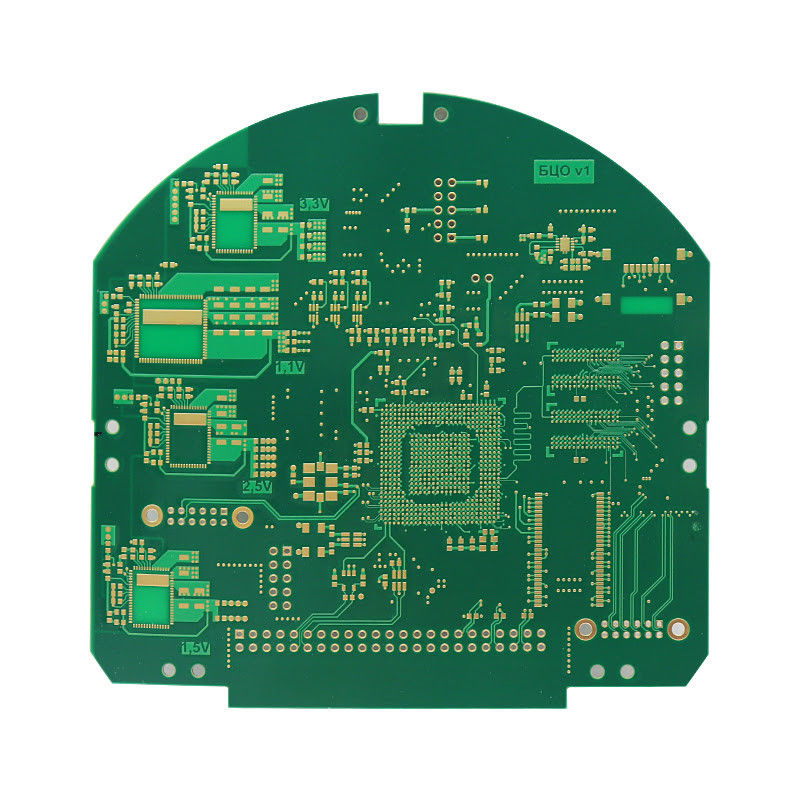

6+N+6 HDI Printed Circuit Boards 280um Ketebalan tembaga luar

Informasi Rinci

Tempat asal:

Shenzhen, Cina

Sertifikasi:

ISO/TS16949/RoHS/TS16949

Aplikasi:

Kontrol Industri

CIRI:

6 laser, 6 laminasi, 6+N+6

Bahan:

IT968TC+Shengyi S1000-2M

Lapisan:

14L

Ketebalan:

1,6±0,1mm

Diameter lubang minimumv:

Lubang laser: 0,15mm, Lubang mekanik 0,20mm.8:1

Lebar/spasi minimum:

75/75um

Permukaan akhir:

Emas perendaman: 0.05um

Model Dalaman:

C42802DC14A0

Kemasan rincian:

Pengemasan vakum bola udara

Menyediakan kemampuan:

200,000 meter persegi/tahun

Menyoroti:

Deskripsi Produk

HDI dengan 6+N+6

Proyek	Kemampuan proses PCB
Jumlah lapisan	1-40 Lapisan
Min lebar garis luar/ruang	3/3mil
Ketebalan tembaga luar	280um ((8OZ)
Ketebalan tembaga bagian dalam	210um ((6OZ)
Toleransi ketebalan PCB	ketebalan papan≤1,0mm; ±0,1mm+,/-0,05mm di bawah 4 lapisan ketebalan papan >1,0 mm; ±10%
PTH Minimal	Lubang mekanik 4mil, laser 3mil
Bahan	FR-4, Tg tinggi, bebas halogen, PTFE, Rogers, Polyimide
HDI	Tingkat 2-7
Proses Khusus	Diliburkan vias buta, slot buta, kombinasi kaku-flex,tekanan campuran, pengeboran kembali, ketahanan terkubur,kapasitas terkubur, langkah penggilingan, impedansi multi kombinasi;
